Rozdzielnice wtórnego rozdziału energii stanowią kluczowy element infrastruktury elektroenergetycznej, odpowiadając za bezpieczne i efektywne rozprowadzanie energii elektrycznej w sieciach SN. W ofercie firmy Ormazabal są nowoczesne rozwiązania przeznaczone zarówno dla operatorów systemów dystrybucyjnych, jak i odbiorców przemysłowych czy infrastruktury miejskiej. Rozdzielnice tego typu wykorzystywane są przede wszystkim w tzw. wtórnym rozdziale energii, czyli na etapie dystrybucji energii od stacji transformatorowych do odbiorców końcowych. Ich zadaniem jest nie tylko rozdział energii, ale także ochrona sieci przed skutkami zwarć, przeciążeń czy innych zakłóceń.

Rozwiązania oferowane przez Ormazabal charakteryzują się kompaktową konstrukcją oraz wysokim poziomem bezpieczeństwa eksploatacji. Istotną cechą jest zastosowanie izolacji gazowej lub powietrznej, co pozwala na dostosowanie urządzeń do różnych warunków środowiskowych – zarówno w instalacjach wewnętrznych, jak i zewnętrznych. W zależności od potrzeb, rozdzielnice mogą być wyposażone w nowoczesne systemy zabezpieczeń, automatykę oraz układy zdalnego sterowania i monitoringu.

Dużą rolę odgrywa także modułowa budowa rozdzielnic, umożliwiająca elastyczne konfigurowanie układów w zależności od wymagań sieci. Dzięki temu możliwe jest łatwe rozbudowywanie instalacji lub jej modernizacja bez konieczności wymiany całego systemu.

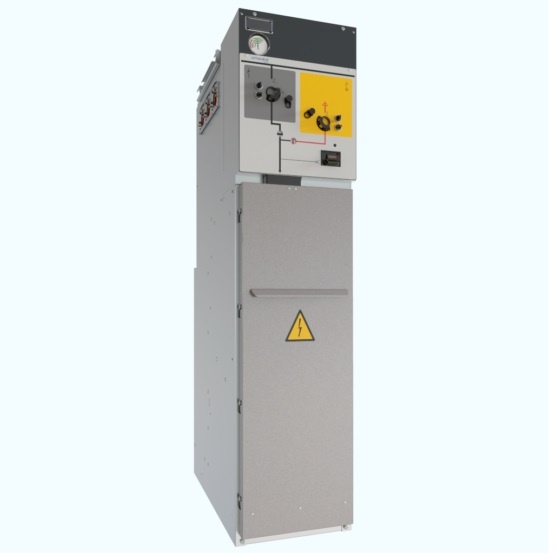

Rozdzielnice CGM.zero24 – gazowe, bez fluorowanych gazów cieplarnianych

To nowoczesne rozwiązanie przeznaczone do wtórnego rozdziału energii elektrycznej w sieciach SN do 24 kV. Jest to kompaktowa, w pełni izolowana rozdzielnica gazowa (GIS), która wyróżnia się brakiem gazu SF6, co czyni ją przyjazną dla środowiska i zgodną z aktualnymi trendami w energetyce. Rozdzielnica przystosowana jest do zdalnego sterowania i nadzoru, dla wtórnego rozdziału energii. Na szczególną uwagę zasługuje ulepszona, oparta na wieloletnim doświadczeniu technologia wydmuchu łuku elektrycznego – jako czynnik izolujący i umożliwiający odcinanie producent zastosował naturalny gaz przemysłowy.

Parametry techniczne:

• napięcie znamionowe: do 24 kV
• prąd znamionowy: do 630 A
• zdolność zwarciowa: do 20 kA
• ciśnienie napełnienia: poniżej 1,5 bara.

Zastosowanie: do stacji transformatorowych, sieci miejskich i przemysłowych, infrastruktury energetycznej wymagającej wysokiej niezawodności i ekologicznych rozwiązań.

Modułowe i kompaktowe rozdzielnice z pełną izolacją gazową, do 24 kV – ga/gae630

Dane techniczne:

• napięcie znamionowe: do 24 kV
• prąd znamionowy: do 630 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: 20 kA (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) 20 kA 1 s.

Normy i certyfikaty: IEC, GB.

Modułowe i kompaktowe rozdzielnice z pełną izolacją gazową, do 24 kV/27 kV – cgmcosmos

Dane techniczne:

• napięcie znamionowe: do 24 kV (IEC) / 27 kV (IEEE)
• prąd znamionowy: do 630 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: do 25 kA (1-3 s).
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) do 25 kA 1 s.

Dostępne w wykonaniu do montażu zewnętrznego oraz w wykonaniu HCR – o podwyższonej odporności na korozję.

Normy i certyfikaty: IEC, IEEE, HN.

Modułowe rozdzielnice z pełną izolacją gazową, do 36 kV/38 kV – cgm.800

Dane techniczne:

• napięcie znamionowe: do 36 kV (IEC) / 38 kV (IEEE)
• prąd znamionowy: do 800 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: do 25 kA (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) do 25 kA 1 s.

Dostępne w wykonaniu do montażu zewnętrznego oraz w wykonaniu HCR o podwyższonej odporności na korozję.

Normy i certyfikaty: IEC, IEEE, ENA.

Modułowe i kompaktowe rozdzielnice z pełną izolacją gazową, do 40,5 kV – cgm.3

Dane techniczne:

• napięcie znamionowe: do 38 kV (IEEE) / 40,5 kV (IEC)
• prąd znamionowy: do 630 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: do 25 kA (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) do 25 kA 1 s

Dostępne w wykonaniu do montażu zewnętrznego oraz w wykonaniu HCR o podwyższonej odporności na korozję.

Normy i certyfikaty: IEC, IEEE, ENA, GB.
