Rozdzielnice pierwotnego rozdziału energii Ormazabal to modułowe, wnętrzowe urządzenia średniego napięcia w pełnej izolacji gazowej. Oferują wysokie bezpieczeństwo (ekranowane, metalowe obudowy) i trwałość, zapewniając niezawodną dystrybucję energii w sieciach pierwotnych. Charakteryzują się kompaktowością i bezobsługowością.

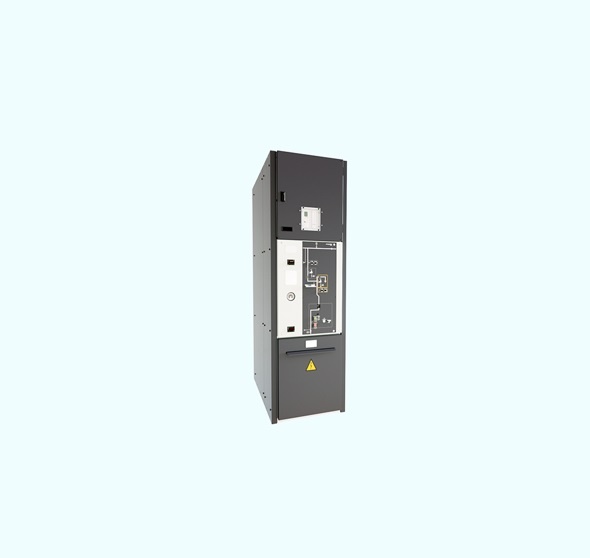

Rozdzielnice wnętrzowe typu SPB.ZERO 24 – gazowe, bez fluorowanych gazów cieplarnianych

Jednym z najnowszych osiągnięć Ormazabal jest innowacyjna rozdzielnica wnętrzowa rozdziału pierwotnego typu SPB.ZERO 24. Rozdzielnica ta została zaprojektowana z myślą o eliminacji gazu SF6. Zastosowanie naturalnego powietrza jako medium izolacyjnego eliminuje ryzyko związane z toksycznością i wpływem na środowisko, bez kompromisów w zakresie parametrów technicznych czy niezawodności.

Rozdzielnice wnętrzowe rozdziału pierwotnego typu SPB.ZERO 24 to oferta głównie dla stacji elektroenergetycznych WN/SN oraz GPO instalacji energetyki odnawialnej.
Zalety rozdzielnic typu SPB.ZERO 24:

• niskie ciśnienie czynnika izolacyjnego (1,9 bara), z systemem monitorowania stanu wypełnienia zbiornika z gazem
• jako medium izolacyjne zastosowano naturalne powietrze przemysłowe
• powietrze techniczne jest ogólnie dostępne na wolnym rynku dla użytkowników rozdzielnicy SN
• szczelny zbiornik zapewnia brak wrażliwości na zanieczyszczenia i wilgoć w otaczającym środowisku.

Rozdzielnica sbp.zero24 znajduje zastosowanie w:

• sieciach przesyłowych i dystrybucyjnych
• infrastrukturze przemysłowej
• instalacjach OZE (np. farmy fotowoltaiczne, wiatrowe)
• inteligentnych sieciach elektroenergetycznych (Smart Grids).

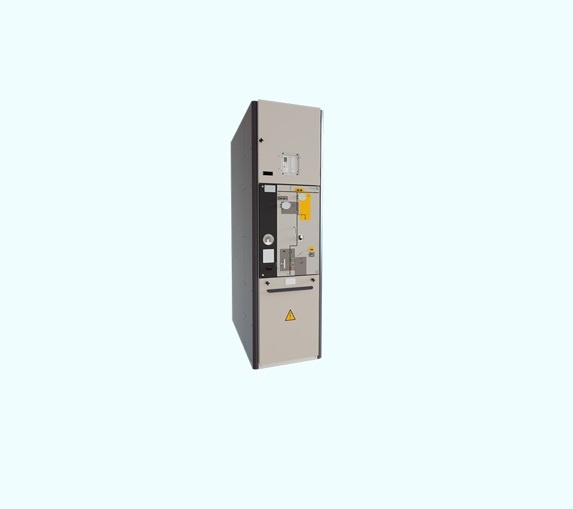

Modułowe rozdzielnice z pojedynczą szyną zbiorczą i pełną izolacją gazową, do 24 kV – cpg.0 lite

Dane techniczne:

• napięcie znamionowe: do 24 kv
• prąd znamionowy na szynie głównej: do 2000 a
• częstotliwość znamionowa: 50/60 hz
• prąd zwarciowy: do 25 ka (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) 25 ka 1s.

Normy i certyfikaty: IEC.

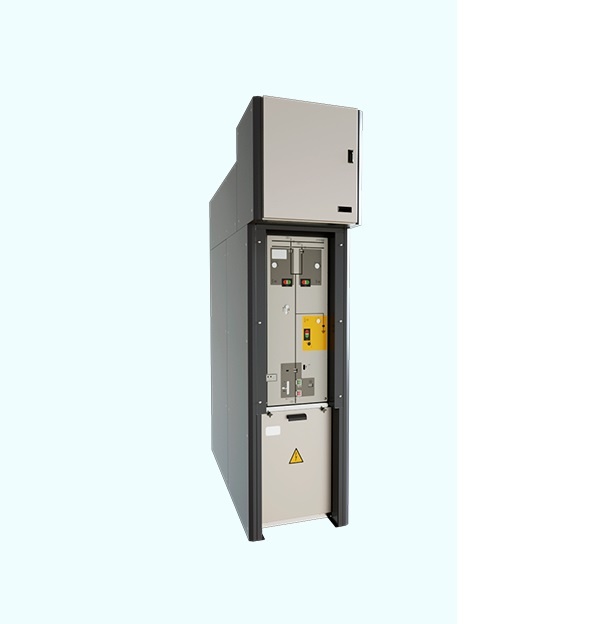

Modułowe rozdzielnice z pojedynczą szyną zbiorczą i pełną izolacją gazową, do 40,5 kV – cpg.0

Dane techniczne:

• napięcie znamionowe: do 38 kV (IEEE) / 40,5 kV (IEC)
• prąd znamionowy na szynie głównej: do 2500 A
• prąd znamionowy na boczniku: do 2500 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: do 31,5 kA (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) 25/31,5 kA 1 s

Normy i certyfikaty: IEC, IEEE (w wykazie ETL), ENA.

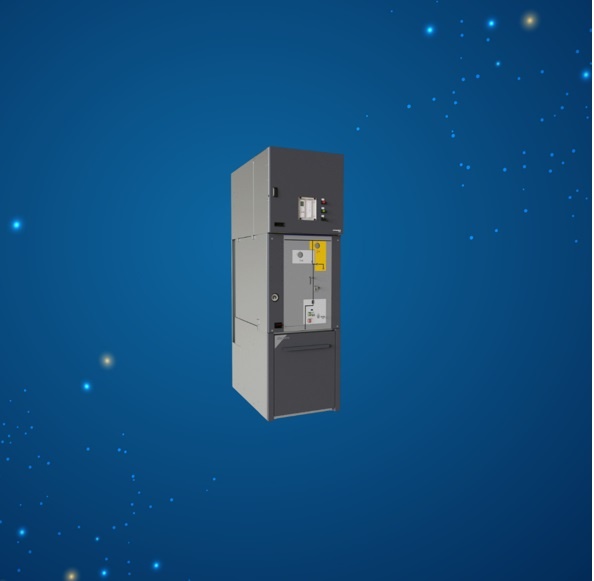

Modułowe rozdzielnice z dwiema szynami zbiorczymi i pełną izolacją gazową, do 36 kV – cpg.1

Dane techniczne:

• napięcie znamionowe: do 36 kV
• prąd znamionowy na szynie głównej: do 2000 A
• prąd znamionowy na boczniku: do 2000 A
• częstotliwość znamionowa: 50/60 Hz
• prąd zwarciowy: do 31,5 kA (1-3 s)
• klasyfikacja odporności na wewnętrzne zwarcie łukowe: IAC AFL(R) 25/31,5 kA 1s

Normy i certyfikaty: IEC.
