Produkt Listwowe rozłączniki bezpiecznikowe typu SL

Rozłączniki bezpiecznikowe listwowe od 160A do 2000A dedykowane są dla wkładek bezpiecznikowych typu NH000-4A. Są dostępne w wersji na rozstaw szyn prądowych 185mm oraz 100mm (SL00-160A).

Mechanizmy wychylne służą do łączenia i rozłączania obwodu prądowego, również pod obciążeniem (zgodnie z kategorią użytkowania), przy czym wkładka lub zwora tworzą styk ruchomy. Rozłączniki bezpiecznikowe są rozłączane 1 lub 3 biegunowo.

Stosuje się je w szafkach kablowo-rozdzielczych, w rozdzielnicach niskiego napięcia oraz w rozdzielnicach przemysłowych nn zgodnych z IEN/EN 60439-1 i 61439-1. Zwarta konstrukcja, jak również wysoka zdolność łączeniowa, czynią je aparatami bardzo bezpiecznymi i niezawodnymi. Więcej informacji znajduje się na stronach www.jeanmueller.pl.

Listwowe rozłączniki bezpiecznikowe typu SL

1. Rozłączniki wielkości 00

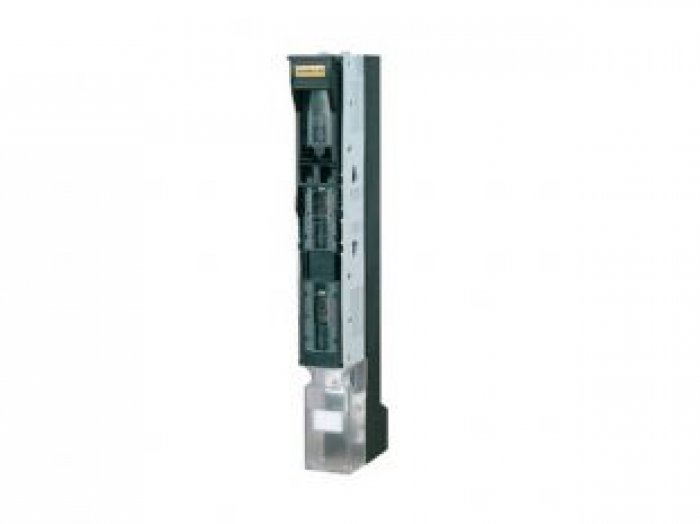

- Rozłącznik listwowy typu SL00-3x3/100/KU00

Rozłącznik bezpiecznikowy listwowy SL00-3x3/100/KU00 rozłącza 3 fazy jednocześnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 100 mm. Szerokość zabudowy 50 mm. System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami gwarantuje niskie straty mocy oraz wysoką przewodność.

Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem. Przy zastosowaniu odpowiedniego adaptera podstawy AL185-SL00/100/52 (montuje się 2 aparaty na 1 adapterze) możliwy jest montaż tego rozłącznika na szynach zbiorczych o rozstawie 185 mm. Rozłącznik da się obracać o 180st. Aparat wyposażony jest w przyłącze V do 95 mm2.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3x3/100/KU00>>

- Rozłącznik listwowy typu SL00-3x3/100/W/KU00

Rozłącznik bezpiecznikowy listwowy SL00-3x3/100/W/KU00 rozłącza 3 fazy jednocześnie, równolegle. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 100 mm. Szerokość zabudowy 49 mm.System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem.

Przy zastosowaniu odpowiedniego adaptera podstawy AL185-SL00/100/52 możliwy jest montaż tego rozłącznika na szynach zbiorczych o rozstawie 185 mm, dzięki temu zostaje również wyrównana głębokość zabudowy z aparatami typu SL1-3. Możliwe jest obrócenie rozłącznika o 180° w celu realizowania odpływu górą.

Do rozłącznika SL00…W dedykowane są przekładniki prądowe typu WKD50 w klasie 0,5 i 1 o prądach pierwotnych 50-150A i wtórnych 1 i 5A. Przekładniki posiadają w komplecie tulejki dystansowe wykonane z miedzi.

Dowiedz się wiecej o rozłączniku listwowym typu SL00-3x3/100/W/KU00 >>

- Rozłącznik listwowy typu SL00-3x3/100/W/F

Rozłącznik bezpiecznikowy listwowy SL00-3x3/100/W/F rozłącza 3 fazy jednocześnie, równolegle. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 100 mm. Aparat przystosowany do instalacji specjalnych przekładników wewnątrz podstawy. Szerokość zabudowy 50 mm. Rozłącznik składa się z podstawy bezpiecznikowej oraz mechanizmu wychylnego.

System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami odpływowymi gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem. Przy zastosowaniu odpowiedniego adaptera podstawy AL185-SL00/100/52 (montuje się 2 aparaty na 1 adapterze) możliwy jest montaż tego rozłącznika na szynach zbiorczych o rozstawie 185 mm. Aparat wyposażony jest w przyłącze śrubowe M8.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3x3/100/W/F >>

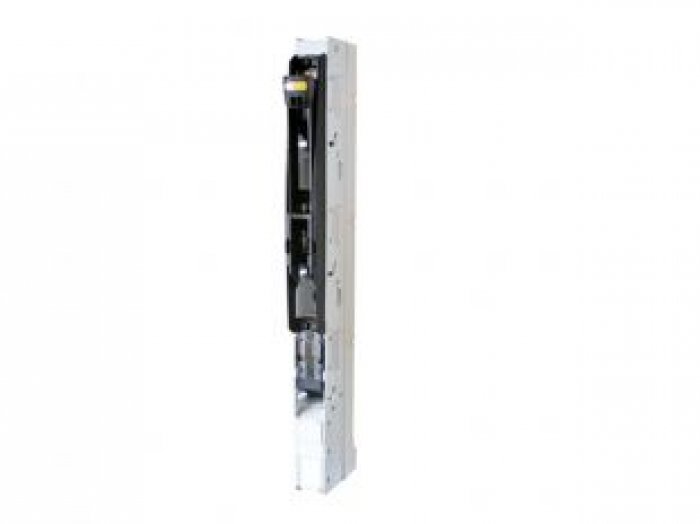

- Rozłącznik listwowy typu SL00-3x3/F

Rozłącznik bezpiecznikowy listwowy SL00-3x3/F rozłącza 3 fazy jednocześnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm. Szerokość zabudowy 50 mm. Rozłącznik składa się z podstawy bezpiecznikowej oraz mechanizmu wychylnego. System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami odpływowymi gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem.

W celu wyrównania głębokości zabudowy z aparatami grupy 1, 2, 3 do rozłącznika SL00-3X3/F stosujemy adapter podstawowy AL SL00/42 (montuje się 2 aparaty na 1 adapterze). Możliwe jest również odwrócenie aparatu o 180 stopni, w celu zasilenia go od góry. Obszar przyłącza osłaniamy wówczas dodatkową osłoną HA-SL00/185. Aparat ten zastępuje wycofany z produkcji rozłącznik o numerze: L5531001. Aparat wyposażony jest w przyłącze śrubowe M8.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3x3/F >>

b rozlacznik listwowy 5sl 00 185 3x3 ku00

- Rozłącznik listwowy typu SL00-3x3/KU00

Rozłącznik bezpiecznikowy listwowy SL00-3x3/KU00 rozłącza 3 fazy jednocześnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm. Szerokość zabudowy 50 mm. Rozłącznik składa się z podstawy bezpiecznikowej oraz mechanizmu wychylnego.

System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami odpływowymi gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem.

W celu wyrównania głębokości zabudowy z aparatami grupy 1, 2, 3 do rozłącznika SL00-3X3/KU00 stosujemy adapter podstawowy AL SL00/42 (montuje się 2 aparaty na 1 adapterze). Możliwe jest również odwrócenie aparatu o 180 stopni, w celu zasilenia go od góry. Obszar przyłącza osłaniamy wówczas dodatkową osłoną HA-SL00/185. Aparat wyposażony jest w przyłącze V do 95 mm2.

Dowiedz się wiecej o rozłączniku listwowym typu SL00-3x3/KU00 >>

- Rozłącznik listwowy typu SL00-3X/F

Rozłącznik bezpiecznikowy listwowy SL00-3X/F rozłącza każdą fazę oddzielnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm w tym również na adapterach podstawy typu AL-SL00/24 i AL-SL00/42 (montuje się 2 aparaty na 1 adapterze). Szerokość zabudowy 49 mm.

System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem. Możliwe jest również odwrócenie aparatu o 180o, w celu zasilenia go od góry. Obszar przyłącza osłaniamy wówczas dodatkową osłoną HA-SL00. Aparat wyposażony jest w przyłącze śrubowe M8.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3X/F >>

Rozłącznik listwowy typu SL00-3X/KU00

Rozłącznik bezpiecznikowy listwowy SL00-3X/KU00 rozłącza każdą fazę oddzielnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm. Szerokość zabudowy 49 mm.

Rozłącznik składa się z podstawy bezpiecznikowej oraz mechanizmu wychylnego. System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami gwarantuje niskie straty mocy oraz wysoką przewodność. Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem. W celu wyrównania głębokości zabudowy z aparatami grupy SL 1, 2, 3 do rozłącznika SL00-3X/KU00 stosujemy adapter podstaw AL-SL00/42.

Możliwe jest również odwrócenie aparatu o 180 stopni, w celu zasilenia go od góry. Obszar przyłącza osłaniamy wówczas dodatkową osłoną HA-SL00/185.

Rozłącznik można obracać o 180° w celu poprowadzenia odpływu górą. Obszar przyłącza osłaniamy wówczas dodatkową osłoną HA-SL00/185 lub HA/AO-SL00/185.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3X/KU00 >>

- Rozłącznik listwowy typu SL00-3x3/100/F

Rozłącznik bezpiecznikowy listwowy SL00-3x3/100/F rozłącza 3 fazy jednocześnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 100 mm. Szerokość zabudowy 50 mm. System miedzianych, posrebrzonych styków wraz z ocynowanymi miedzianymi szynami gwarantuje niskie straty mocy oraz wysoką przewodność.

Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem. Przy zastosowaniu odpowiedniego adaptera podstawy AL185-SL00/100/52 (montuje się 2 aparaty na 1 adapterze) możliwy jest montaż tego rozłącznika na szynach zbiorczych o rozstawie 185 mm. Rozłącznik da się obracać o 180st. Aparat wyposażony jest w przyłącze śrubowe M8.

Dowiedz się więcej o rozłączniku listwowym typu SL00-3x3/100/F >>

2. Rozłączniki wielkości 4a

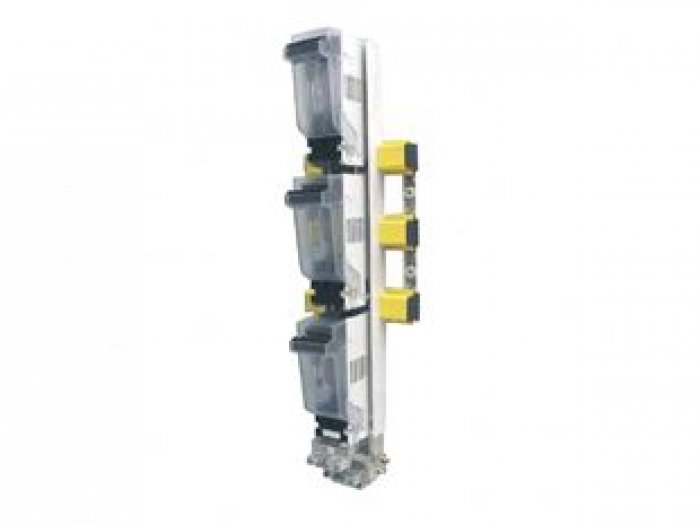

- Rozłącznik SLTL4A-3AS/3X/2X3A/Q/147/HA

Rozłącznik bezpiecznikowy listwowy SLTL4A-3AS/3X/2X3A/Q/147/HA rozłącza każdą fazę oddzielnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm. Szerokość zabudowy 144 mm.

Dowiedz się więcej o rozłączniku SLTL4A-3AS/3X/2X3A/Q/147/HA >>

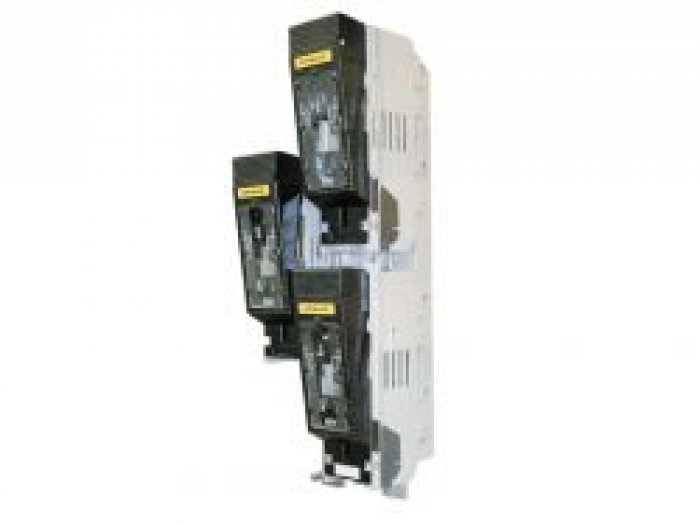

- Rozłącznik SLTL4A-3AS/3X/4

Rozłącznik bezpiecznikowy listwowy SLTL4A-3AS/3X/4 rozłącza każdą fazę oddzielnie. Przeznaczony jest do montażu na szynach zbiorczych w rozstawie 185 mm. Szerokość zabudowy 248 mm.

Dowiedz się więcej o rozłączniku SLTL4A-3AS/3X/4 >>
