Modelowanie maszyn indukcyjnych w programie ATP

Modelling induction machines in atp program

Rys. 1. Symbol graficzny modelu ma 2 postacie: a) z rys. 1 a, i b) z rys. 1b. Szczegóły zawarte są w tekście.


Fot. B. Karolewski

W programie ATP istnieje gotowy model maszyny indukcyjnej, oznaczony symbolem UM_3 [1]. Jego wykorzystanie opisano w literaturze [2, 3, 4, 5]. Wydawałoby się zatem, że zastosowanie tego modelu nie powinno stanowić problemu. Na ogół tak jest w przypadku modelowania pojedynczego silnika lub generatora. Niestety w przypadku prób analizowania współpracy 2 lub 3 maszyn indukcyjnych zasilanych ze wspólnej rozdzielni, mogą wystąpić różne trudności.

Symbol graficzny modelu (rys. 1.) ma 2 postacie:

  • postać przedstawiona na rys. 1a. dotyczy przypadku, gdy w ustawieniach programu ATP/Settings/Switch/UM wybrano opcję ręcznego wprowadzania warunków początkowych (Initialization Manual),
  • postać z rys. 1b odpowiada wyliczaniu warunków początkowych przez program (Initialization Automatic).

W pierwszym przypadku, przy wprowadzaniu danych modelu UM_3, w zakładce Init można podać początkowe wartości składowych prądów stojana i wirnika oraz prędkości i kąta początkowego rotora.

Jeśli rozważa się rozruch maszyny, można te wartości pozostawić zerowe. Natomiast przy automatycznym wyznaczaniu warunków początkowych, w zakładce Init modelu podaje się tylko poślizg początkowy.

Niektórzy autorzy twierdzą, że dla uniknięcia błędu przepełnienia numerycznego, w przypadku rozruchu, zamiast 100% należy podać 99,99% [3]. W wykonanych badaniach taka konieczność nie wystąpiła.

Parametry modelu

Danymi, które wykorzystuje się w modelu, są parametry jednofazowego schematu zastępczego silnika. Parametry te można wyliczyć wykorzystując program WindSyn, wchodzący w skład pakietu ATP.

b modelowanie maszyn rys02

Rys. 2. Wyznaczanie parametrów maszyny 13 kW; rys. B. Karolewski

b modelowanie maszyn rys03

Rys. 3. Model pojedynczej maszyny, w wariancie Initialization Manual; rys. B. Karolewski

Zdarzają się kłopoty z zainstalowaniem tego programu. Wtedy można się posłużyć alternatywnym kalkulatorem, który nosi nazwę motdatpr.exe i jest za darmo dostępny w internecie. Wartości parametrów dla przykładowego jednoklatkowego silnika o mocy 13 kW przedstawiono na rys. 2.

Równanie ruchu silnika modeluje się za pomocą równoważnego obwodu elektrycznego. Napięcie w tym obwodzie reprezentuje prędkość kątową w (rys. 1.).

Moment modeluje się, wprowadzając źródło wymuszające prąd (Mom na rys. 3), którego wartość w A odpowiada momentowi w Nm. Dla badanego silnika przyjęto –124 A jako odwzorowanie znamionowego momentu obciążenia lub +124 A jako odwzorowanie znamionowego momentu napędowego przy pracy generatorowej. Typowe źródło prądu stałego umożliwia zamodelowanie liniowych zmian momentu przez podanie czasu jego narastania T_ramp. Moment elektromagnetyczny silnika traktowany jest w ATP jako ujemny. Jego znak na wykresie przebiegów wynikowych można zmienić, wprowadzając w programie PlotXY współczynnik skali -1.

Założono, że rezystor odwzorowujący tłumienie mechaniczne ma wartość R = 100 W (rys. 3). Natomiast pojemność C zastępuje moment bezwładności. W przypadku przyjęcia w ustawieniach ATP/Settings/Simulation wskaźników Xopt = Copt = 50, bezwładność modeluje się podając susceptancję w mS. Dla badanego silnika J = 1,6 kgm2, czyli pojemność C = 1,6 F, a susceptancja 1/Xc = w·C = 314·1,6 » 500 S·=·5·108 mS.

Model maszyny z ręcznym podawaniem warunków początkowych (manual)

Model zbudowany w edytorze AtpDraw przedstawiono na rys. 3. W ustawieniach ATP/Settings/Switch/UM przyjęto Initialization Manual, jednostki (Units) Si oraz metodę całkowania (Interface) Compensation. Rezystor M uziemiający obwód silnika (wymagany ze względu na stabilność obliczeń) przyjęto na poziomie 100 kW.

Przykładowe przebiegi rozruchowe silnika 13 kW przy narastaniu momentu obciążenia od zera do wartości znamionowej w czasie od 0,1 s do 1,5 s, przedstawiono na rys. 4. i rys. 5.

b modelowanie maszyn rys04

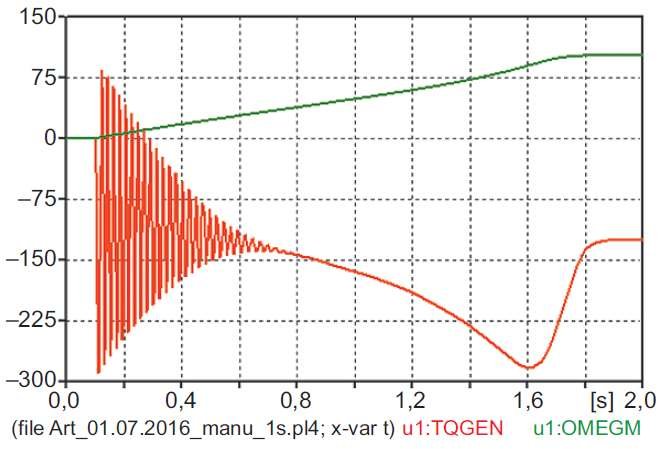

Rys. 4. Przebiegi rozruchowe momentu i prędkości silnika 13 kW uzyskane z modelu „manual”; rys. B. Karolewski

Moment ustalony wynosi –125 (znamionowy 124), krotność momentu maksymalnego 2,27 (znamionowa 2,1), prędkość ustalona 102,2 rad/s – czyli 976 obr./min (znamionowa 975), amplituda prądu 34,2, czyli wartość skuteczna 24,2 A (znamionowy 25), krotność prądu rozruchowego 5,2 (znamionowa 5,1). Odchyłki wyliczonych wartości w stosunku do znamionowych są niewielkie – model zachowuje się poprawnie. Nie jest zachowana krotność momentu rozruchowego, która powinna wynosić 1,6, a jest znacznie mniejsza.

b modelowanie maszyn rys05

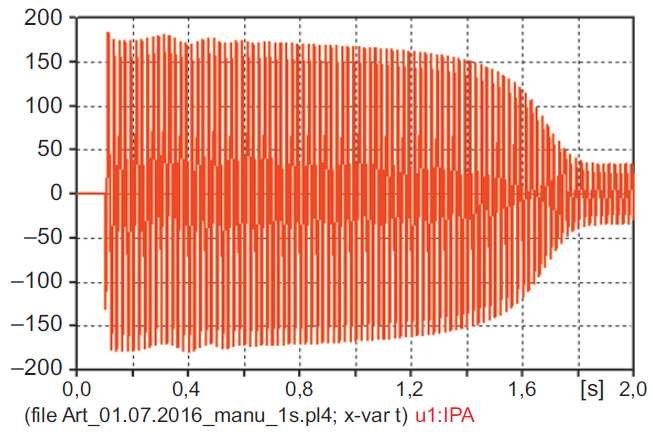

Rys. 5. Przebieg rozruchowy wartości chwilowych prądu fazy A silnika 13 kW uzyskanych z modelu „manual”; rys. B. Karolewski

b modelowanie maszyn rys06

Rys. 6. Model 3 maszyn w wariancie Initialization Manual; rys. B. Karolewski

Modelowanie 3 maszyn z ręcznym podawaniem warunków początkowych (manual)

Aby badać współpracę 3 maszyn, zasilanych ze wspólnej rozdzielni, zbudowano model przedstawiony na rys 6.

Silniki o mocach 13, 8 i 15 kW są uruchamiane kolejno w chwilach 0,1, 2 i 4 s. W obwód zasilania każdego z silników włączono szeregowo impedancje RM = (0,0005 + j0,0001) W. Ich wartości są tak małe, aby spadki napięcia na tych impedancjach były pomijalne, a rozdzielają one elektrycznie poszczególne maszyny.

Reaktancję źródła przyjęto Xsys = 0,0001 W. W takich warunkach wyniki obliczeń na pierwszy rzut oka wydają się poprawne.

Na rys. 7. przedstawiono prądy wszystkich silników, a na rys. 8. prąd dopływający ze źródła, który powinien być sumą prądów silników. Jednak po dokładniejszej analizie widać, że prąd ze źródła nie jest równy sumie prądów silników.

b modelowanie maszyn rys07

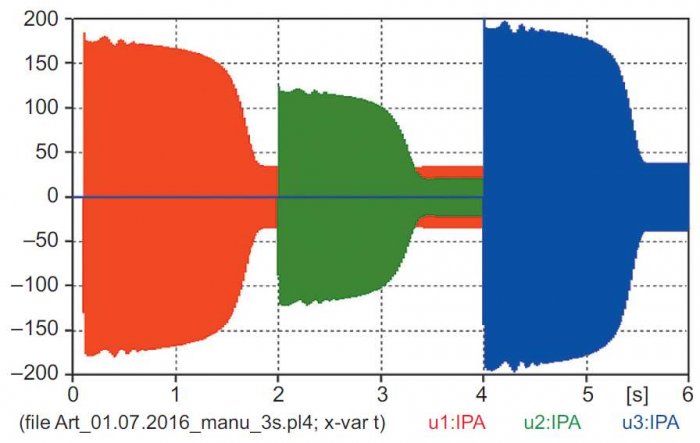

Rys. 7. Przebiegi rozruchowe wartości chwilowych prądów fazy A 3 silników uzyskanych z modelu „manual”; rys. B. Karolewski

b modelowanie maszyn rys08

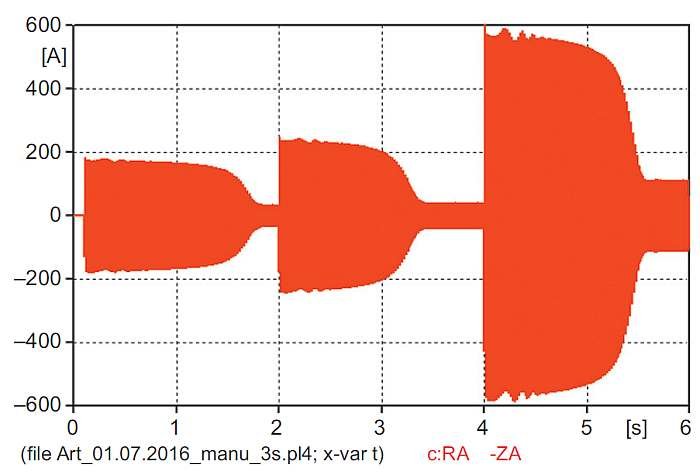

Rys. 8. Przebieg wartości chwilowej prądu dopływającego ze źródła uzyskany z modelu „manual”; rys. B. Karolewski

Na rys. 9. pokazano poszczególne prądy w stanie ustalonym. Amplitudy prądów kolejnych silników wynoszą 34,0 (wartość skuteczna 24), 20,5 i 37,7 A. Przesunięcia fazy tych prądów są pomijalnie małe. Suma prądów wynosi 92,2 A. Natomiast prąd dopływający ze źródła ma amplitudę 113,1 A. Jak widać, między maszynami występują jakieś wzajemne oddziaływania powodujące, że w modelu nie jest zachowane prawo Kirchoffa.

Jeszcze większe różnice wystąpiły zaraz po uruchomieniu trzeciego silnika (patrz rys. 10.). Dla chwili 4,054 s amplitudy prądów wynoszą 26,7, 15,9 oraz 185,7. Suma tych prądów wynosi 228,3 A. Natomiast amplituda prądu ze źródła to 557,1 A.

Nieprawidłowości zachowania modelu narastają przy innych niż dobrane wartościach parametrów. Przykładowo wzrost reaktancji źródła do wartości Xsys = 0,0033 W powoduje występowanie nadmiernych zmian prądu 1 silnika przy załączaniu kolejnych maszyn (patrz rys. 11.). Przebieg zmian napięcia w rozdzielni zasilającej dla tego przypadku ilustruje rys. 12. Dalsze nieznaczne powiększenie wartości Xsys powoduje wystąpienie kolejnej nieprawidłowości – zanik prądu silnika do wartości bliskiej zero.

Inne nieprawidłowości pojawiają się po wyeliminowaniu z modelu impedancji RM. Prąd dopływający ze źródła (rys. 13.) ma 3 człony o wartościach zbliżonych do prądów poszczególnych silników (rys. 7.), a nie ich sumy.

Model maszyny z automatycznym obliczaniem warunków początkowych (automatic)

Schemat modelu pojedynczej maszyny przedstawiono na rys. 14. W modelu tym występuje kilka dodatkowych elementów. Zgodnie z zaleceniami podanymi w [3], w celu umożliwienia wyznaczenia warunków początkowych równań, maszyna nie powinna być załączana w chwili rozpoczynania obliczeń, tylko z pewnym opóźnieniem (przyjęto 0,1 s). Ponadto trzeba wprowadzić dodatkowy rezystor bocznikujący wyłącznik (przyjęto tyle samo co M, czyli 105 W). Kolejne zalecenie dotyczy wprowadzenia do wirnika dodatkowego źródła prądu zmiennego. Aby nie wpływało ono na wartości momentu, przyjęto amplitudę prądu tego źródła na poziomie 10–6 A, a częstotliwość 100 Hz. Ostatni warunek to połączenie obu wejść obwodu wirnika rezystorem o pomijalnie małej wartości – przyjęto Rw = 10–6 W.

Przebiegi rozruchowe uzyskane za pomocą opisanego modelu są praktycznie identyczne jak z modelu w wersji „manual”, przedstawionego na rys. 4. i rys. 5.

b modelowanie maszyn rys09

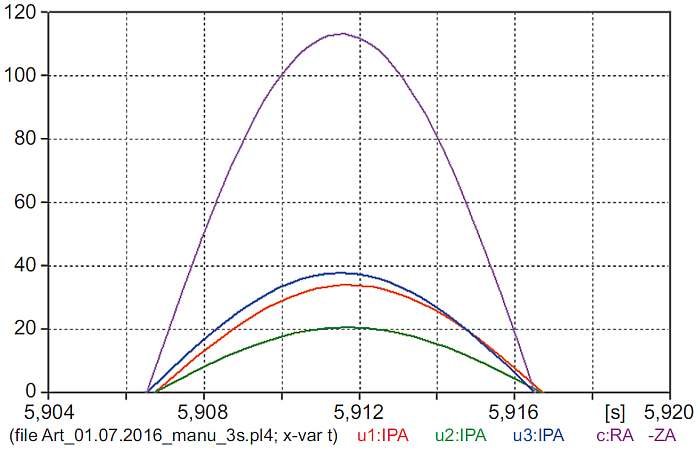

Rys. 9. Porównanie amplitud ustalonych prądów silników i prądu dopływającego ze źródła; rys. B. Karolewski

b modelowanie maszyn rys10

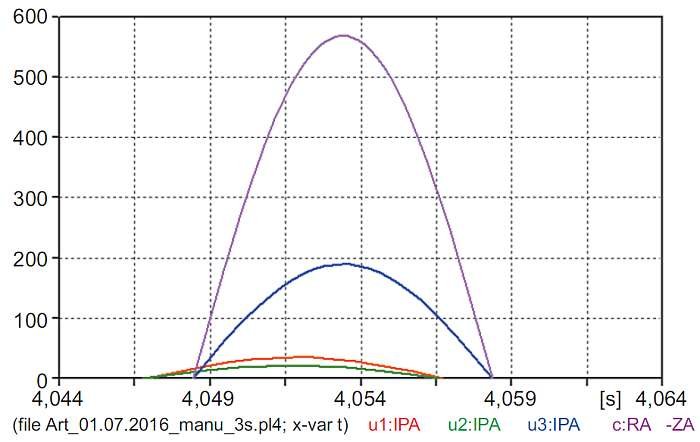

Rys. 10. Porównanie amplitud prądów silników i prądu dopływającego ze źródła w chwili 4,054 s; rys. B. Karolewski

b modelowanie maszyn rys11

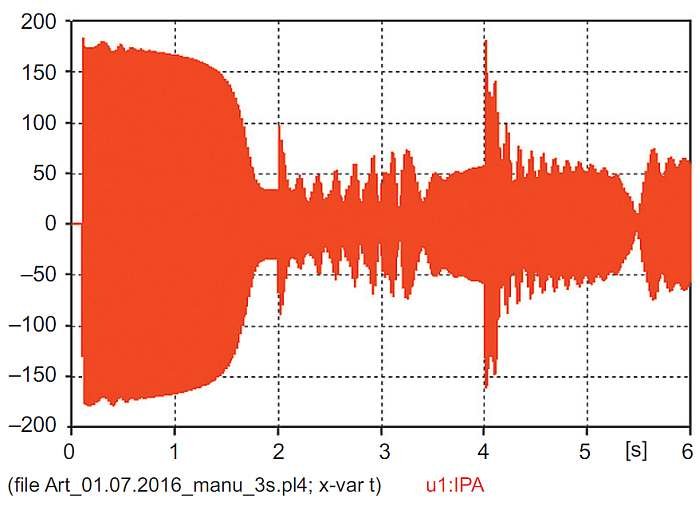

Rys. 11. Przebieg rozruchowy wartości chwilowych prądu fazy A silnika 13 kW uzyskanych z modelu „manual” po zwiększeniu wartości Xsys; rys. B. Karolewski

b modelowanie maszyn rys12

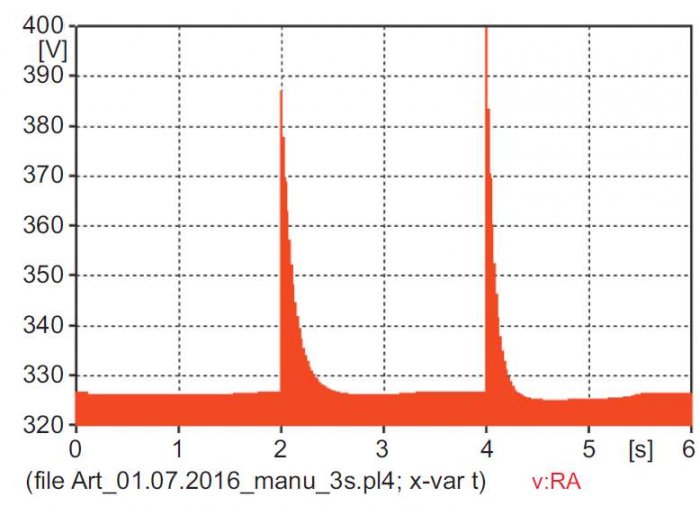

Rys. 12. Przebieg rozruchowy wartości chwilowych napięcia fazowego w rozdzielni zasilającej silniki uzyskanych z modelu „manual” po zwiększeniu wartości Xsys; rys. B. Karolewski

b modelowanie maszyn rys13

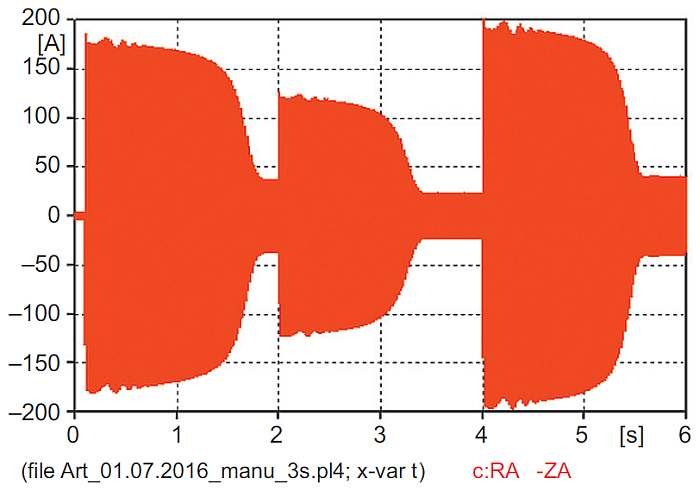

Rys. 13. Przebieg wartości chwilowej prądu dopływającego ze źródła uzyskany z modelu „manual” po usunięciu RM; rys. B. Karolewski

b modelowanie maszyn rys14

Rys. 14. Model pojedynczej maszyny w wariancie Initialization Automatic; rys. B. Karolewski

Modelowanie 3 maszyn z automatycznym wyliczaniem warunków początkowych (automatic)

Model układu 3 maszyn w wersji „automatic” przedstawiono na rys. 15.

Okazało się, że aby model zachowywał się poprawnie, konieczna była zmiana metody całkowania równań na Prediction. Bez tego równania traciły stabilność. Przykładowe wyniki przedstawiono na rys. 16., rys. 17. i rys.18. Wyniki te są poprawne.

Amplitudy prądów silników w stanie ustalonym (rys. 18.) wynoszą 34,1, 20,8, i 37,6 A, co w sumie daje 92,5 A i jest zgodne z amplitudą prądu dopływającego ze źródła.

b modelowanie maszyn rys15

Rys. 15. Model 3 maszyn w wariancie Initialization Automatic; rys. B. Karolewski

Modelowanie 3 generatorów z automatycznym wyliczaniem warunków początkowych (automatic)

W kolejnym wariancie obliczeń zamodelowano kolejne rozkręcanie wyłączonych maszyn przez turbiny do prędkości podsynchronicznej rzędu 100 rad/s i załączanie maszyn, które przechodzą do pracy generatorowej. Wymagało to zmiany znaku momentów napędowych. Przykładowe przebiegi zmian prędkości i momentów elektromagnetycznych silników przedstawiono na rys. 19.

b modelowanie maszyn rys16

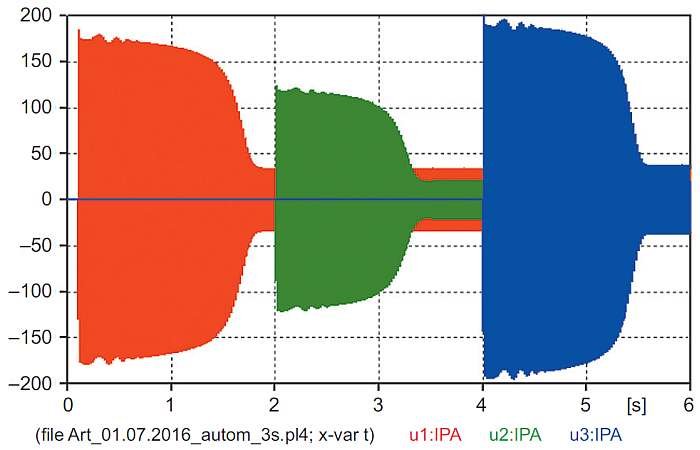

Rys. 16. Przebiegi rozruchowe wartości chwilowych prądów fazy A 3 silników uzyskanych z modelu „automatic”; rys. B. Karolewski

b modelowanie maszyn rys17

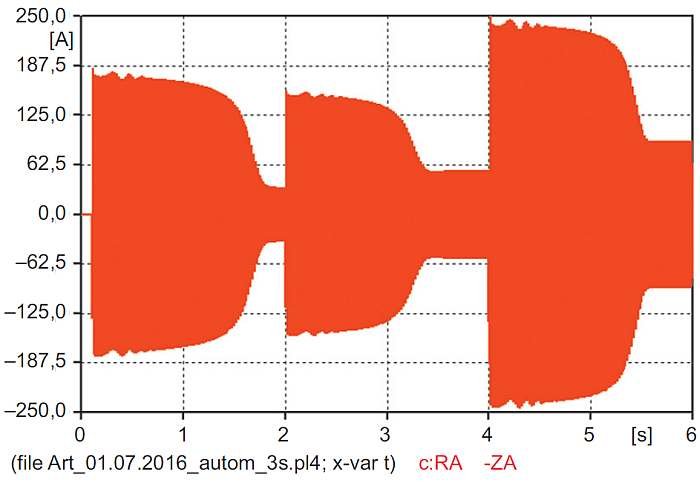

Rys. 17. Przebieg wartości chwilowej prądu dopływającego ze źródła uzyskany z modelu „automatic”; rys. B. Karolewski

b modelowanie maszyn rys18

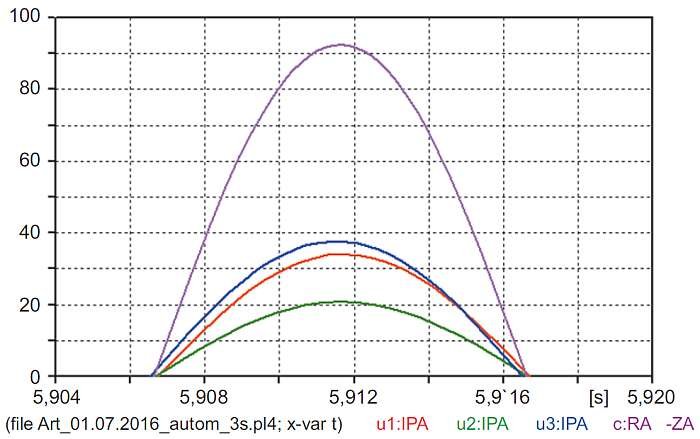

Rys. 18. Porównanie amplitudy ustalonych prądów silników i prądu dopływającego ze źródła; rys. B. Karolewski

b modelowanie maszyn rys19

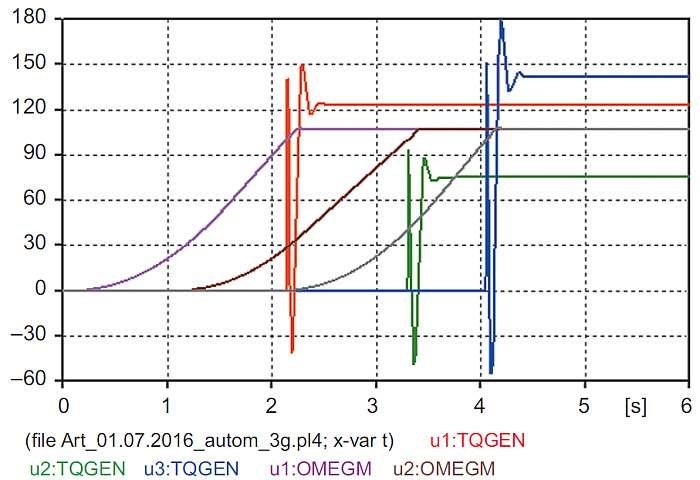

Rys. 19. Przebiegi prędkości i momentów elektromagnetycznych podczas rozkręcania maszyn i przejścia do pracy generatorowej; rys. B. Karolewski

Podsumowanie

W przypadku modelowania pojedynczej maszyny indukcyjnej można się posługiwać zarówno modelem z ręcznym, jak i automatycznym wyznaczaniem warunków początkowych. Jednakże w przypadku analizowania pracy grupy 2 lub 3 maszyn, tylko model „automatic” z całkowaniem metodą prediction dawał poprawne wyniki.

Modelowanie grupy maszyn wymaga wnikliwej analizy uzyskanych rezultatów i oceny poprawności zachowania modelu pod kątem logicznej spójności wyników i zachowania podstawowych praw elektrotechniki.

Literatura

  1. Prikler R, Hoidalen H: ATPDRAW version 5.6 for Windows 9x/NT/2000/XP/Vista, Users’ manual. Norwey, November 2009
  2. Rosołowski E, Wieczorek M: Modelowanie silnika indukcyjnego w programie ATP - EMTP. Mat. VI Konf. Nauk. – Techn. Sieci Elektroenergetyczne w Przemyśle i Energetyce – SIECI 2008
  3. Rosołowski E: Komputerowe metody analizy elektromagnetycznych stanów przejściowych. Oficyna Wyd. Politechniki Wrocławskiej, Wrocław 2009
  4. Uracz P, Karolewski B: Modelowanie stanów przejściowych w sieciach energetycznych z wykorzystaniem programu ATP/EMTP. Pr. Nauk. Inst. Masz, Nap. i Pom. El. PWr 2005, nr 58, Studia i Materiały nr 25
  5. Wiater J: Kurs praktycznego wykorzystania programu ATP – EMTP (część 9). Silniki asynchroniczne 3-fazowe. Elektro.info 2008, nr 3
