Ochrona przeciwporażeniowa stacji ładowania pojazdów

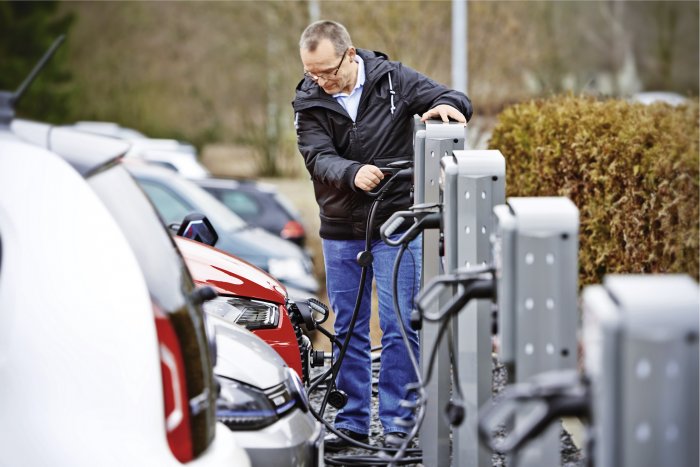

Widok rzędu ładowarek w naszym codziennym otoczeniu miejskim będzie coraz bardziej powszechny

Widok rzędu ładowarek w naszym codziennym otoczeniu miejskim będzie coraz bardziej powszechny

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu, powstałych na przykład wskutek drobnych uszkodzeń izolacji, urządzenie to odłącza niebezpieczne napięcie chroniąc użytkownika przed poważnymi konsekwencjami zdrowotnymi, a nawet śmiercią.

treść sponsorowana

Idea pojazdów napędzanych energią elektryczną zgromadzoną w akumulatorach upowszechnia się. Aby je naładować, należy podłączyć pojazd do stacji ładowania. Urządzenia ładujące prądem stałym umożliwiają uzupełnienie energii w krótkim czasie, niemniej jednak są dość skomplikowane i drogie.

Infrastruktura do ładowania prądem zmiennym

Dlatego ich uzupełnieniem jest infrastruktura do ładowania prądem zmiennym, dostępnym praktycznie w każdym miejscu z instalacji 1- lub 3-fazowej. Ich wadą jest wydłużony czas ładowania, ale sprawdzają się idealnie w przypadku zaparkowania pojazdu pod domem, w garażu, na parkingu przy pracy lub w centrum handlowym, gdzie spędzamy dłuższą chwilę na zakupach. Tego typu prywatne lub komercyjne punkty ładowania mają zazwyczaj moc do 22 kW. Dostarczane dzięki nim napięcie zmienne jest przekształcane przez układy energoelektroniczne znajdujące się w samochodzie na prąd stały, który ładuje wbudowane w niego akumulatory. Dowiedz się więcej >>



phoenix ochrona ppoz stacji ladowania fot1

Ryzyko wpływu prądu stałego z uszkodzonego pojazdu na zabezpieczenie w stacji ładowania

Wydawałoby się, że zainstalowanie zwykłej „różnicówki” (RCD typ A) pozwoli zabezpieczyć stację ładowania przed groźnymi prądami upływu i jej użytkownika przed porażeniem. Tak, o ile do niej nie zostanie podłączony pojazd elektryczny, gdyż po jego podłączeniu układ nam się komplikuje – mamy wtedy dochodzące ryzyko upływu prądu stałego. Może się tak wydarzyć np. w przypadku uszkodzenia izolacji przewodów DC w pojeździe czy uszkodzenia wbudowanej w pojazd energoelektroniki. Przez przewód może popłynąć prąd stały. A czym to skutkuje? Bardzo poważnymi konsekwencjami.

Wyłącznik różnicowoprądowy typu A

Konstrukcja wyłącznika różnicowoprądowego typu A oparta jest na prostej zasadzie przekładnika Ferrantiego. Przewody fazowe i neutralny przechodzą przez środek rdzenia magnetycznego, na którym nawinięta jest cewka. W przypadku normalnej pracy, suma prądów jest równa zeru. W cewce nie indukuje się żaden prąd, dzięki czemu styki przekaźnika podłączonego do niej pozostają w stanie zamkniętym. Kiedy pojawi się prąd upływu na którymkolwiek przewodzie, równowaga prądów przechodzących przez przekładnik pozostanie zachwiana i pojawi się SEM wyzwalająca styki, odłączając napięcie od zasilanego obwodu. Konstrukcja ta ma jednak jedną wadę.

Jeśli w którymkolwiek przewodzie popłynie minimalny prąd stały, spowoduje on nasycenie się rdzenia przekładnika, zakłócając tym jego działanie. W takim przypadku upływ prądu zmiennego przechodzącego przez rdzeń nie zostanie zarejestrowany przez cewkę. Czyli – nie nastąpi odłączenie niebezpiecznego napięcia, jeśli wystąpi usterka w obwodzie AC.

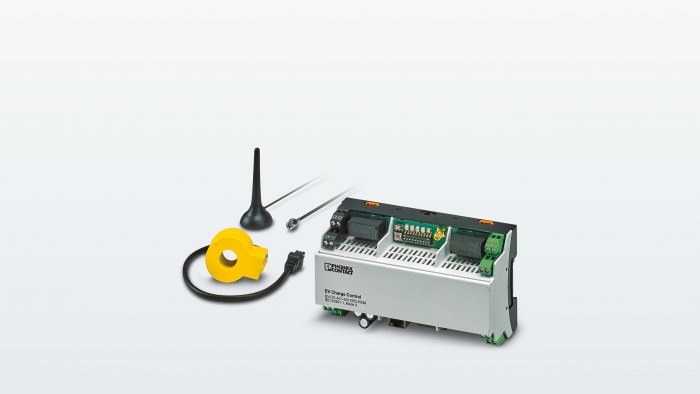

phoenix ochrona ppoz stacji ladowania fot2

Moduł wykrywający prąd upływu nie musi stanowić oddzielnego urządzenia – tu przykład kontrolera ładowania z wbudowaną funkcją monitoringu prądu stałego

Radą na to może się wydawać zastosowanie RCD typu B, który jest w stanie wykryć występującą składową stałą i odpowiednio zadziałać. Jednak z punktu ekonomii jest to rozwiązanie kilkunastokrotnie droższe.

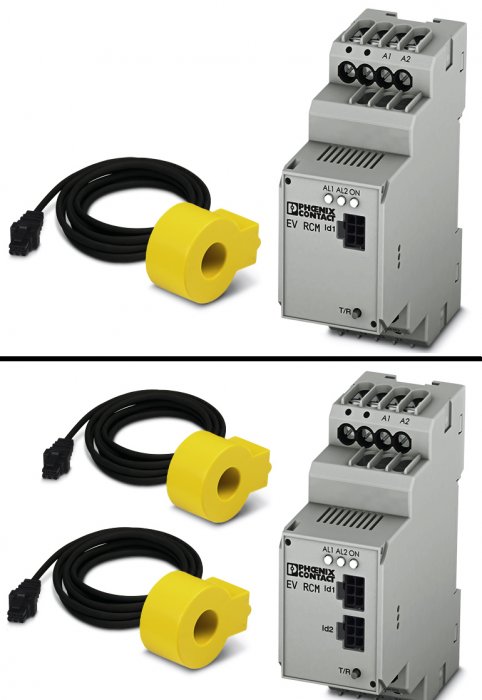

phoenix ochrona ppoz stacji ladowania fot3

Moduł monitorujący stały prąd nie zajmuje wiele miejsca w stacji ładowania, zwłaszcza jeśli wybierzemy wariant do równoległego nadzoru dwóch niezależnych gniazd

Moduł EV-RCM

Czy jest więc inna opcja? Tak. Można zastosować element monitorujący wystąpienie składowej stałej. Przykładem takich urządzeń, dedykowanych do stacji ładowania AC, jest seria EV-RCM dostępna w ofercie akcesoriów Phoenix Contact. Moduł EV-RCM składa się z dwóch elementów – cewki zakładanej na przewody AC wychodzące ze stacji ładowania do pojazdu oraz modułu elektronicznego, który po wykryciu stałego prądu (> 6 mA) wysyła sygnał alarmowy do sterownika, który może uniemożliwić załączenie ładowania lub przerwać proces, jeśli takowy upływ wystąpi w jego trakcie. Dzięki wyeliminowaniu możliwości trwałego pojawienia się składowej stałej w przewodach AC, w stacji ładowania można bezpiecznie zastosować standardowy RCD typu A. Sprawdź >>

Łączny koszt takiego wyłącznika różnicowoprądowego oraz modułu EV RCM jest kilkukrotnie niższy niż RCD typ B. Dodatkowo – po odłączeniu uszkodzonego pojazdu stacja do ładowania nadal zachowuje pełną funkcjonalność, a w przypadku zwolnienia różnicówki typu B konieczna byłaby wizyta serwisu w celu jej ponownego włączenia lub zastosowanie układu automatycznie podnoszącego zabezpieczenie (co stanowi dodatkowy koszt). Co prawda moduł RCM może być oddzielnym urządzeniem, które można zintegrować w opracowywanej aplikacji, niemniej jednak warte uwagi są sterowniki wyposażone „na pokładzie” we wspomnianą funkcjonalność. Ułatwia to znacznie konstrukcję stacji do ładowania.

PHOENIX CONTACT PHOENIX CONTACT Sp. z o.o
51-317 Wrocław
ul. Bierutowska 57-59, Budynek nr 3/A
tel. 71 39 80 410
phoenixcontact@phoenixcontact.pl
www.phoenixcontact.pl
