Selektywna praca wyłączników instalacyjnych podczas zwarć

Miniature circuit breaker short-circuit coordination

W artykule przedstawione są zasady doboru wyłączników nadmiarowoprądowych do pracy selektywnej z innymi aparatami.


Fot. Siemens

Wyłączniki nadmiarowoprądowe, zwane również instalacyjnymi, znajdują obecnie zastosowanie jako aparaty zabezpieczające każdy rodzaj obwodu. Produkowane są na prądy znamionowe w zakresie od 0,5 do 125 A. Stosowanie ich w instalacjach elektrycznych niskiego napięcia, do zabezpieczania obwodów odbiorczych, podyktowane jest zapisem w artykule §183.1 rozporządzenia [1], który mówi, że do zabezpieczenia obwodów odbiorczych instalacji elektrycznych należy stosować wyłączniki instalacyjne.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również...

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

Wyłącznik wyposażony jest, między innymi, w dwa rodzaje wyzwalaczy: termiczny oraz elektromagnetyczny (rys. 1.). Rolę wyzwalacza termicznego spełnia bimetal. Jego zadaniem jest wyłączenie zabezpieczanego obwodu na skutek nadmiernego nagrzewania, spowodowanego przepływem prądu większego niż znamionowy prąd roboczy aparatu. Zadaniem wyzwalacza elektromagnetycznego jest wyłączenie obwodu, w którym wystąpił przepływ prądu zwarciowego. Zadziałanie to powinno być bezzwłoczne.

b selektywna praca wylacznikow rys1

Rys. 1. Główne elementy wyłącznika instalacyjnego [2]; rys. A. Książkiewicz

Wyszczególnia się trzy podstawowe typy wyłączników instalacyjnych, różniące się charakterystykami czasowo-prądowymi. Charakterystyki te oznaczone są jako B, C oraz D (rys. 2.) i wyodrębniają się między sobą krotnością prądu znamionowego roboczego zabezpieczenia, przy której nastąpi jego bezzwłoczne zadziałanie.

b selektywna praca wylacznikow rys2

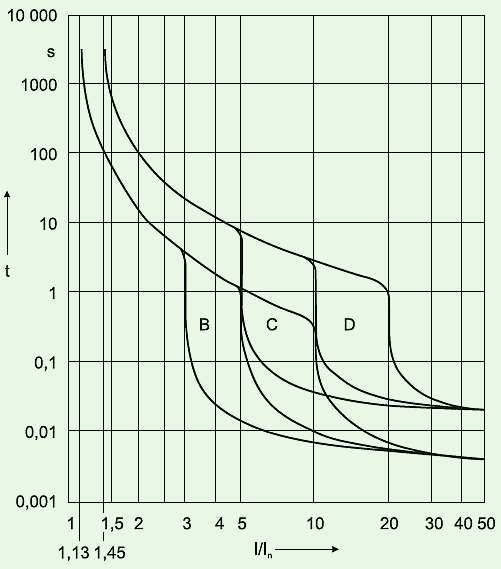

Rys. 2. Charakterystyki pasmowe wyłączników instalacyjnych B, C i D [3]; rys. A. Książkiewicz

Dla wyłączników o charakterystyce B wyłączenie bezzwłoczne może nastąpić przy pojawieniu się prądu 3 In, musi natomiast wystąpić przy prądzie 5 In. Dla zabezpieczeń typu C oraz D wartości te są odpowiednio: 5÷10 In oraz 10÷20 In. Przez wyłączenie bezzwłoczne należy rozumieć zadziałanie o czasie nie dłuższym niż 0,1 s.

Wybór wyłącznika z właściwą charakterystyką zależy od rodzaju obwodu zabezpieczanego, a mianowicie od spodziewanych prądów przeciążeniowych, które mogą się pojawić w chwili załączania danego obwodu lub odbiornika.

Znajomość charakterystyk czasowo-prądowych wyłączników instalacyjnych jest niezbędna do prawidłowego doboru tych urządzeń do pracy selektywnej.



Streszczenie

Wyłączniki nadmiarowoprądowe (instalacyjne) są powszechnie stosowanymi aparatami zabezpieczającymi urządzenia i instalacje przed skutkami przepływu prądów zwarciowych i przeciążeniowych. Ważnym krokiem podczas projektowania instalacji elektrycznej niskiego napięcia jest zapewnienie selektywnej (wybiórczej) pracy zabezpieczeń. Aparaty zabezpieczające muszą być skoordynowane w taki sposób, aby zabezpieczenie bliżej miejsca zwarcia wyłączyło uszkodzony obwód, zanim zadziała zabezpieczenie usytuowane bliżej źródła zasilania. W artykule przedstawione są zasady doboru wyłączników nadmiarowoprądowych do pracy selektywnej z innymi aparatami.

Abstract

Miniature circuit breaker short-circuit coordination

Miniature Circuit Breakers are widely used apparatus as protection against short-circuit and overload currents. An important designing step of low-voltage electrical system is to ensure selective cooperation of the protection devices. Coordination between them has to be done in such a manner that the appliance closer to the fault must act before the appliance closer to the power source. In this article the rules for the selective coordination between MCB’s and other protection devices is presented.

Literatura

  1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75, poz. 690, z późn. zm.).
  2. Schnider Electric, Electrical Installation Guide 2009.
  3. B. Lejdy, Instalacje elektryczne w obiektach budowlanych, Wydawnictwo Naukowo-Techniczne, Warszawa 2005.
  4. ETI Polam, http://www.etipolam.com.pl, katalog ASTI, 2015.
  5. Książkiewicz, Joule’s heat generated during a short-circuit current flow in function of phase angle, Computer Applications In Electrical Engineering, Poznań 2014.
  6. Książkiewicz, Finding short-circuit current time based on raw data, Poznan University of Technology Academic Journals. Electrical Engineering, 82/2015, s. 213–218.
