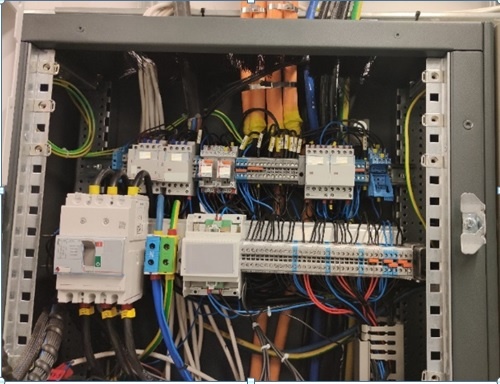

Przykład wprowadzenia przewodów do rozdzielnicy, fot. M. Orzechowski
Kontynuując cykl poświęcony rozdzielnicom niskiego napięcia (a dokładnie połączeniom wewnętrznym w rozdzielnicach niskich napięć [9], [10], [11], [12] oraz [13]), tym razem autor zajął się zagadnieniem temperatury wewnątrz rozdzielnicy nn.
Należy podkreślić, że żaden z zeszytów normy PN-EN 61439 [2], [3], [4], [5] i [6] nie został przywołany w aktach prawnych obowiązujących na terenie Polski. Zatem norma ma charakter zasady wiedzy technicznej [1]. Ponadto przywołane w normie [2] podmioty: pierwotny wytwórca i wytwórca zestawu są jedynie dostawcami rozdzielnic/rozdzielnicy (zestawów/zestawu), tym samym nie ponoszą odpowiedzialności za proces budowlany z punktu widzenia ustawy Prawo budowlane [1] – są tylko dostawcami urządzenia. Taką odpowiedzialność ponosi w tym przypadku inwestor, projektant, kierownik robót, inspektor nadzoru itp. (użytkownik według [2]).
W tym miejscu należy zadać sobie pytanie: jeśli został opracowany projekt dla danej rozdzielnicy oraz dostępna jest norma przedmiotowa na urządzenie (rozdzielnicę), a także poszczególne elementy, które wchodzą w jej skład (aparaty elektryczne, przewody itd.), to gdzie występuje potencjalne zagrożenie? Kluczem do odpowiedzi jest słowo: UZGODNIENIE.
Norma PN-EN 61439-1 [2] traktuje rozdzielnicę (jak każda norma produktowa) jako z góry zdefiniowane urządzenie pracujące w określonych warunkach i tym samym definiuje część jej parametrów. W tym miejscu właśnie pojawiają się UZGODNIENIA. Poniżej zostanie przedstawiony fragment tabeli z załącznika C „Szablon informacji użytkownika” [2], na podstawie którego producent zestawu (potocznie: prefabrykator) ma określić cechy, jakie ma spełniać dana rozdzielnica (tab. 1.).

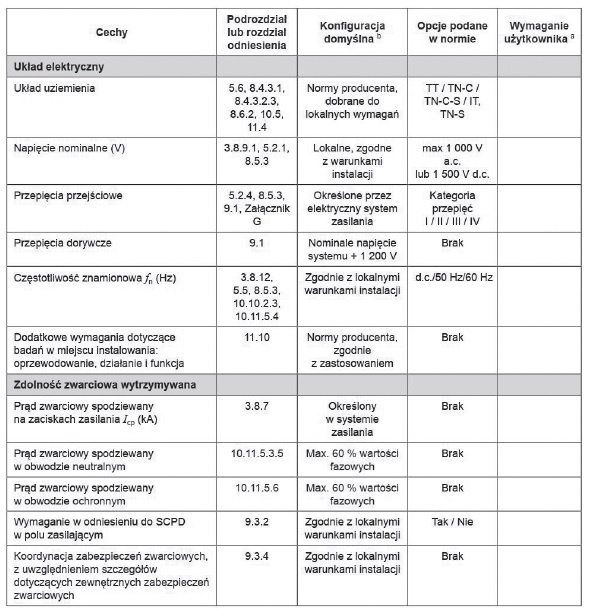

Tab. 1. Fragment załącznika C (informacyjnego) „Szablon informacji użytkownika” [2]
Szczególną uwagę należy zwrócić na trzecią kolumnę „Konfiguracja domyślna”. Otóż, jeśli użytkownik nie określi jakiegoś parametru (brak danej w projekcie lub nie poda czegoś itd.), prefabrykator może skorzystać z danych zawartych w normie. Należy zwrócić uwagę, że norma [2] określa nawet maksymalne wartości prądów zwarciowych, jakie można przyjmować przy budowie rozdzielnicy [10]! Tym samym taka rozdzielnica będzie wykonana zgodnie z normą [2], ale czy będzie spełniać wymagania stawiane jej w miejscu instalacji? Jakie to może nieść ze sobą konsekwencje, autor opisał w cyklu artykułów „Połączenia wewnętrzne w rozdzielnicach niskich napięć” [9], [10], [11], [12] i [13] publikowanych na łamach „elektro.info”. Przyjmowanie wartości domyślnych może być szczególnie groźne w przypadku temperatury pracy rozdzielnicy, który to parametr jest najczęściej pomijany podczas uzgodnień dokumentacji projektowej. Dlatego też niniejszy artykuł poświęcony jest wyłącznie temu zagadnieniu.
Warunki pracy
W normie PN-EN 61439-2 [3] w załączniku BB (informacyjny) przedstawiono punkty będące przedmiotem uzgodnienia pomiędzy producentem zestawu i użytkownikiem. W powyższym załączniku zawarto między innymi wymagania związane ze środowiskiem instalacji (tab. 2.).

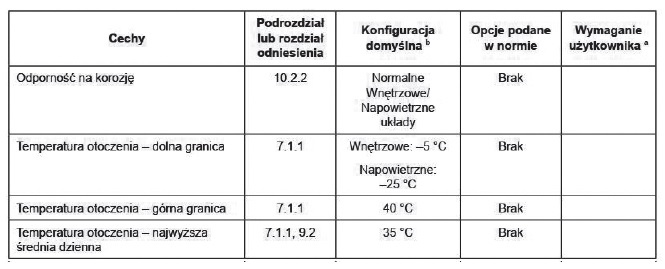

Tab. 2. Fragment załącznika C, w którym przedstawiono konfigurację domyślną w zakresie temperatury otoczenia pracy rozdzielnicy [3]
Należy zwrócić szczególną uwagę na ustalone wartości temperatury otoczenia:
A) dolna granica:
a) wewnątrz pomieszczeń: –5°C;
b) na zewnątrz pomieszczeń: –25°C.
B) górna granica (bez względu na miejsce instalacji): 40°C;
C) najwyższa średnia dzienna (bez względu na miejsce instalacji): 35°C;
Komentarz: te same temperatury są opisane w części zasadniczej normy [2] i [3] (punkt 7.1.1).
W przypadku warunków polskich niezależnie od miejsca instalacji powyższe wymagania są spełnione, gdyż według IMGW-PIB [14] temperatury zarejestrowane np. w 2022 r. wynoszą odpowiednio:
a) najniższa: –18,6°C;
b) najwyższa: 38,3°C;
c) najwyższa średnia dobowa: 26°C.
Zatem w warunkach krajowych parametry temperaturowe zostaną dotrzymane.
Komentarz: oczywiście w Polsce zarejestrowano wyższe i niższe temperatury [15], jednak należy podkreślić, że są to wyjątkowe sytuacje, mające charakter przejściowy.
Nasuwa się jednak pytanie: czy podawanie jedynie temperatury zewnętrznej (otoczenia) jest właściwe ze względu na funkcję, jaką pełni rozdzielnica i urządzenia, które są w niej zainstalowane – niezależnie od kraju instalacji i panujących tam warunków?
Jak zatem norma [2] określa temperaturę, jaka będzie wewnątrz rozdzielnicy (zestawu)? Odpowiedź znajduje się w punkcie „9.2 Graniczne przyrosty temperatury” [2]. W tymże punkcie są opisane następujące warunki pracy rozdzielnicy [2]:
A) jest obciążona prądem znamionowym (obciążenie w 100%);
B) średnia temperatura otoczenia rozdzielnicy nie przekracza 35°C;
C) maks. przyrosty temperatury dla elementów wbudowanych (tzn. typowa aparatura rozdzielcza i sterownicza) – zgodnie z odpowiednimi wymaganiami norm wyrobu dla pojedynczych elementów wyposażenia lub zgodnie z instrukcjami producenta elementu, biorąc pod uwagę temperaturę w zestawie;
D) maks. przyrosty temperatury dla szyn zbiorczych i przewodów – ograniczony przyrost do m.in.:
wytrzymałości mechanicznej materiału przewodzącego;
ewentualnego wpływu na sąsiednie wyposażenie;
dopuszczalnej temperatury granicznej materiałów izolacyjnych stykających się z przewodem;
wpływu temperatury przewodu na aparaty przyłączone do niego.
Komentarz: w tym miejscu należy doprecyzować, że występuje rozdział ról:
a) prefabrykator odpowiada za wyrób, tzn. na podstawie otrzymanej dokumentacji dobiera obudowę, rozmieszczenie aparatów i wewnętrzne połączenia oraz zgodność z normą PN-EN 61439;
b) projektant ma dobrać aparaty i oczywiście przewody zewnętrzne.
Zatem to projektant powinien określić, jakie warunki mają panować w rozdzielnicy.
Na podstawie powyższych danych maksymalna temperatura wewnątrz rozdzielnicy może wynosić (jeśli nie zostaną określone inne warunki w zamówieniu):
dla aparatów (wyłączniki powietrzne, wyłączniki mocy oraz dla aparatury modułowej): 70°C;
dla przewodów i kabli – norma PN-HD 60364-5-52 [17] przewiduje maks. temperaturę otoczenia w zależności od typu izolacji:
a) 60°C – dla izolacji z polichlorku winylu (PCV);
b) 80°C – dla izolacji z polietylenu usieciowanego (XLPE) lub gumy etylenowo-propylenowej (ERP) i ERP.

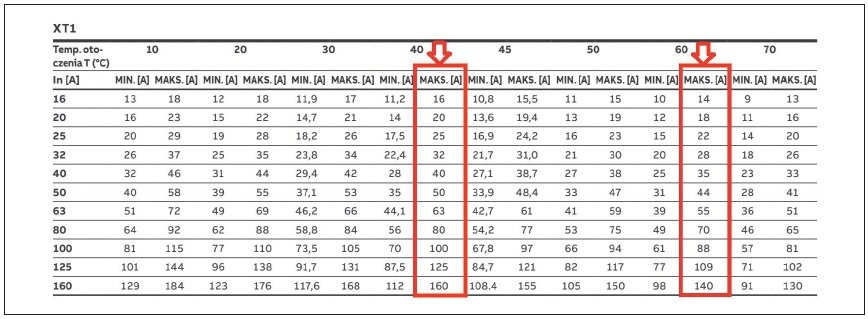

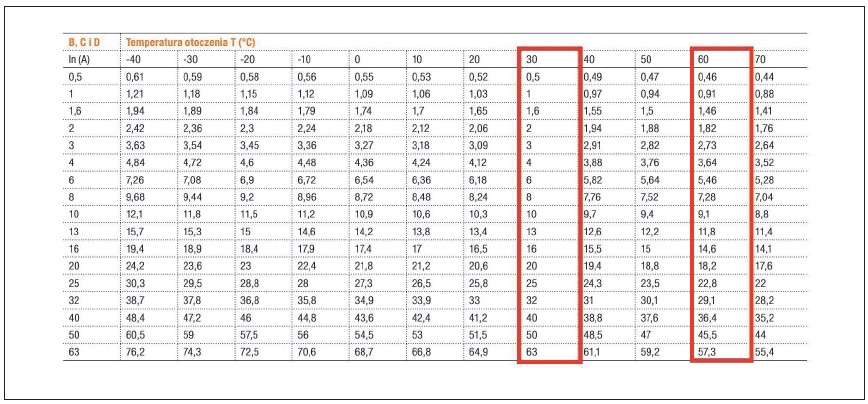

Na podstawie zapisów normy PN-EN IEC 61439-1 [2] (tu punkty C i D – patrz wyżej) maksymalna temperatura wewnątrz rozdzielnicy może wynosić 60°C (przy zastosowaniu przewodów i kabli z izolacją PCV, które są najczęściej stosowane do połączeń we wnętrzach rozdzielnicy oraz jako przewody do zasilania odbiorników). Co to będzie oznaczać w praktyce? Aby odpowiedzieć na to pytanie, w przypadku przewodów i kabli należy skorzystać z normy PN-HD 60364-5-52 [17] (tab. 3.).
Komentarz: w tym przypadku już nie posługujemy się spodziewanym przyrostem temperatury, a temperaturą maksymalną.
Tab. 3. Współczynniki poprawkowe dla temperatury otaczającej innej niż 30°C, stosowane do obciążalności prądowej długotrwałej przewodów ułożonych w powietrzu [17]
Literatura
Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414, z późniejszymi zmianami – tekst jednolity Dz.U. 2019 poz. 1186).
PN-EN IEC 61439-1:2011/2021-10 Rozdzielnice i sterownice niskonapięciowe. Część 1: Postanowienia ogólne. (Norma z 2011 – jest wersja polska (wycofana przez prezesa PKN); norma z 2021 – jest wersja angielska (zastępuje poprzedniczkę – według PKN). W praktyce jednak jest to norma niezharmonizowana z dyrektywą 2014/35/UE Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia. Tym samym z punktu widzenia prawnego nadal obowiązuje norma z 2011 r. W omawianym zakresie nie ma większych różnic pomiędzy normami. Zostały przywołane obie ze względu na język tekstu).
PN-EN IEC 61439-2:2011/2021-10 Rozdzielnice i sterownice niskonapięciowe. Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej. (Komentarz: patrz wyżej).
PN-EN 61439-3:2012 Rozdzielnice i sterownice niskonapięciowe. Część 3: Rozdzielnice tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO).
PN-EN 61439-4:2013-06 Rozdzielnice i sterownice niskonapięciowe. Część 4: Wymagania dotyczące zestawów przeznaczonych do instalowania na placu budowy (ACS).
PN-EN 61439-5:2015-02 Rozdzielnice i sterownice niskonapięciowe. Część 5: Zestawy do dystrybucji mocy w sieciach publicznych.
IEC 60890 A method of temperature-rise verification of low-voltage switchgear and controlgear assemblies by calculation.
J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka. Podstawy zasilania budynków mieszkalnych, użyteczności publicznej i innych obiektów nieprzemysłowych w energię elektryczną, Grupa Medium, wydanie VI, Warszawa 2021.
M. Orzechowski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – część 1, „elektro.info” 11/2020.
M. Orzechowski, M. Mikulski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – studium przypadków – odporność zwarciowa elementów realizujących rozdział energii, „elektro.info” 4/2022.
J. Wiatr, M. Orzechowski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe, „elektro.info” 6/2022.
M. Orzechowski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – przykłady doboru elementów, „elektro.info” 7–8/2022.
M. Orzechowski, Rozdzielnice niskich napięć – stopień ochrony (kod IP), „elektro.info” 7–8/2023.

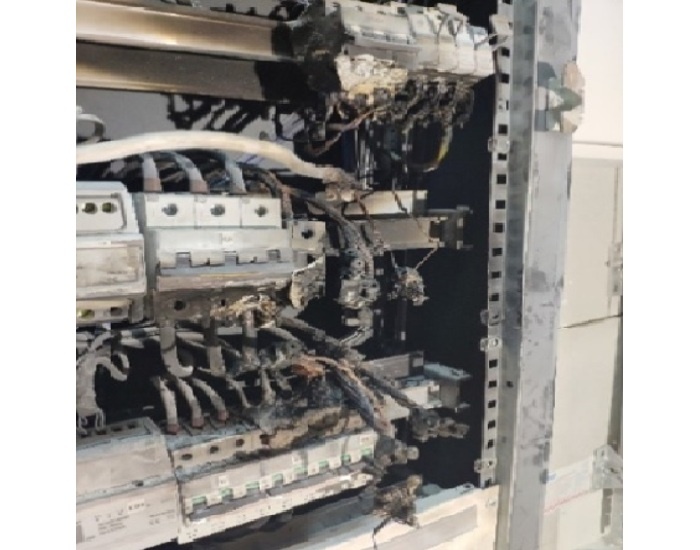

W artykule przedstawiono zagrożenia wynikające z niewystarczających wymagań w zakresie temperatury wewnątrz rozdzielnicy. Pominięcie tej wielkości fizycznej w praktyce może doprowadzić do uszkodzenia rozdzielnicy lub przyczynić się do jej niepoprawnej pracy, a w skrajnym przypadku – do jej całkowitego zniszczenia.
Abstract
The article presents the threats resulting from insufficient temperature requirements inside the switchgear. Omitting this physical quantity in practice may result in damage to the switchgear or contribute to its incorrect operation and, in extreme cases, to its complete destruction.
