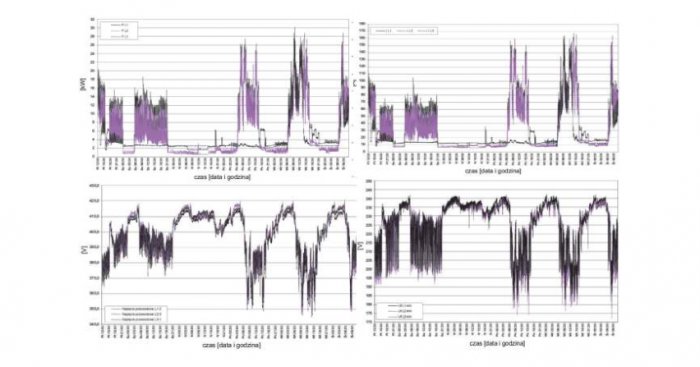

W wyniku przeprowadzonej rejestracji wartości wielkości elektrycznych energii zasilającej poszczególne zakłady uzyskano przebiegi zmienności wartości podstawowych wielkości elektrycznych. Ich ilustracje graficzne zawarte są w tekście.
arch. redakcji
Głównym parametrem określającym jakość energii elektrycznej jest wartość napięcia zasilającego. Jak pokazano w pierwszej części artykułu, szybkie zmiany wartości napięcia mogą powodować nieprawidłową pracę zainstalowanych w przedsiębiorstwach urządzeń, pomimo że sama wartość napięcia w całym okresie rejestracji mieści się w granicach dopuszczalnych przez aktualnie obowiązujące przepisy.
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe...
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności....
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności. Transformatory rozdzielcze są wykorzystywane do przekształcania energii elektrycznej ze średniego napięcia – poziomu, na którym energia jest przesyłana lokalnie i dostarczana do wielu odbiorców przemysłowych – do poziomu niskiego napięcia – zazwyczaj wykorzystywanego przez konsumentów indywidualnych...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających są zwarcia doziemne, które – z uwagi na stosunkowo niską wartość prądów zwarciowych, wynikającą zarówno z izolowanego punktu neutralnego sieci średnich napięć oraz często wysokich rezystancji zwarcia – mogą trwać względnie długo.
Praca odbiorników elektrycznych zasilanych napięciem o wartości różnej niż wartość znamionowa danego urządzenia powoduje nie tylko spadek ich efektywności, ale jednocześnie przyczynia się do wzrostu ich awaryjności.
Nieprawidłowa jakość napięcia zasilającego nie zawsze jest wynikiem „złej” energii dostarczanej przez przedsiębiorstwo energetyczne, ale bardzo często, co wykazano w I części artykułu, jest wynikiem niestabilnego układu zasilającego, przy jednoczesnych dużych wartościach mocy znamionowych pracujących urządzeń.
Badania jakości energii elektrycznej przeprowadzono w dwóch zakładach produkcyjnych branży metalowej, zasilanych przyłączem kablowym z sieci niskiego napięcia. Odległość od stacji transformatorowej SN/nn do zakładu 1 (zarejestrowane przebiegi charakterystyczne przedstawiono w I części artykułu) wynosi około 200 m, a dla zakładu 2 – 300 m. Z zakładowych rozdzielnic niskiego napięcia zasilane są urządzenia odbiorcze, takie jak: prasy, wytłaczarki, suwnice, piaskarki, wentylatory, komputery oraz inne maszyny (o mocy do 10 kW) biorące udział w procesie produkcyjnym.
Do rejestracji zmian wartości wielkości elektrycznych wykorzystano przenośny analizator jakości zasilania MAVOWATT 240 firmy GOSSEN METRAWATT, który mierzy parametry sieci zgodnie z najwyższymi przyjętymi na świecie standardami, takimi jak IEC 61000-4-30 Klasa A (wszystkie wielkości mierzone), IEC 610004-7 (harmoniczne), IEC 61000‑4‑15 (migotanie światła – flicker), IEEE 1159, IEEE 519 i IEEE 1453 i pozwala na wykonywanie pomiarów w instalacjach o kategoriach CAT III i CAT IV (przy zapisie stanów przejściowych do 10 000 cykli z częstotliwością 512 próbek/cykl).
Analiza otrzymanych wyników badań
W wyniku przeprowadzonej rejestracji wartości wielkości elektrycznych energii zasilającej poszczególne zakłady uzyskano przebiegi zmienności wartości podstawowych wielkości elektrycznych. Przebiegi napięć, prądów i mocy zarejestrowane w zakładzie 2 przedstawiono na rys. 1, rys. 2, rys. 3, rys. 4, rys. 5, rys. 6, rys. 7, rys. 8 i rys. 9.

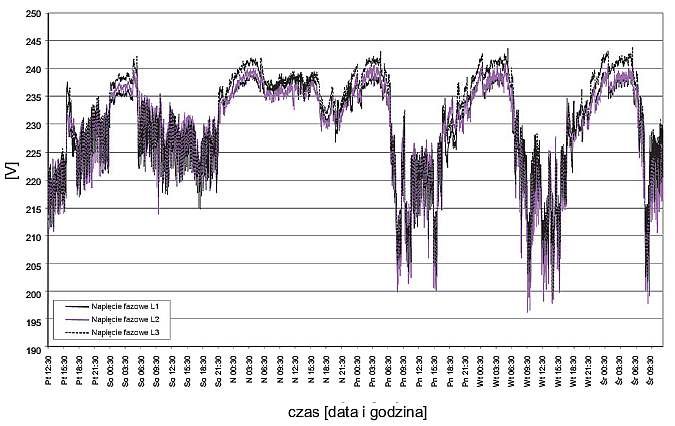

Rys. 1. Przebieg zmian wartości średnich napięć fazowych zarejestrowanych w zakładzie 2

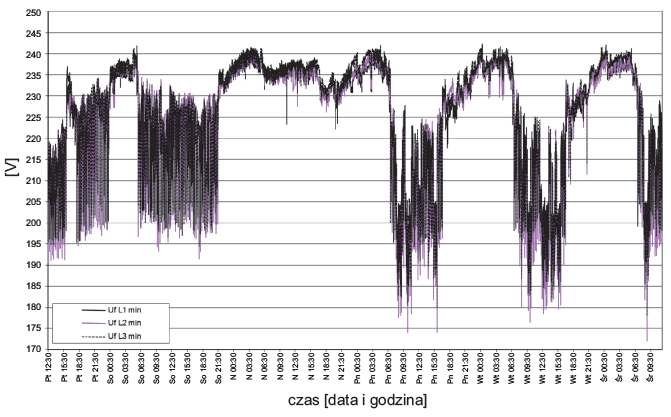

Rys. 2. Przebieg zmian wartości minimalnych napięć fazowych zarejestrowanych w zakładzie 2

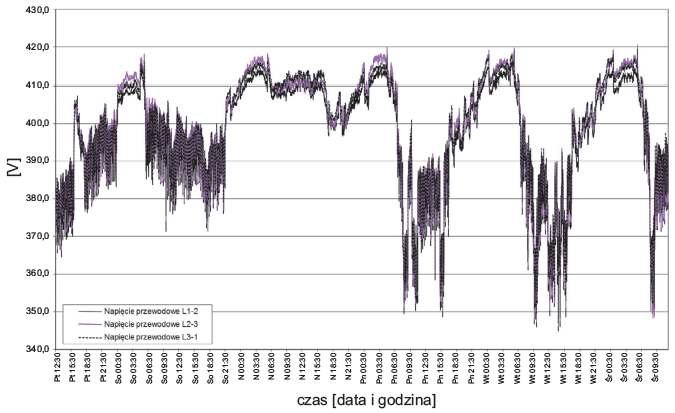

Rys. 3. Przebieg zmian wartości średnich napięć przewodowych zarejestrowanych w zakładzie 2

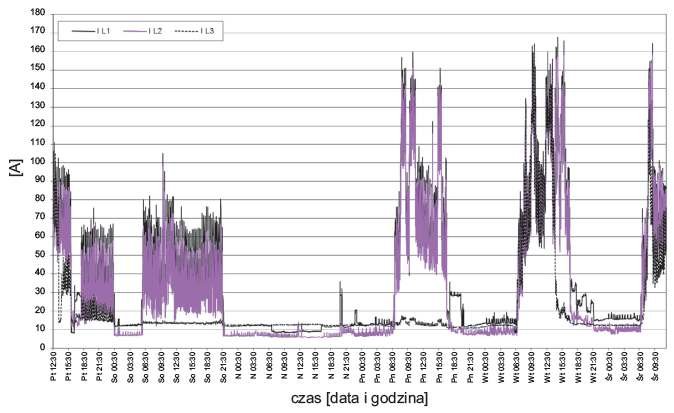

Rys. 4. Przebieg zmian wartości średnich prądów zarejestrowanych w zakładzie 2
Rys. 5. Przebieg zmian wartości średnich mocy fazowych zarejestrowanych w zakładzie 2

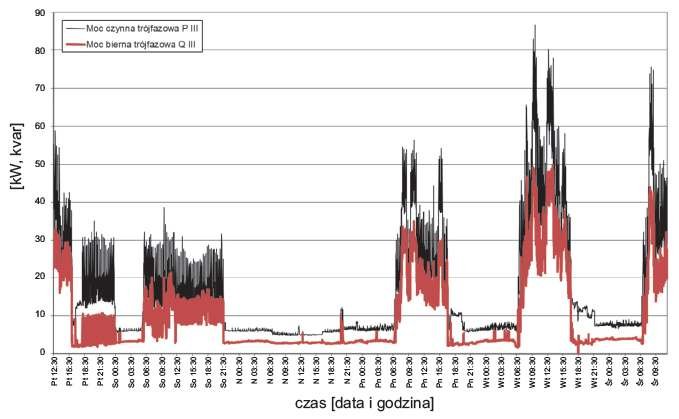

Rys. 6. Przebieg zmian wartości średnich mocy trójfazowej czynnej i biernej zarejestrowanych w zakładzie 2

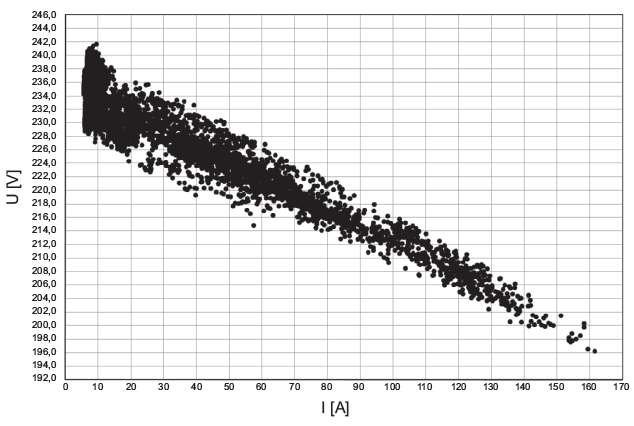

Rys. 7. Zależność napięcia od prądu obciążenia zarejestrowana w zakładzie 2

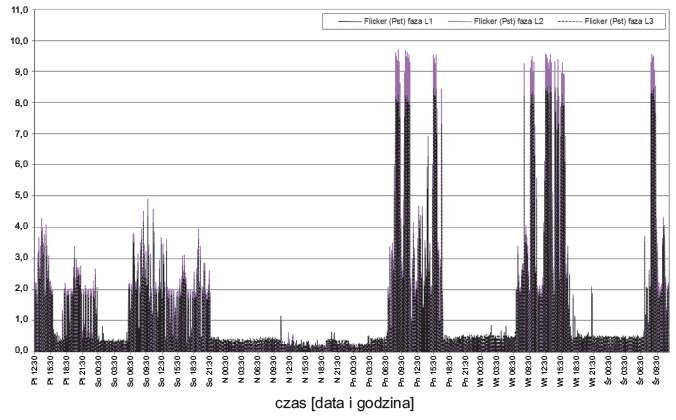

Rys. 8. Przebieg zmian wartości wskaźnika krótkookresowego migotania światła zarejestrowanych w zakładzie 2

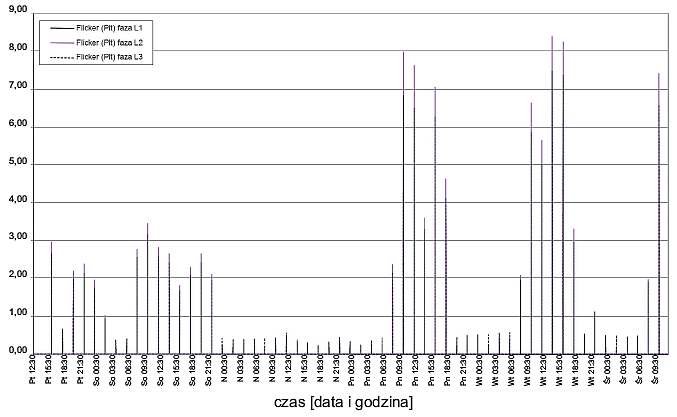

Rys. 9. Przebieg zmian wartości wskaźnika długookresowego migotania światła zarejestrowanych w zakładzie 2
Analizując wartości zarejestrowane w zakładzie 2, można zauważyć, że podczas postoju zarówno wartość napięcia zasilającego zakład (wartość ta wynosi średnio około 237 V – rys. 1), jak i wartości pozostałych parametrów opisujących jakość energii elektrycznej (rejestrowane były wszystkie parametry jakościowe, lecz nie wszystkie zostały przedstawione w artykule), mieszczą się w granicach dopuszczalnych aktualnie obowiązującymi przepisami [1]. Załączenie zainstalowanych w zakładzie maszyn powoduje gwałtowne, znaczne obniżenie wartości napięcia zasilającego – odnotowano spadek napięcia nawet do wartości 170 V (czyli poniżej dopuszczalnego poziomu napięcia ±10%). Wartość napięcia ściśle związana jest z wartością prądu (mocy) obciążenia występującego w danej chwili, co przedstawiono na rys. 7. Warto zwrócić uwagę na fakt, że spadki napięcia nie są wywoływane jedynie przez prądy rozruchowe poszczególnych maszyn, a utrzymują się przez cały czas pracy danej maszyny. Ponadto, jak wynika z przebiegu prądu pokazanego na rys. 4, obciążenie w poszczególnych fazach nie jest symetryczne – różnice w wartościach prądów płynących w poszczególnych fazach wynoszą nawet 23 A (przy maksymalnym prądzie fazowym wynoszącym 26 A). Skutkiem takiej sytuacji jest znacząca wartość prądu płynącego w przewodzie neutralnym, która – ze względu na długi odcinek przyłącza – powoduje wystąpienie dodatkowych strat napięcia. Zgodnie z przewidywaniami, występujące w sieci wahania napięcia (wywołane zmiennością obciążenia) powodują obecność współczynników migotania światła – zarówno krótko-, jak i długookresowych, które w zakładzie 2 wynosiły odpowiednio 9,7 oraz 8,4, przy wartości dopuszczalnej przepisami nieprzekraczającej 1% [1] (rejestrowanej przez 95% tygodnia). Występujące w zakładzie zmiany wartości napięcia zasilającego powodują nie tylko zauważalne nieuzbrojonym okiem zmiany wartości strumienia świetlnego emitowanego przez zainstalowane w nim źródła światła, ale również nieprawidłową pracę innych urządzeń – np. błędne komunikaty w sterowaniu poszczególnymi maszynami, czy też załączanie się układów podtrzymujących napięcie (UPS).
Podsumowanie
W obu analizowanych przypadkach praca przyłączonych do sieci odbiorników powodowała nagłą zmianę napięcia, przy czym wartość ta jest o wiele mniejsza w zakładzie 2, pomimo porównywalnych wartości napięć zarejestrowanych podczas postoju przedsiębiorstwa.
Zmiany wartości napięć wywołują przekroczenie dopuszczalnych wartości współczynników migotania światła, co w rzeczywistości zobrazowane jest występowaniem zmian wartości strumienia świetlnego źródeł światła zainstalowanych w obu zakładach.
Różnice w zakresie zmian wartości napięcia w obu analizowanych przedsiębiorstwach mogą wynikać również z różnicy wartości maksymalnych mocy obciążeniowych, która w zakładzie 1 wynosi 65 kW, przy 85 kW w zakładzie 2.
Jednakże w obu zakładach skutki załączania maszyn o znaczących wartościach mocy znamionowej były podobne. Wynikały one nie tyle ze zbyt małych przekrojów przewodów zasilających poszczególne maszyny (w zakładzie 1 główne tory prądowe były wykonane przewodami szynowymi), ale przede wszystkim z faktu, iż tak duża moc zamówiona przyłączona była linią kablową niskiego napięcia o znacznej długości.
Istnieją dwa praktyczne rozwiązania tej sytuacji.
Pierwsze, znacznie droższe rozwiązanie, polega na wybudowaniu na terenie badanych przedsiębiorstw stacji transformatorowej SN/nn, z której zasilana zostanie główna rozdzielnica zakładu.
Drugim, tańszym rozwiązaniem, jednakże przynoszącym zdecydowanie mniejszą poprawę, jest zwiększenie przekroju przewodów istniejącej linii lub wybudowanie drugiej linii zasilającej niskiego napięcia.
Za pierwszym rozwiązaniem przemawia też to, że bez problemu można wówczas zwiększyć moc przyłączeniową w zakładzie, a wykonanie takiej czynności i pozostanie na zasilaniu niskim napięciem uniemożliwi pracę zakładu (poprzez samowyłączenia poszczególnych urządzeń).
Literatura
PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach rozdzielczych.
