Rezystancyjny sensor napięcia dla sieci SN, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Rosnące wymagania dotyczące pomiaru parametrów napięcia i prądu w sieciach SN sprawiają, że konstrukcja rozdzielnic średniego napięcia zmienia się w zakresie sensorów pomiarowych. Tradycyjne transformatorowe przekładniki napięciowe i prądowe są zastępowane nowoczesnymi dzielnikami rezystancyjnymi i bezrdzeniowymi przetwornikami prądowymi pracującymi na zasadzie cewki Rogowskiego.
W artykule:
Wymagania metrologiczne
Układ pomiarowy
Przetwarzanie danych pomiarowych
Badania
Podsumowanie
Streszczenie
W artykule przedstawiono metodę oraz układ do kalibracji precyzyjnych (pomiarowych) sensorów prądu i napięcia w zakresie częstotliwości do 25 kHz. Zasada działania układu polega na jednoczesnym próbkowaniu sygnałów wyjściowych przetwornika wzorcowego oraz badanego, pobudzanych tym samym sygnałem testowym. Obróbka surowych danych pomiarowych odbywa się w komputerze PC za pomocą dedykowanej aplikacji. Układ pomiarowy pozwala wyznaczyć różnicę przesunięcia fazy między przetwornikiem badanym i wzorcowym z rozdzielczością lepszą niż 1 minuta kątowa.
Abstract
In the paper the method and circuit for the calibration of precision current and voltage sensors have been presented. The principle of operation consists of simultaneous sampling of tested and reference sensor output signals while both sensors are driven by the same test signal. The processing of measurement data is carried out in PC computer by a dedicated application. The resolution of phase difference between the tested and reference sensor is better than 1 minute of arc.
Producenci sensorów napięciowych w postaci dzielników rezystancyjnych i sensorów prądowych w postaci cewek Rogowskiego muszą dysponować stanowiskami do pomiaru parametrów tych sensorów w szerokim zakresie częstotliwości. Ze względu na koszty oraz bezpieczeństwo pożądane jest, aby sygnały testowe miały znacznie niższe wartości niż nominalne wartości napięć lub prądów dla sieci SN. Również górna granica częstotliwości sygnałów testowych, sięgająca 2 kHz, często wyklucza zastosowanie napięć pomiarowych o wartościach nominalnych dla sieci SN.
W artykule opisano metodę oraz układ do kalibracji oraz wyznaczania charakterystyk częstotliwościowych rezystancyjnych dzielników napięcia oraz bezrdzeniowych przetworników prądowych pracujących na zasadzie cewki Rogowskiego w zakresie częstotliwości do 15 kHz.
Wymagania metrologiczne
Rezystancyjny sensor napięcia oraz jego elektryczny układ zastępczy zostały przedstawione na rysunkach 1. i 2.

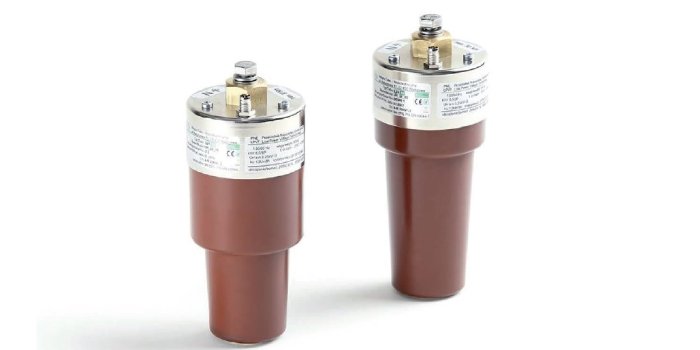

Rys. 1. Rezystancyjny sensor napięcia dla sieci SN, rys. A. Lisowiec, J. Chudorliński, G. Kowalski

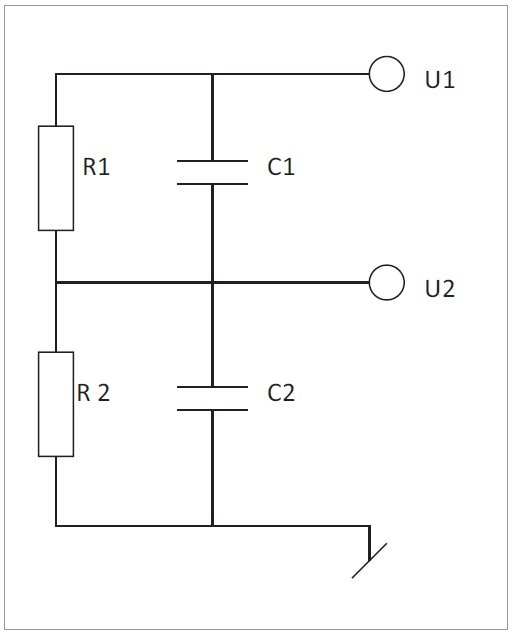

Rys. 2. Elektryczny układ zastępczy sensora napięcia, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Sensor jest wykonany w postaci rezystancyjnego dzielnika napięcia. W sensorach stosowanych w sieciach SN wartość rezystora R1 jest równa 100 MΩ, natomiast wartość rezystora R2 jest równa kilkanaście kΩ. Ponieważ wartość rezystancji rezystora R1 jest bardzo duża, jego (równoległa) pojemność pasożytnicza C1 ma duży wpływ na charakterystykę częstotliwościową dzielnika. W celu uzyskania szerokiego pasma pomiarowego dzielnika pojemność C2 powinna spełniać warunek:
Podstawową trudnością przy wyznaczeniu C2 jest nieznajomość C1. Wartości C1 nie daje się wyznaczyć w sposób bezpośredni za pomocą mostków RLC.
Jak znacząco nieznajomość wartości C1 wpływa na charakterystykę częstotliwościową dzielnika pokazuje rodzina fazowych charakterystyk częstotliwościowych dzielnika dla różnych wartości C1 w okolicy częstotliwości podstawowej sieci 50 Hz. Linią niebieską zaznaczono charakterystykę dzielnika przy założeniu, że został on skompensowany za pomocą kondensatora o pojemności 3,125 nF (wartość ta spełnia warunek (1) dla C1 = 0,5 pF). Kolejne charakterystyki odpowiadają wartościom C1 od 0,2 pF do 2 pF przy tej samej wartości C2 = 3,125 pF. Linią czerwoną zaznaczono dopuszczalne przesunięcie fazy dzielnika przy częstotliwości 50 Hz dla sensora o klasie dokładności 1, a linią żółtą – dopuszczalne przesunięcie fazy przy 50 Hz dla sensora o klasie dokładności 0,5. Jak widać na rysunku 3., sensor skompensowany dla pojemności C1 = 0,5 pF nie mieści się w klasie 0,5, gdy rzeczywista wartość pojemności C1 znajduje się poza przedziałem <0,3 pF, 0,65 pF>.
Rys. 3. Rodzina charakterystyk fazowych sensora napięcia dla różnych wartości C1 i C2 spełniających warunek (1) dla C1 = 0,5 pF, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Ponieważ bezpośrednie wyznaczenie pojemności C1 jest bardzo trudne, zagadnienie kompensacji dzielnika napięcia można odwrócić. Pojemność C2 należy dobrać dla założonej wartości C1, następnie należy zmierzyć charakterystykę fazową dzielnika, wyznaczyć na podstawie znajomości charakterystyki rzeczywistą wartość C1 i ponownie dobrać stosownie do niej wartość C2. Istnieje zatem potrzeba wyznaczania charakterystyki częstotliwościowej sensora napięcia zarówno amplitudowej jak i fazowej. Wymaganą dokładność/rozdzielczość pomiaru różnicy faz można określić jako lepszą o rząd wielkości od dopuszczalnej odchyłki fazy pomiarowego sensora napięcia o klasie dokładności 0,1, a więc równą przynajmniej 0,5 minuty kątowej, a dokładność/rozdzielczość pomiaru różnicy wzmocnień jako równą 0,01%.
Układ pomiarowy
Schemat blokowy układu pomiarowego przedstawiono na rysunku 4.
Rys. 4. Schemat blokowy układu pomiarowego, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Metoda pomiaru polega na jednoczesnym próbkowaniu sygnałów wyjściowych sensora (dzielnika) wzorcowego oraz sensora (dzielnika) badanego, pobudzanych tym samym sygnałem testowym. Pobrane w okresie pomiaru próbki są przesyłane do komputera klasy PC. Specjalna aplikacja, na podstawie próbek z obu kanałów, wyznacza różnicę wzmocnienia (stosunku podziału) obu przetworników oraz przesunięcie fazy sensora badanego względem sensora wzorcowego. Stosując sensor wzorcowy o znanych parametrach częstotliwościowych, możliwe jest wyznaczenie klasy dokładności sensora badanego.
Podstawowym elementem układu pomiarowego jest Miernik Różnicy Faz (MRF). Schemat blokowy MRF został przedstawiony na rysunku 5.
Rys. 5. Schemat blokowy Miernika Różnicy Faz, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
MRF składa się z dwóch torów pomiarowych zbudowanych z precyzyjnych przetworników analogowo-cyfrowych typu SAR, wyposażonych w wewnętrzne wzmacniacze, oznaczonych na rysunku odpowiednio jako PAC1, PAC2, WZ1 i WZ2. Przetworniki dysponują układami próbkującymi z pamięcią (ang. Sample and Hold) wyzwalanymi tym samym sygnałem fs. Dzięki temu w obu kanałach próbki są pobierane w tych samych chwilach czasowych. Istotną rzeczą jest sposób zasilania MRF. W czasie pomiaru MRF jest zasilany z wewnętrznej baterii BAT (doładowywanej między pomiarami za pomocą układu UŁB), co znacznie obniża poziom zakłóceń i szumów. Dane pomiarowe w postaci cyfrowych próbek sygnałów w torach 1 i 2 są przesyłane do komputera klasy PC za pomocą łącza Ethernet.
Aby układ pomiarowy działał poprawnie, sygnały podawane na wejścia MRF powinny mieć poziom przynajmniej 50 mV RMS. Oznacza to, że sygnał testowy podawany na sensor odniesienia i sensor pomiarowy powinien mieć wartość co najmniej 300 V RMS. Kalibratory napięcia o takim poziomie napięcia wyjściowego charakteryzują się częstotliwością sygnału wyjściowego ograniczoną do 1 kHz. W celu zwiększenia szerokości pasma pomiarowego w opracowaniu znajduje się wersja układu pomiarowego (rys. 6.), w którym kalibrator napięcia jest zastąpiony przez generator sygnałowy i wzmacniacz wysokiego napięcia (WWN), a dodatkowo między wyjściami sensora wzorcowego i sensora mierzonego znajdują się wzmacniacze małych sygnałów (WMS).
Rys. 6. Schemat blokowy układu pomiarowego o rozszerzonym zakresie częstotliwości, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Przetwarzanie danych pomiarowych
Cykl pomiarowy, inicjowany komendą z komputera PC, polega na akwizycji określonej liczby danych pomiarowych w obu kanałach w postaci próbek sygnałów, przesłaniu tych próbek do komputera PC i przetworzeniu danych w celu uzyskania parametrów mierzonego sensora. Przetwarzanie danych pomiarowych polega na średniokwadratowej aproksymacji ciągu próbek w każdym kanale funkcjami sinusoidalnymi o postaci:
gdzie parametry A1, f, Voff1 A2, f, φ2 i Voff2 są wyznaczane w procesie aproksymacji. Różnica wzmocnienia obu sensorów (w procentach) i przesunięcie fazy między nimi jest równe odpowiednio:
Graniczne możliwości pomiarowe MRF zostały wyznaczone przez podanie tego samego sygnału na oba jego wejścia. Stwierdzono, że rozdzielczość pomiaru różnicy faz między sygnałami w obu kanałach jest nie gorsza niż 0,2 minuty kątowej, a rozdzielczość pomiaru różnicy amplitud nie gorsza niż 0,002%.
Badania
Układ pomiarowy podczas badań laboratoryjnych został przedstawiony na rysunku 7. Po lewej stronie znajduje się uchwyt pomiarowy do zamocowania sensora badanego, pośrodku dzielnik wzorcowy, a po prawej stronie – Miernik Różnicy Faz. Główne okno aplikacji przetwarzającej dane pomiarowe zostało przedstawione na rysunku 8.
Rys. 7. Układ pomiarowy podczas testów laboratoryjnych, rys. A. Lisowiec, J. Chudorliński, G. Kowalski

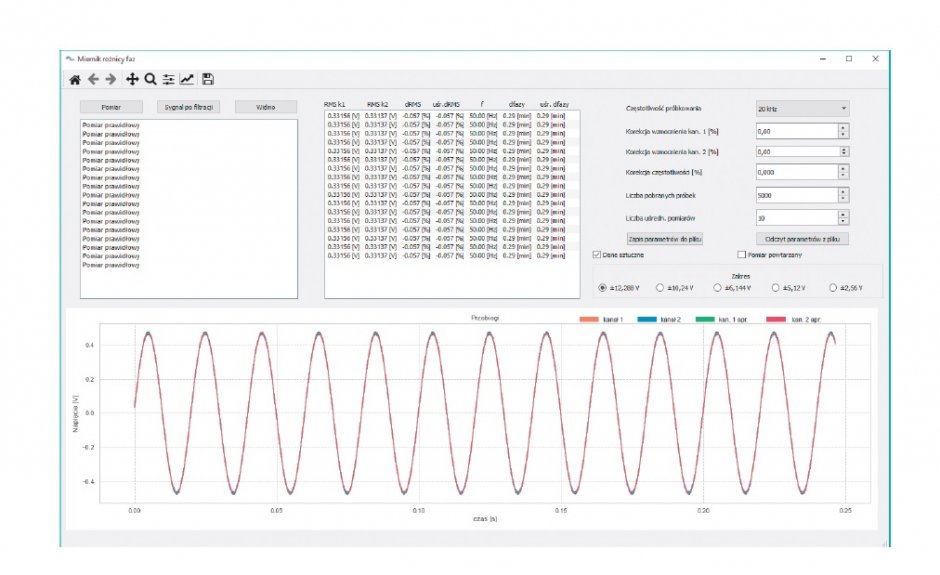

Rys. 8. Główne okno aplikacji przetwarzającej dane pomiarowe, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Na rysunku 9. przedstawiono fragment rozciągniętego okna aplikacji przetwarzającej dane pomiarowe w celu zilustrowania aproksymacji danych pomiarowych sinusoidą.

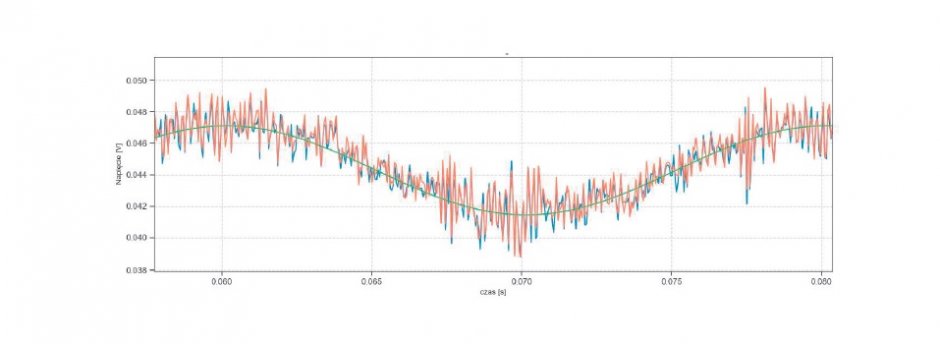

Rys. 9. Dane pomiarowe aproksymowane sinusoidą, rys. A. Lisowiec, J. Chudorliński, G. Kowalski
Procedury obróbki danych pomiarowych zastosowane w aplikacji przetwarzającej bardzo dobrze radzą sobie z zakłóceniami i szumami pomiarowymi o charakterze przypadkowym, ujawniającymi się zwłaszcza w przypadku stosowania niewielkich poziomów napięć pomiarowych. Stwierdzono możliwość pomiaru przesunięcia fazy w obu torach z rozdzielczością 1 minuty kątowej nawet przy poziomie sygnałów wejściowych MRF równym 10 mV RMS. Oznacza to, że sygnał wejściowy sensora wzorcowego i badanego może mieć poziom 30 V RMS.
Miernik Różnicy Faz można również zastosować do pomiaru parametrów częstotliwościowych prądowych przetworników bezrdzeniowych. Warunkiem koniecznym poprawnego działania miernika jest zapewnienie odpowiedniego poziomu jego napięć wejściowych. Aby zmierzyć przetwornik w postaci cewki Rogowskiego o współczynniku przetwarzania równym 1 mV/A, należy dysponować źródłem prądu o wartości 50 A RMS. W przypadku, gdy sygnał prądowy ma mniejszą wartość, można przewód uzwojenia pierwotnego owinąć kilka razy wokół karkasu cewki.
Podsumowanie
Opracowany układ pomiarowy charakteryzuje się dokładnością/rozdzielczością pomiaru różnicy faz oraz wzmocnienia sensorów napięcia i prądu względem sensorów wzorcowych na poziomie odpowiednio 0,2 minuty kątowej i 0,001%. Dodatkową zaletą jest możliwość pomiaru sensorów napięcia przy napięciach pomiarowych rzędu 300 V RMS, co zmniejsza ryzyko porażenia. O możliwości użycia układu do klasyfikowania sensorów ze względu na klasy dokładności decyduje znajomość parametrów zastosowanych wzorcowych sensorów napięcia i prądu. Pasmo pomiarowe jest ograniczone do 15 kHz z powodu użytych przetworników analogowo-cyfrowych.
*** Artykuł prezentowany w formie referatu podczas XXVI Sympozjum Naukowo-Technicznego „SEMAG 2022” w miejscowości Mysłakowice k. Jeleniej Góry w dniach 25–27 maja 2022 roku.
Literatura
PN-EN IEC 61869-11 Przekładniki, Część 11: Dodatkowe wymagania dla małej mocy pasywnych przekładników napięciowych.
