Właściwości wybranych centralnych zabezpieczeń upływowych stosowanych w polskim górnictwie

Properties of selected leakage protection systems used in the Polish mining industry

Uproszczony schemat zastępczy zabezpieczenia upływowego opartego na stałym napięciu pomocniczym

W dołowej sieci kopalnianej jako środki monitorujące stan izolacji sieci pracującej pod napięciem stosowane są zabezpieczenia upływowe. W przypadku obniżenia się rezystancji doziemnej Rd poniżej wartości progowej (zgodnej z określoną normą [5, 6]) zadaniem takiego zabezpieczenia jest wyłączenie (bądź sygnalizacja) uszkodzonego fragmentu sieci.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również...

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

W artykule:

• Warianty zabezpieczeń upływowych oparte na stałym napięciu lub stałym prądzie pomocniczym
• Wymagania norm górniczych
• Właściwości zabezpieczeń upływowych

Większość dostępnych na rynku rozwiązań zabezpieczeń upływowych można podzielić na dwie grupy: zabezpieczenia oparte na stałym napięciu (rys. 1.) lub stałym prądzie pomocniczym. W przypadku zabezpieczeń upływowych opartych na stałym źródle pomocniczym można dodatkowo wyróżnić dwa warianty tego rozwiązania: pracujące w układzie omomierza szeregowego lub równoległego (rys. 2.).

W zabezpieczeniach opartych na stałym napięciu pomocniczym (rys. 1.) wielkością mierzoną jest prąd ip Informację o nim uzyskuje się na podstawie spadku napięcia ub na boczniku Rb Wówczas wartość rezystancji doziemnej Rd opisana jest zależnością [2, 3]:

b wlasciwosci wybranych zabezpieczen wz1 1
Wzór 1

gdzie:

Rd – wartość rezystancji doziemnej, w [Ω],

Ep – wartość napięcia źródła pomocniczego zabezpieczenia upływowego, w [V],

Ip – wartość średnia prądu pomiarowego zabezpieczenia upływowego, w [A],

Rp = Rp’+ Rp– wartość zastępczej rezystancji szeregowej zabezpieczenia upływowego, w [Ω].

Przedstawiony na rys. 1. schemat uwzględnia ponadto inne elementy związane z zabezpieczeniem upływowym: elementy filtrujące (pojemności CA i CB), indukcyjność szeregową Lp oraz pozostałe elementy związane z siecią zasilającą (zastępcza pojemność doziemna Cd i zastępcze napięcia zakłócające Us).

b wlasciwosci wybranych zabezpieczen rys1 1

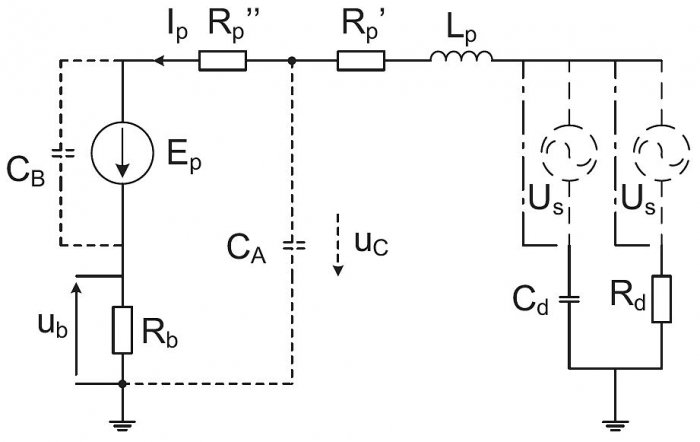

Rys. 1. Uproszczony schemat zastępczy zabezpieczenia upływowego opartego na stałym napięciu pomocniczym; rys. A. Marek

W rozwiązaniu opartym na stałym prądzie pomocniczym Ip (pracującego w układzie omomierza szeregowego –> rys. 2a.) wielkością mierzoną jest napięcie uz na zaciskach zasilania. Wówczas stan izolacji sieci opisany jest zależnością [2, 3]:

b wlasciwosci wybranych zabezpieczen wz2 1
Wzór 2

gdzie:

Uz – wartość średnia napięcia pomiarowego zabezpieczenia upływowego, w [V].

b wlasciwosci wybranych zabezpieczen rys2 1

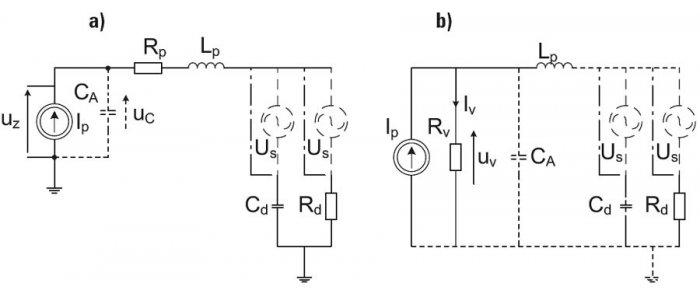

Rys. 2. Uproszczony schemat zastępczy zabezpieczenia upływowego opartego na stałym prądzie pomocniczym i pracującego w układzie omomierza: a) szeregowego i b) równoległego [4]

W alternatywnym rozwiązaniu zabezpieczenia upływowego opartego na stałym prądzie pomocniczym Ip (pracującego w układzie omomierza równoległego – rys. 2b.) wielkością mierzoną jest prąd iv na rezystancji Rv równolegle załączonej do zacisków źródła prądowego [4]:

b wlasciwosci wybranych zabezpieczen wz3 1
Wzór 3

Wówczas stan izolacji sieci opisany jest zależnością [4]:

b wlasciwosci wybranych zabezpieczen wz4 1
Wzór 4

gdzie:

Iv – wartość średnia prądu pomiarowego zabezpieczenia upływowego, w [A],

Rv – wartość rezystancji równoległej zabezpieczenia upływowego, w [Ω].

W artykule zestawione i porównane zostaną wymagania obowiązujących norm górniczych. W dalszej kolejności porównane zostaną właściwości poszczególnych typów zabezpieczeń upływowych dostępnych na polskim rynku. Na koniec przeprowadzona zostanie próba analizy właściwości dostępnych na rynku zabezpieczeń upływowych pod kątem obowiązujących norm górniczych.



Wymagania norm górniczych

Eksploatacji sieci i urządzeń elektrycznych towarzyszą zagrożenia związane z możliwością porażenia prądem elektrycznym. Ze względu na panujące warunki w kopalnianej, dołowej sieci elektrycznej, do wspomnianych zagrożeń dochodzą jeszcze zagrożenia pożarowe i wybuchowe.

W celu ograniczenia możliwości pojawienia się wspomnianych zagrożeń, w dołowej sieci kopalnianej stosuje się zabezpieczenia upływowe, zabezpieczenia blokujące oraz układy do kontroli ciągłości uziemienia. W artykule omówione zostaną wymagania dotyczące zabezpieczeń upływowych. Znormalizowanie wspomnianych wymagań ma na celu zapewnienie określonego poziomu bezpieczeństwa pracy ludzi i urządzeń elektrycznych pracujących w podziemiach kopalń.

Dostępne na rynku zabezpieczenia upływowe powinny spełniać określone wymagania sformułowane w obowiązujących normach: PN‑EN 61557‑8:2004 Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1 kV i stałych do 1,5 kV. Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych. Część 8: Urządzenia do monitorowania stanu izolacji w sieciach IT [5] oraz PN-G-42040:1996 Środki ochronne i zabezpieczające w elektroenergetyce kopalnianej Zabezpieczenia upływowe Wymagania i badania [6].

Wymienione obowiązujące normy, uwzględniają trudne warunki panujące w kopalniach (wilgotność, zapylenie, zagrożenia związane z metanem). Określone przez nie wymagania dotyczą parametrów najważniejszych wielkości związanych z pracą zabezpieczeń upływowych. Do najważniejszych z nich zalicza się:

  • napięcie pomiarowe,
  • wartość rezystancji nastawczej,
  • czas zadziałania zabezpieczenia.

Porównanie wymagań obowiązujących norm: PN‑EN‑61557‑8 oraz PN‑G‑42040 zestawiono w tab. 1.

b wlasciwosci wybranych zabezpieczen tab1
Tab. 1. Porównanie wymagań dla urządzeń służących do monitorowania stanu izolacji w sieciach IT

Z analizy treści norm wynika, że norma PN-G-42040 jest dużo bardziej szczegółowa i restrykcyjna. Wymagania normy PN-EN 61557-8 ograniczają się do określenia wartości napięcia i prądu pomiarowego, minimalnej rezystancji i impedancji wewnętrznej zabezpieczenia oraz podania czasu zadziałania dla rezystancji dwukrotnie mniejszej od wartości nastawczej. Do najważniejszych różnic pomiędzy wspomnianymi w tab. 1. normami można zaliczyć określenie czasu zadziałania zabezpieczenia dla określonej sieci niskiego napięcia (np. 70 ms dla sieci 1000 V) oraz wartości rezystancji, przy której zabezpieczenie nie powinno zadziałać (przy rezystancji 1,5 razy większej od rezystancji nastawczej).

Wraz ze wzrostem wartości napięcia sieci, próg zadziałania zabezpieczeń upływowych przesuwa się w kierunku coraz większych wartości rezystancji (tab. 2.).  Jednocześnie skróceniu ulega czas, po którym zabezpieczenie powinno zadziałać (tab. 2.). Przykładowo dla sieci 1000 V próg zadziałania zabezpieczenia upływowego wynosi 30 kW, zaś wymagany czas zadziałania zabezpieczenia w tym przypadku ustalono arbitralnie na 70 ms.

b wlasciwosci wybranych zabezpieczen tab2

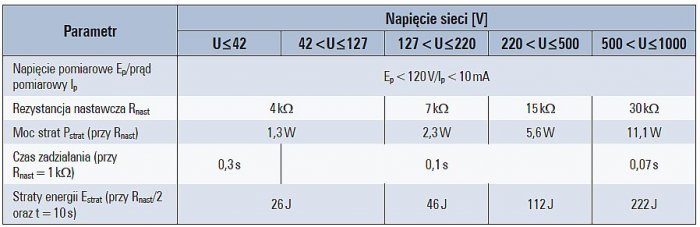

Tab. 2. Zestawienie wymagań dotyczących czasów zadziałania zabezpieczeń upływowych, rezystancji nastawczych i odpowiadającym im punktowym stratom mocy i energii

Zwiększanie rezystancji nastawczej (wraz ze wzrostem napięcia sieci) ma także na celu obniżenie powstających strat mocy w środowisku, w którym występują zagrożenia pożarowe i wybuchowe. Wartości strat mocy odpowiadające rezystancji nastawczej zabezpieczeń upływowych (dla poszczególnych zakresów napięciowych) zestawiono w (tab. 2.). Ma to znaczenie szczególnie w przypadku punktowego obniżenia rezystancji doziemnej. Taki punkt może być źródłem potencjalnego zagrożenia, zwłaszcza w sytuacji, gdyby wartość rezystancji doziemnej nieznacznie przekraczała wartość nastawczą. Wówczas stan taki mógłby trwać długo i prowadzić do wydzielenia w tym miejscu zwiększonej ilości energii.

Skracanie czasu zadziałania zabezpieczenia upływowego ma na celu także ograniczenie ilości energii wydzielanej w środowisku pracy urządzeń elektrycznych zwłaszcza w sytuacjach awaryjnych.

Normy nie określają czasu zadziałania zabezpieczeń przy rezystancji nastawczej. Określona jest ona dla połowy tej wartości. W tych warunkach dla sieci 1000 V może wydzielić się energia 222 J. Jest to na tyle mała wartość energii, że nie powinna ona doprowadzić do sprowadzenia niebezpieczeństwa wybuchu w środowisku podziemi kopalń (graniczna wartość takiej energii wynosi około 4000 J [1]). Część zabezpieczeń, ze względu na sposób działania, charakteryzuje się wydłużonym czasem reakcji w przypadku symetrycznego obniżenia rezystancji doziemnej. Może to prowadzić do sytuacji, w której symetryczne obniżenie rezystancji doziemnej do wartości 1 kW może być wyłączone dopiero po kilku sekundach. W przypadku punktowego obniżenia rezystancji doziemnej do wartości 1 kW trwającego 10 s wydzielona energia jest mniejsza od 2 kJ, a tym samym mniejsza od energii powodującej niebezpieczeństwo pożaru (4 kJ).

Właściwości zabezpieczeń upływowych

tab. 3. zestawiono własności zabezpieczeń upływowych opartych: na stałym napięciu oraz stałym prądzie pomocniczym (pracujących w układzie omomierza szeregowego lub równoległego) oraz zmiennym napięciu pomocniczym (pracującym w układzie omomierza szeregowego).

Biorąc pod uwagę odporność układu na napięcia zakłócające bez dodatkowego filtra, zabezpieczenia oparte na stałym napięciu pomocniczym charakteryzują się względnie niskim poziomem napięć zakłócających w napięciu pomiarowym (od kilku do kilkunastu V) w porównaniu do zabezpieczeń opartych na prądowym źródle pomocniczym, gdzie napięcia zakłóceń osiągają wartości kilkuset V (zarówno dla układów pracujących w układzie omomierza szeregowego, jak i równoległego). W zabezpieczeniach opartych na stałym prądzie pomocniczym przedział dopuszczalnych napięć na źródle pomocniczym jest ograniczony parametrami zastosowanego ogranicznika napięć (omomierz szeregowy) lub wartościami rezystancji równoległej Rv (omomierz równoległy). W związku z tym zachodzi potrzeba skutecznego ograniczenia napięć zakłócających na wejściu członu pomiarowego.

Czułość przetwarzania rezystancji w zabezpieczeniach opartych: na stałym napięciu pomocniczym oraz stałym prądzie pomocniczym i pracujących w układzie omomierza równoległego jest zmienna i odwrotnie proporcjonalna do kwadratu rezystancji wypadkowej.

b wlasciwosci wybranych zabezpieczen tab3
Tab 3. Porównanie własności zabezpieczeń z napięciowym bądź prądowym źródłem pomocniczym

W przypadku prądowego źródła pomocniczego (omomierz szeregowy) czułość przetwarzania rezystancji jest stała i proporcjonalna do prądu pomocniczego. Wydaje się, że jest to zasadnicza korzyść stosowania zabezpieczenia opartego na stałym prądzie pomocniczym (pracującego w układzie omomierza szeregowego) w stosunku do zabezpieczeń opartych na stałym napięciu pomocniczym. W obwodzie omomierza szeregowego z napięciem pomocniczym można poprzez odpowiedni dobór rezystencji szeregowej Rp uzyskać pożądane tłumienie obwodu większe od krytycznego (w celu uniknięcia przebiegów oscylacyjnych o częstotliwościach mniejszych niż sieciowa).

W układach ze stałym prądem pomocniczym i pracujących w układzie omomierza szeregowego w większości rozwiązań fabrycznych występuje tłumienie mniejsze od krytycznego. Powoduje to pojawienie się w przebiegu napięcia pomiarowego oscylacji o częstotliwości istotnie mniejszej od częstotliwości sieciowej, zarówno podczas załączenia zabezpieczenia upływowego do sieci, jak i podczas istotnego obniżenia rezystancji doziemnej Rd.

Trudność zapewnienia tłumienia większego od krytycznego wynika z konieczności szeregowego połączenia rezystancji pomocniczej Rp (o odpowiednio dużej wartości) z mierzoną rezystancją doziemną Rd. Zwiększenie wartości rezystancji szeregowej Rp w obwodzie ze stałym prądem pomocniczym powoduje wzrost wartości ustalonej napięcia pomiarowego, przy którym zabezpieczenie upływowe powinno zadziałać. W przypadku układów z pomocniczym źródłem prądowym i pracujących w układzie omomierza równoległego również występuje trudność zapewnienia tłumienia większego od krytycznego. Osiągnięcie przebiegu aperiodycznego napięcia pomiarowego wymagałoby użycia kondensatora filtrującego CA o dużej pojemności. Jednakże zwiększanie pojemności CA przyczynia się do wydłużenia czasu reakcji układu na pojawiające się zakłócenia.

Możliwość pracy przy dwóch kierunkach prądu pomiarowego w zabezpieczeniach upływowych (konieczna w przypadku występowania układów przekształtnikowych) opartych na napięciu pomocniczym jest w miarę prosta. Natomiast w przypadku zabezpieczeń opartych na stałym prądzie pomiarowym (pracujących w układzie omomierza szeregowego) prąd o przeciwnym kierunku może zamknąć się jedynie przez zastosowany ogranicznik napięcia.

Również w przypadku zabezpieczeń upływowych opartych na stałym prądzie pomocniczym i pracujących w układzie omomierza równoległego, możliwość pracy układu pomiarowego w obu kierunkach prądu pomiarowego wydaje się trudna. Trudność polega na interpretacji wartości prądu pomiarowego i przypisaniu mu konkretnej rezystancji (przy założeniu przepływu prądu w obu kierunkach przez człon pomiarowy Rv). Przytoczone właściwości omawianych typów zabezpieczeń wskazują na to, że spełnienie normy PN-G-42040 można najłatwiej osiągnąć w zabezpieczeniach upływowych opartych na stałym napięciu pomiarowym.

tab. 4. dokonano zestawienia właściwości dostępnych zabezpieczeń upływowych. Pod uwagę wzięto: rodzaj źródła pomocniczego (napięciowe U, prądowe I), wartość napięcia pomiarowego lub pomocniczego Up, wartość maksymalnego prądu pomiarowego (prąd zwarcia Ipz), wartość rezystancji Ri i impedancji wewnętrznej Zi zabezpieczenia upływowego, relację prądu zakłócającego Iz (składowej o częstotliwości sieciowej) do prądu zwarcia Ipz (dla Rd = 0 Ω), czas zwłoki Tzw (opóźnienia zadziałania zabezpieczenia upływowego) oraz zgodność z normą PN-G-42040. W większości przypadków oparto się na dostępnej dokumentacji technicznej.

b wlasciwosci wybranych zabezpieczen tab4
Tab. 4. Właściwości wybranych centralnych zabezpieczeń upływowych spotykanych na rynku

Z przedstawionych w tab. 4. danych wynika, że większość dostępnych na rynku centralnych zabezpieczeń upływowych pracuje w oparciu o prądowe źródło pomocnicze. Ponadto można zauważyć, że większość stosowanych w polskim górnictwie zabezpieczeń upływowych charakteryzuje się impedancją wejściową znacznie mniejszą od wartości zalecanej, wynikającej z normy EN 61557-8 (250 W/V). W warunkach roboczych dołowa sieć kopalniana charakteryzuje się impedancją doziemną mniejszą od 30 W/V. W tych warunkach norma dopuszcza, aby impedancja wejściowa zabezpieczenia upływowego była większa od 15 kW (ten warunek spełniony jest przez analizowane zabezpieczenia).

Stosowane zabezpieczenia upływowe pracują przy dużym rozrzucie napięć pomocniczych lub pomiarowych (od 19 do 115 V) oraz dużym zakresie stosowanych prądów pomocniczych lub pomiarowych (od 0,2 do około 2 mA). Zastosowanie zabezpieczeń upływowych o dużych wartościach napięć pomocniczych lub pomiarowych pozwala zmniejszyć iloraz prądu zakłócającego Iz do maksymalnego prądu pomiarowego Ipz. Analizowane zabezpieczenia upływowe charakteryzują się współczynnikiem Iz/Ipz od 4 do ponad 20. W związku z tym pracują one przy dużym poziomie zakłóceń (zwłaszcza w warunkach jednofazowego obniżenia impedancji doziemnej). Tak duży poziom zakłóceń utrudnia selektywne wykrywanie rezystancyjnego upływu w krótkim czasie.

Część producentów centralnych zabezpieczeń upływowych informuje o spełnieniu przez ich zabezpieczenia wymagań normy PN-G-42040. Z zamieszczonych danych zabezpieczeń upływowych wynika, że spełnienie omawianych w artykule norm może być jednak problematyczne. Szczególnie trudne może być spełnienie wymagania normy PN-G-42040 dotyczącego czasu zadziałania zabezpieczenia w przypadku obniżenia się rezystancji doziemnej do wartości 1 kW (dla sieci 1000 V ustalone arbitralnie na 70 ms) przy jednoczesnym spełnieniu wymagań dotyczących odporności zabezpieczeń upływowych na zakłócenia wskazane w normie.

Biorąc pod uwagę ilość energii wydzielanej w czasie 70 ms oraz występujące zakłócenia w czasie pracy zabezpieczenia wydaje się, że wymagany czas zadziałania zabezpieczenia mógłby zostać wydłużony powyżej 100 ms (dla napięcia 1000 V) w sieciach bez zainstalowanych przekształtników i kilku s w sieciach, w których pracują przekształtniki energoelektroniczne.

Literatura

  1. S. Boron, Wpływ zabezpieczeń elektroenergetycznych na zagrożenie wybuchowe i pewność zasilania instalacji przodkowych, KKEG’16, Szczyrk 2016, s. 223-232.
  2. A. Marek, Wybrane zagadnienia ochrony ziemnozwarciowej w sieciach dołowych. Mechanizacja i Automatyzacja Górnictwa, 2012, 1/491, s. 13-20.
  3. A. Marek, Wybrane zagadnienia centralnych zabezpieczeń upływowych z pomocniczym źródłem prądowym. Konferencja naukowo – techniczna EMTECH 2014, Szczyrk 2014, str. 82-91.
  4. Marek A.: Właściwości centralnych zabezpieczeń upływowych opartych na omomierzu równoległym z pomocniczym źródłem prądowym. KKEG 2014, Szczyrk 2014, w druku.
  5. Norma Europejska, EN 61557–8, Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych 1 kV i stałych do 1,5 kV – Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych. Część 8: Urządzenia do monitorowania stanu izolacji w sieciach IT.
  6. Polska Norma, PN–G–42040: 1996 Środki ochronne i zabezpieczające w elektroenergetyce kopalnianej. Zabezpieczenia upływowe. Wymagania i badania.
  7. BARTEC: Centralno – blokujące zabezpieczenia upływowe typu ER 100im, instrukcja obsługi, Tychy, październik 2009.
  8. EMAG: Zabezpieczenie upływowe centralne typu RRgFx/M, Katowice.
  9. Invertim: Przekaźnik mikroprocesorowy sterowniczo–zabezpieczeniowy typu PM–2, instrukcja obsługi, wersja 1.1.0a, Otwock Mały, wrzesień 2013.
  10. Izol Plast: Instrukcja obsługi i użytkowania uniwersalnego urządzenia kontrolno–zabezpieczającego typu UCMI 2, Rogów, czerwiec 2011.
  11. Izol Plast: Instrukcja obsługi uniwersalnego urządzenia kontrolno–zabezpieczającego typu UCMI, Rogów, czerwiec 2008.
  12. Kopex, Elgór + Hansen: Centralne zabezpieczenie typu EH–C05K, EH–C10K, EH–C11K, Chorzów.
  13. Kopex, ZEG: Centralno – blokujące zabezpieczenie upływowe: RRgx–A02, RRgx–A05, RRgx–A10, Tychy.
  14. Bender: Instrukcja obsługi i użytkowania przekaźnika kontroli izolacji sieci AC IRDH275(B).
