Są one zbudowane z: transformatora lub transformatorów elektromedycznych, układu samoczynnego załączenia linii rezerwowej (SZR), układu kontroli napięcia i prądu, izolacji sieci separowanej, lokalizatorów doziemienia w poszczególnych obwodach wyjściowych, kaset lub paneli zespolonych w celu sygnalizacji w zasilanych pomieszczeniach, systemów zdalnego nadzoru i interfejsów sygnałowych do wymiany informacji z innymi podsystemami szpitalnymi. Obowiązuje zasada: jedno pomieszczenie – jeden układ elektromedyczny w układzie IT zasilany ze specjalnego transformatora. Należy stosować zestawy prefabrykowane fabrycznie, z deklaracją CE, protokołem pierwszego uruchomienia i protokołem badań na zgodność z PN-EN 61439-1,-2 jak dla każdych zestawów rozdzielczych.
Są to fakty ogólnie znane osobom zajmującym się projektowaniem, wykonawstwem i eksploatacją tych systemów. Jednak istnieją mniej znane aspekty sieci IT, które warto przybliżyć.
W artykule:
Struktura układu IT – przegląd
Selektywność zabezpieczeń
Dobór UPS do zasilania sieci IT, czyli próba pogodzenia ognia z wodą
Komunikacja i inne ważne aspekty eksploatacji UPS-ów medycznych
Rys. 1. Zestaw rozdzielczy sieci medycznej IT UEI710-80-2-12-B16-IFS fot. R. Makarewic
Struktura układu IT – przegląd
Podstawowy układ zasilania z wykorzystaniem jednego transformatora przedstawia rysunek 2. Niemniej wspomnieć należy o innych konfiguracjach: układ z dwoma transformatorami w dwóch torach zasilania (używany dawniej dla zwiększenia niezawodności układu, obecnie rzadko stosowany), układ z transformatorem zasilanym międzyfazowo z przekładnią 400/230 V (używany aby zmniejszyć wartość prądu w liniach zasilających), układ z transformatorem trójfazowym (dopuszczalny wyłącznie, jeśli w pomieszczeniu występuje urządzenie elektromedyczne z trójfazowym zasilaniem), układ bez SZR (stosowany dla pomieszczeń o niewielkim ryzyku medycznym, jak gabinety zabiegowe, pomieszczenia weterynaryjne).
Szerzej należy omówić układ z transformatorem zasilanym międzyfazowo z przekładnią 400/230 V, który pozwala na łatwiejsze zapewnienie selektywności zabezpieczeń w torze zasilania transformatora.
Rys. 2. Układ zasilania sieci o układzie IT w wykonaniu podstawowym rys. R. Makarewicz
Rys. 3. Transformator medyczny TRIT fot. R. Makarewicz
Selektywność zabezpieczeń
Dla obwodów zasilania IT obowiązują takie same zasady selektywności zabezpieczeń jak dla innych układów zasilających; jedyna różnica polega na tym, że pojedyncze doziemienie nie powoduje zadziałania zabezpieczeń zwarciowych, ale przy podwójnym doziemieniu zabezpieczenia muszą zadziałać. Ponieważ ze względu na niezawodność dostaw energii w układach przeznaczonych dla szpitali nie stosuje się wyłączników różnicowoprądowych parametry zwarciowe muszą zostać tak dobrane, aby zostały spełnione wymagania normy PN-HD 60364-41-1.
Wkładki topikowe do zasilania transformatorów medycznych są zdefiniowane przez producentów transformatorów, mając na uwadze fakt, że muszą być niewrażliwe na prąd rozruchowy transformatora, i spełniają warunek Ir ≤ 12×In).
Spełnienie tego warunku przy zasilaniu przez UPS może okazać się trudne do realizacji. Z jednej strony należy stosować UPS-y zdolne do wytworzenia odpowiedniego prądu nawet przy pracy bateryjnej. Z drugiej, należy rozważyć zastosowanie układu IT z rysunku 4. Układ ten pozwala zastosować mniejsze wkładki topikowe, a co za tym idzie, można zastosować UPS o mniejszym prądzie zwarciowym.
Rys. 4. Układ IT z transformatorem zasilanym międzyfazowo rys. R. Makarewicz
Dobór UPS do zasilania sieci IT, czyli próba pogodzenia ognia z wodą
Trzeba stwierdzić, że najczęściej spotykane zastosowanie UPS-ów trójfazowych o mocach rzędu 30 kVA–120 kVA jest złą praktyką, ze względu na złą współpracę z wkładkami gG 25 A do 80 A. Dodatkowo do zasilania 3–4 zestawów elektromedycznych zastosowanie zasilacza UPS 30–40 kVA utrudnia podział mocy na fazy (pamiętajmy, że stosujemy transformatory jednofazowe).
Dlatego należy dążyć do stosowania UPS-ów jednofazowych na wyjściu, o mocy 40 kVA lub większych. Dla rozległych instalacji należy stosować UPS-y trójfazowe o mocy do 160 kVA wzwyż. Alternatywnie można zastosować jednofazowe zasilacze UPS 10 kVA do zasilania każdego układu IT osobno.

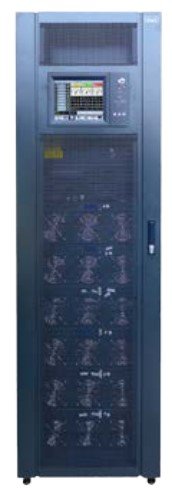

Rys. 5. UPS trójfazowy 100–250 kVA HT33250X, Meredit fot. R. Makarewicz
Zasilacz UPS do zasilania transformatorów elektromedycznych musi spełnić wiele sprzecznych warunków:
selektywność zabezpieczeń (bywa, że UPS w trakcie zwarcia wyłączy się, nie wyzwalając zabezpieczenia zwartego obwodu – rysunek 6.),
moc pojemnościowa generowana na wejściu UPS-a (pamiętajmy, że duży UPS jest znikomo obciążony przez większość czasu pracy, a przy obciążeniu <10% do 20% charakterystyka UPS-a gwałtownie przesuwa się w stronę obciążeń pojemnościowych) może spowodować naliczanie opłat za moc pojemnościową,
odporność na prąd rozruchowy transformatorów (bywa, że przy rozruchu UPS przejdzie na bypass lub wyłączy się całkowicie),
duża zawartość harmonicznych na wyjściu UPS-a (zdarza się, że prowadzi do zniszczenia zasilaczy w urządzeniach medycznych),
zakłócanie UPS-a przez indukcyjność transformatorów (przy małym obciążeniu zasilacz UPS „widzi” na wyjściu odbiornik o bardzo dużym współczynniku mocy indukcyjnej, co w połączeniu z dużą pojemnością stopnia wyjściowego UPS-a <kondensatory falownika, filtr> prowadzi od nienormalnych warunków pracy UPS-a, aż do zniszczenia UPS-a włącznie).

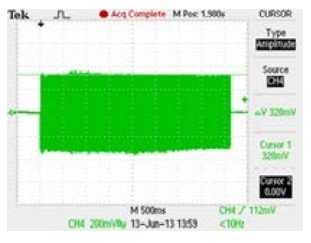

Rys. 6. Zwarcie w obwodzie sieci odbiorczej IT zabezpieczonej zabezpieczeniem B16A, zasilanie z UPS-a w trybie pracy normalnej (praca falownikowa, zasilanie z sieci) fot. R. Makarewicz Kryterium oceny: wyzwolenie zabezpieczenie B16A, zasilacz UPS nie zmienia trybu pracy (powinien dostarczać energię po eliminacji zabezpieczenia), wynik negatywny – zabezpieczenie B16A nie zostało wyzwolone, po 0,5 s zwarcia zasilacz wyłączył falownik, sygnalizując zwarcie wyjścia i nie przełączając na bypass
Rys. 8. Kaseta sygnalizacyjna układów medycznych typ BMTI5 S, Esa Grimma fot. R. Makarewicz
Aby zaradzić tym utrudnieniom, które są w zasadzie nieuniknione, należy dokonywać selekcji UPS-ów ze względu na: prąd zwarciowy falownika, charakterystykę harmonicznych na wyjściu (szczególnie w niedociążeniu), dopuszczalny zakres mocy obciążenia (poj. – ind.), dopuszczalny prąd rozruchowy, odporność na skok obciążenia. Te parametry powinny być potwierdzone przez dostawcę, o ile to możliwe badaniami, a najlepiej stosować UPS oraz zestawy elektromedyczne jednego dostawcy, tak aby odpowiedzialność spoczywała po stronie jednej firmy.
Drugim rozwiązaniem jest zastosowanie UPS-a medycznego we właściwym tego słowa znaczeniu.
Są to UPS-y jednofazowe, o mocach od 7,5 aż do 80 kVA, z prądem zwarciowym falownika (5–8)×In, dostosowane do odbiorników o współczynniku mocy Ind. (0,8–1). Tego rodzaju UPS-y nie są w Polsce popularne ze względu na wysoką cenę, ale tylko ich zastosowanie rozwiązuje kompleksowo wszystkie ww. problemy.

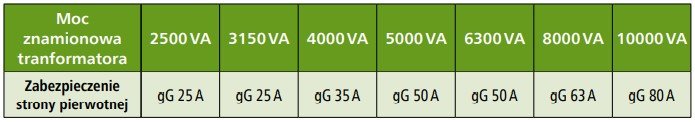

Tab. 1. Dobór zabezpieczeń w torze zasilania transformatorów TRIT produkcji Meredit
Komunikacja i inne ważne aspekty eksploatacji UPS-ów medycznych
UPS koniecznie musi zapewniać zdalne informowanie obsługi o niestandardowym trybie pracy i o awariach. W tym celu należy połączyć wyjścia sygnałowe UPS-a z kasetą układu IT, aby sygnalizowała ona ww. nieprawidłowe stany. Dodatkowo, należy stosować systemy zdalnego monitoringu, czyli podłączać UPS do coraz częściej stosowanych systemów BMS.
Należy dbać o regularne wykonywanie przeglądów okresowych i wymianę elementów podlegających naturalnemu zużyciu (baterie, kondensatory i wentylatory). Ważne są też warunki środowiskowe (wilgotność, zalanie, zapylenie, czynniki chemiczne).
Niniejszy artykuł tylko sygnalizuje zagadnienia doboru elektromedycznych układów IT i UP. Na czym bazować w codziennej praktyce? Należy znać i stosować normy (zarówno polską, jak i niemiecką DIN VDE, która znacznie dokładniej precyzuje wymagania w przedsatwionym zakresie); zapoznać się z literaturą z tego zakresu; używać wsparcia producentów (pomoc projektowa, szkolenia, bieżące porady); śledzić dobre praktyki doświadczonych projektantów.
