Uniwersalna metoda obliczania wartości prądów w przewodach odgromowych linii napowietrznych

Universal method of currents calculation in earth wires of overhead transmission lines

Artykuł przedstawia nowatorską metodę obliczania wartości prądów płynących w przewodach odgromowych linii elektroenergetycznych w czasie zwarć mogącą być stosowaną dla złożonych układów sieciowych.

Przewody odgromowe stanowią obok konstrukcji wsporczych (słupów) i przewodów fazowych ważną część linii elektroenergetycznej. Podstawowym celem ich instalowania jest zapewnienie ochrony dla przewodów fazowych przed bezpośrednimi wyładowaniami atmosferycznymi. Jednak ich wpływ na linię nie ogranicza się jedynie do zapewnienia ochrony odgromowej. Przewody odgromowe także biorą udział w przepływie prądów zwarciowych w czasie zwarć doziemnych oraz wpływają na system ochrony przeciwporażeniowej linii.

Zobacz także

Linie kablowe czy linie napowietrzne - czynniki wpływające na wybór rodzaju linii wysokiego napięcia

Linie kablowe czy linie napowietrzne - czynniki wpływające na wybór rodzaju linii wysokiego napięcia

W artykule o istotnych kwestiach dotyczących dyskusji na tematy budowy współczesnych elektroenergetycznych linii napowietrznych lub linii kablowych.

W artykule o istotnych kwestiach dotyczących dyskusji na tematy budowy współczesnych elektroenergetycznych linii napowietrznych lub linii kablowych.

Oddziaływanie linii i stacji elektroenergetycznych na środowisko - czy pola elektromagnetyczne niskiej częstotliwości mogą wywoływać choroby lub przyspieszać ich rozwój?

Oddziaływanie linii i stacji elektroenergetycznych na środowisko - czy pola elektromagnetyczne niskiej częstotliwości mogą wywoływać choroby lub przyspieszać ich rozwój?

W artykule przedstawiono wyniki najnowszych badań in vivo i in vitro, a także badań epidemiologicznych, określających przypuszczalny związek pomiędzy narażeniem na działanie pola elektromagnetycznego niskiej...

W artykule przedstawiono wyniki najnowszych badań in vivo i in vitro, a także badań epidemiologicznych, określających przypuszczalny związek pomiędzy narażeniem na działanie pola elektromagnetycznego niskiej częstotliwości ELF (Extra Low Frequency) a chorobami nowotworowymi, zaburzeniami układu nerwowego oraz innymi efektami biologicznymi, które scharakteryzowano w raportach, artykułach popularnonaukowych oraz w wydawnictwach konferencyjnych.

Projekt modelu laboratoryjnego linii napowietrznej do badania zabezpieczeń sieci elektroenergetycznych WN

Projekt modelu laboratoryjnego linii napowietrznej do badania zabezpieczeń sieci elektroenergetycznych WN

W artykule przedstawiono zasady wyposażania i rodzaje automatyki zabezpieczeniowej linii przesyłowych 110 kV, opracowany model linii typu P oraz dobór jego parametrów, symulację zwarć wielkoprądowych na...

W artykule przedstawiono zasady wyposażania i rodzaje automatyki zabezpieczeniowej linii przesyłowych 110 kV, opracowany model linii typu P oraz dobór jego parametrów, symulację zwarć wielkoprądowych na opracowanym modelu linii w programie MATLAB oraz koncepcję stanowiska laboratoryjnego wraz z realizującym funkcje zabezpieczeniowe zespołem automatyki zabezpieczeniowej CZAZ-RL.

Wartości prądów płynących w przewodach odgromowych przy zwarciach mogą osiągać znaczne wartości. Powoduje to powstawanie szeregu zagrożeń, które nie występują w czasie normalnej pracy linii elektroenergetycznej.

Wartości prądów płynących w przewodach odgromowych przy zwarciach mogą osiągać znaczne wartości. Powoduje to powstawanie szeregu zagrożeń, które nie występują w czasie normalnej pracy linii elektroenergetycznej.

  • Podstawowym zagrożeniem jest wzrost temperatury przewodu na skutek nagrzewania przez przepływający prąd zwarciowy. Zagrożenie to jest bardzo realne, ponieważ przekrój przewodów odgromowych jest znacznie mniejszy niż przewodów fazowych.
  • Drugim zagrożeniem związanym z przepływem części prądu zwarciowego przez przewody odgromowe jest zwiększenie ryzyka porażenia prądem elektrycznym.
    Zwarcie doziemne występujące na dowolnym słupie linii elektroenergetycznej powoduje na skutek przepływu części prądu zwarciowego przez uziom tego słupa wzrost napięcia dotykowego oraz napięcia krokowego w otoczeniu słupa stanowiącego bezpośrednie zagrożenie dla przebywających tam ludzi czy zwierząt. Ponadto, na skutek połączenia wszystkich słupów linii przewodami odgromowymi, część prądu zwarciowego płynie także przez uziomy pozostałych słupów linii i powoduje wzrost ich potencjału. Skutkuje to „rozsianiem” zagrożenia porażeniowego wzdłuż całej linii dotkniętej zwarciem.

Powyższe dwa czynniki powodują, że konieczne jest precyzyjne określenie wartości prądów płynących w przewodach odgromowych i uziomach słupów przy zwarciach doziemnych. Pozwala to na prawidłowe dobranie przewodów odgromowych pod kątem ich wytrzymałości cieplnej, a także daje możliwość weryfikacji systemu ochrony przeciwporażeniowej linii elektroenergetycznej, co przekłada się na bezpieczeństwo pracy linii elektroenergetycznej, a tym samym na bezpieczeństwo pracy całego systemu elektroenergetycznego.

Problem obliczania rozpływu prądów w przewodach odgromowych linii elektroenergetycznych nie jest nowy i pojawia się w publikacjach naukowych od ponad pięćdziesięciu lat.Liczba prac, które powstały w tej dziedzinie jest znaczna, co świadczy o bardzo dużym praktycznym znaczeniu problemu i jednoczesnej chęci doskonalenia istniejących metod obliczeniowych.Najważniejsze światowe trendy poszukiwania rozwiązaniu problemu zawarte są w pracach [1–9].

W Polsce rozpowszechniony jest program MeLinet [10] służący do doboru przewodów odgromowych linii napowietrznych. Obliczenia wykonywane przez ten program oparte są na uproszczonym modelu linii łączącej dwie stacje elektroenergetyczne.

Uproszczony model linii uwzględnia jeden zastępczy przewód fazowy, którym płynie suma prądów fazowych (3I0) oraz pojedynczy przewód odgromowy [10], [11]. Oba przewody są sprzężone magnetycznie, co odwzorowane jest przez uśrednione wartości impedancji wzajemnej.

Przewód odgromowy jest modelowany, jako n szeregowo połączonych przęseł, uziemionych na końcach przez rezystancję odzwierciedlającą uziemienia kolejnych słupów.

Podstawowym ograniczeniem stosowanego modelu jest brak możliwości uwzględnienia drugiego przewodu odgromowego oraz brak możliwości wykonywania analiz dla złożonych układów sieciowych.

Analiza stosowanych na świecie metod wskazuje, że brak jest obecnie metody uniwersalnej, pozwalającej na analizę dowolnych układów sieciowych, tj. zawierających wiele linii elektroenergetycznych – jedno- i wielotorowych, z jednym lub dwoma przewodami odgromowymi, łączącymi wiele stacji elektroenergetycznych.

Literatura

  1. C. Desieno, P. Marchenko, G. Vassell, „General Equations for Fault Currents in Transmission Line Ground Wires”, IEEE Transactions on Power Apparatus and Systems, vol. PAS-89, no. 8, pp. 1891–1900, 1970.
  2. R. Verma, D. Mukhedkar, „Ground Fault Current Distribution in Sub-Station, Tower and Ground Wire”, IEEE Transactions on Power Apparatus and Systems, vol. PAS-98, no. 3, pp. 724–730, 1979.
  3. J. Endrenyi, „Analysis of Transmission Tower Potentials During Ground Faults”, IEEE Transactions on Power Apparatus and Systems, vol. PAS-86, no. 10, pp. 1274–1283, 1967.
  4. L. Levey, „Computation of fault currents and voltages along a multigrounded neutral power line having multiple phase conductors”, IEEE Transactions on Power Delivery, vol. 6, no. 4, pp. 1541–1548, 1991.
  5. L. M. Popovic, „Practical method for evaluating ground fault current distribution in station, towers and ground wire”, IEEE Transactions on Power Delivery, vol. 13, no. 1, pp. 123–128, 1998.
  6. L. M. Popovic, „A practical method for evaluation of ground fault current distribution on double circuit parallel lines”, IEEE Transactions on Power Delivery, vol. 15, no. 1, pp. 108–113, 2000.
  7. F. Dawalibi, „Ground Fault Current Distribution Between Soil and Neutral Conductors”, IEEE Transactions on Power Apparatus and Systems, vol. PAS-99, no. 2, pp. 452–461, Mar. 1980.
  8. Z. Qi, Z. Rao, „Single-phase to ground fault current distribution in transmission system based on the improved double-side elimination method”, IEEJ Transactions on Electrical and Electronic Engineering, vol. 11, no. 4, pp. 417–424, 2016.
  9. P. L. Buccheri, S. Mangione, „Analysis of ground fault current distribution along nonuniform multi-section lines”, Electric Power Systems Research, vol. 78, no. 9, pp. 1610–1618, 2008.
  10. Podręcznik użytkownika, MeLiNet 2.0, Gliwice, 2016.
  11. W. Nowak, W. Szpyra, R. Tarko, M. Benesz, „Obliczenia prądów płynących w uziemieniach słupów w czasie zwarć jednofazowych w liniach wysokiego napięcia”, Przegląd Elektrotechniczny, vol. 1, no. 6, pp. 205–208, 2016.
  12. J. R. Carson, „Wave Propagation in Overhead Wires with Ground Return”, Bell System Technical Journal, vol. 5, no. 4, pp. 539–554, 1926.
  13. J. Klucznik, Obliczanie rozpływów prądów w przewodach odgromowych linii elektroenergetycznych. Wydawnictwo Politechniki Gdańskiej, Gdańsk 2017.
  14. G. Hachtel, R. Brayton, and F. Gustavson, „The Sparse Tableau Approach to Network Analysis and Design”, IEEE Transactions on Circuit Theory, vol. 18, no. 1, pp. 101–113, 1971.
  15. J. Klucznik, „Earth wires currents calculation by tableau analysis”, Electric Power Systems Research, vol. 151, 2017.

W artykule:

• Zagrożenia powodowane prądami zwarciowymi w przewodach odgromowych i uziomach słupów
• Uniwersalna metoda obliczania rozpływu prądów w przewodach odgromowych
• Przykłady obliczeń
• Weryfikacja metody

Streszczenie

W artykule przedstawiono nowatorską metodę obliczania wartości prądów płynących w przewodach odgromowych linii elektroenergetycznych w czasie zwarć. Metoda może być stosowana dla złożonych układów sieciowych, składających się z kilku stacji oraz różnych typów linii. Analizowane mogą być linie jedno- i dwutorowe z jednym bądź dwoma przewodami odgromowymi. Metoda pozwala na dobór przewodów odgromowych pod względem wytrzymałości cieplnej z mniejszym ryzykiem niepewności niż powszechnie stosowane metody. Prezentowana metoda obliczeniowa pozwala również na ocenę ochrony przeciwporażeniowej linii, poprzez wyznaczenie wartości prądów płynących w uziomach słupów.

Abstract

The paper presents a new method for calculating of currents in the earth wires during a phase to earth fault. The method can be used for analysis of power system that consists a several number of substations and transmission lines of different types. It can be used for analysis of single and double circuit overhead transmission lines with one or two earth wires. The method allows for earth wire thermal rating selection with lower level of uncertainty compared to the existing calculation methods. Additionally it allows for evaluation of shock hazards by calculating earthing currents and voltages for every tower of the line.

Aby zobaczyć pełną treść artykułu, wykup abonament

Powiązane

Inteligentny budynek, poradnik projektanta, instalatora i użytkownika

Inteligentny budynek, poradnik projektanta, instalatora i użytkownika

Nakładem Wydawnictwa Naukowego PWN S.A. został opublikowany wiosną 2019 roku poradnik projektanta, instalatora i użytkownika pt. „Inteligentny budynek”. Prezentowana książka została opracowana przez doświadczony...

Nakładem Wydawnictwa Naukowego PWN S.A. został opublikowany wiosną 2019 roku poradnik projektanta, instalatora i użytkownika pt. „Inteligentny budynek”. Prezentowana książka została opracowana przez doświadczony zespół inżynierów oraz pracowników naukowych Politechniki Warszawskiej. Treść publikacji składa się z pięciu rozdziałów poprzedzonych wstępem oraz wprowadzeniem do problematyki inteligentnego budynku.

news Oświetlenie i elektrotechnika przemysłowa

Oświetlenie i elektrotechnika przemysłowa

Kolejna edycja Targów Techniki Świetlnej LUMENexpo oraz Salonu Elektrotechniki Przemysłowej odbędzie się już jesienią tego roku. Na wydarzenie zapraszamy do Centrum Targowo-Konferencyjnego Expo Silesia...

Kolejna edycja Targów Techniki Świetlnej LUMENexpo oraz Salonu Elektrotechniki Przemysłowej odbędzie się już jesienią tego roku. Na wydarzenie zapraszamy do Centrum Targowo-Konferencyjnego Expo Silesia w Sosnowcu, w dniach 23-24 października 2019 roku.

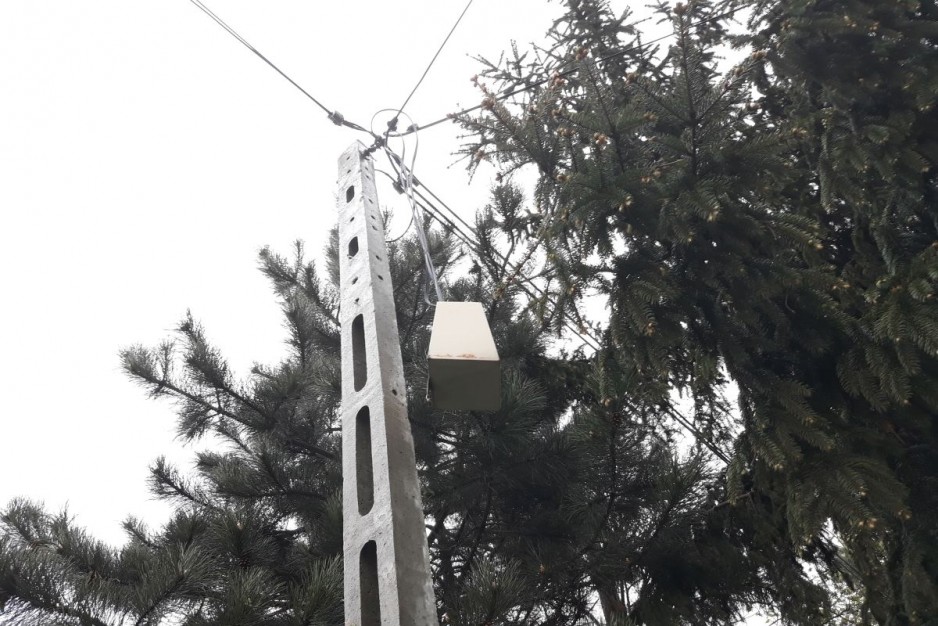

Napowietrzna puszka łączeniowa?
