Statystyczna analiza planowych prac eksploatacyjnych w elektroenergetycznych sieciach dystrybucyjnych SN i nn

Statistical analysis of planned maintenance works in MV and LV power distribution networks

W artykule przedstawiono wyniki statystycznej analizy planowych prac eksploatacyjnych realizowanych w elektroenergetycznych sieciach dystrybucyjnych średniego oraz niskiego napięcia.

Planowe przerwy w zasilaniu odbiorców energii elektrycznej związane są z koniecznością przeprowadzenia prac przy urządzeniach elektroenergetycznych w stanie beznapięciowym. Prace planowe mogą mieć bardzo zróżnicowany charakter.

Zobacz także

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu...

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu trwania wyłączeń awaryjnych, czasu przerw w zasilaniu, a także wartości energii elektrycznej niedostarczonej do odbiorców. Przeprowadzono w nim też analizę sezonowości oraz przyczyn awarii linii. Autor przeprowadził obszerne badania niezawodnościowe na podstawie danych pochodzących z terenu dużej...

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia....

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia. W artykule nie przedstawiono wszystkich rozwiązań technicznych w zakresie budownictwa sieciowego, które są stosowane w sieci dystrybucyjnej na terenie naszego kraju, tylko podstawowe.

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu...

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu podłączenia generatora, a także jego moc. Do obliczeń wykorzystano parametry istniejących rzeczywistych linii średniego napięcia. Wykazano, że w przypadku nieodpowiedniego doboru mocy generatora straty mocy w linii mogą wzrosnąć.

W publikacji [8] prace eksploatacyjne w sieciach elektroenergetycznych zostały podzielone na:

  • przeglądy, związane z wykonaniem prac niezmieniających stanu urządzeń, a jedynie utrwalające stan bieżący;
  • prace konserwacyjne, mające na celu odtworzenie właściwego stanu urządzeń i niewymagające znacznych nakładów finansowych;
  • remonty, polegające na przywróceniu urządzeniom ich stanu pełnej sprawności lub też na przystosowaniu ich do nowych warunków eksploatacyjnych;
  • modernizacje, związane z dostosowaniem urządzeń do zmieniających się warunków pracy, jak zmiana parametrów sieci, czy też warunków środowiskowych;
  • wyłączenia bezpieczeństwa, zapewniające ochronę przeciwporażeniową osób pracujących przy sąsiednich obiektach elektroenergetycznych lub podczas przyłączania nowych obiektów.

W artykule:

• Zakresy prac eksploatacyjnych w sieciach elektroenergetycznych i ich cechy szczególne
• Analiza sezonowości prac planowych
• Wpływ temperatury otoczenia na częstość wykonywania prac planowych
• Czas trwania planowych wyłączeń energii elektrycznej
• Energia elektryczna niedostarczona do odbiorców na skutek przerw planowych
• Koszty strat u dystrybutorów oraz u odbiorców energii elektrycznej

Konieczność przeprowadzenia prac planowych ustala się po uprzednich oględzinach urządzeń elektroenergetycznych lub też w wyniku analizy zjawisk zachodzących w sieciach, np. nadmiernych spadków napięcia, nadmiernej asymetrii obciążenia itp.

Streszczenie

W artykule przedstawiono wyniki statystycznej analizy planowych prac eksploatacyjnych realizowanych w elektroenergetycznych sieciach dystrybucyjnych średniego oraz niskiego napięcia. W celu zapewnienia właściwej eksploatacji tych sieci konieczne jest wykonanie szeregu prac, wymagających wyłączenia określonych urządzeń. Sytuacja taka, przy ograniczonych możliwościach rezerwowania w sieciach dystrybucyjnych, skutkuje występowaniem przerw w zasilaniu. W artykule dokonano podziału oraz charakterystyki prowadzonych prac, a także określono podstawowe parametry i charakterystyki dotyczące planowych przerw w zasilaniu energią elektryczną.

Abstract

The article presents the results of statistical analysis of planned maintenance works carried out in medium and low voltage power distribution networks. In order to ensure proper operation of these networks, it is necessary to perform a series of works requiring the shutdown of certain devices. Such a situation, with limited possibilities of reserving in distribution networks, results in interruptions in power supply. The article presents the division and characteristics of the works carried out, as well as the basic parameters and characteristics regarding the planned interruptions in the power supply.

Jeżeli w wyniku oględzin nie stwierdza się wyraźnych usterek, wskazujących na konieczność natychmiastowej interwencji, ustala się termin planowanego przeglądu. Jest on najczęściej zgodny z obowiązującymi przepisami eksploatacyjnymi lub zaleceniami producentów urządzeń elektroenergetycznych, ale może również wynikać z własnych doświadczeń służb eksploatacyjnych.

Podjęcie decyzji o remoncie lub modernizacji sieci elektroenergetycznych musi być poprzedzone zarówno oględzinami, jak i przeglądami.

Wskazana jest również szczegółowa analiza ekonomiczno-gospodarcza.

Konieczność przeprowadzenia remontu lub modernizacji może wynikać także z prowadzonych prac konserwacyjnych, podczas których stwierdzone zostaną nieprawidłowości.

Na rys. 1. przedstawiony został udział prac planowych dotyczących różnych urządzeń elektroenergetycznych, ustalony na podstawie pięciu lat obserwacji w dużej spółce dystrybucyjnej w kraju.

b statystyczna analiza rys1

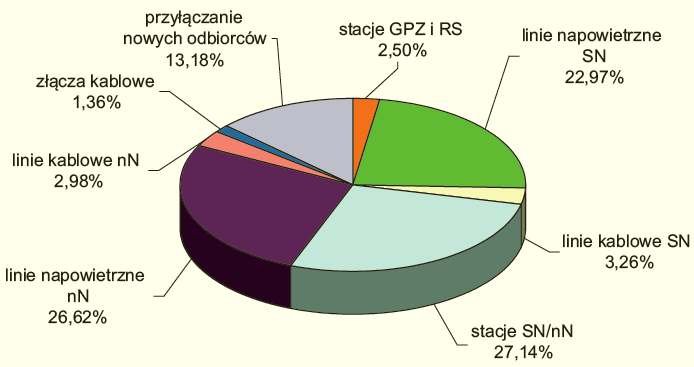

Rys. 1. Udział prac planowych wykonywanych na poszczególnych urządzeniach elektroenergetycznych; rys. A. Ł. Chojnacki, K. J. Chojnacka

Udział poszczególnych rodzajów prac planowych został przedstawiony w tab. 1.

Prace planowe powinny być realizowane w czasie, gdy uciążliwość przerw dla odbiorców jest najmniejsza. Najkorzystniejszym przypadkiem byłoby ich wykonywanie w godzinach nocnych, kiedy większość odbiorców komunalnych nie pobiera znacznych ilości energii. Ze względów technicznych w godzinach nocnych wykonywane są jednak tylko te prace, które mogą być realizowane przy oświetleniu sztucznym, np. w stacjach wnętrzowych.

b statystyczna analiza tab1

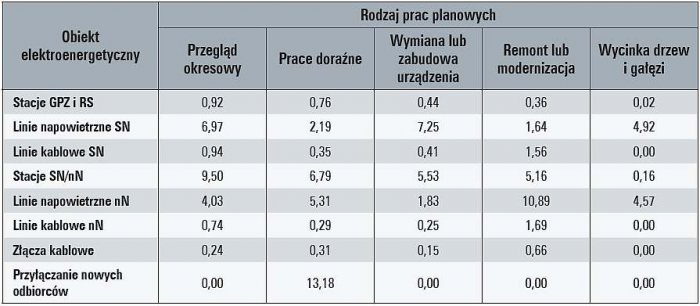

Tab. 1. Udział poszczególnych rodzajów prac planowych związanych z wyłączeniami urządzeń elektroenergetycznych, w [%]

Inną możliwością jest przeprowadzenie prac planowych w dziennych dolinach obciążenia.

Na rys. 2. przedstawione zostały godziny rozpoczęcia prac planowych w ciągu doby.

b statystyczna analiza rys2
Rys. 2. Rozkład wyłączeń planowych w czasie trwania doby; rys. A. Ł. Chojnacki, K. J. Chojnacka

Jak pokazuje histogram na rys. 2., większość wyłączeń planowych ma miejsce w godzinach porannych, tzn. rozpoczyna się w godzinach 8:00–12:00. W znacznej części wyłączenia pokrywają się więc ze szczytem dopołudniowym obciążenia sieci dystrybucyjnych [9]. Sytuacja taka wynika z faktu, iż większość pracowników spółek dystrybucyjnych rozpoczyna pracę między godziną 6:00 a 7:00. Po przyjściu do pracy przystępują oni do przygotowania niezbędnego sprzętu, po czym udają się na miejsce wykonania prac.

Tak więc rozkład zaprezentowany na rys. 2. wynika przede wszystkim z godzin pracy brygad remontowych.

W godzinach wieczornych oraz nocnych w większości spółek pracuje jedynie dyżurne pogotowie energetyczne. Liczba prac planowych jest wówczas ograniczona do niezbędnego minimum.

Histogram na rys. 2. prezentuje godziny rozpoczęcia prac planowych. Rozpoczęte prace są prowadzone przez określony czas, wynikający z ich zakresu. Ciekawą statystyką jest więc ilość prac prowadzonych jednocześnie w kolejnych godzinach doby. Dane takie zostały przedstawione na rys. 3.

b statystyczna analiza rys3
Rys. 3. Rozkład trwania prac planowych w czasie doby; rys. A. Ł. Chojnacki, K. J. Chojnacka

Dane zaprezentowane na rys. 3. wskazują jednoznacznie, iż w godzinach szczytu dopołudniowego prowadzonych jest nawet ponad 60% wszystkich prac planowych związanych z wyłączeniami obiektów elektroenergetycznych.

(...)
