Zastosowanie sztucznej sieci neuronowej do optymalizacji rozpływów mocy w elektroenergetycznych sieciach dystrybucyjnych

Application of artificial neural network to optimization of power flows in power distribution networks

W artykule przedstawiono zastosowanie sieci neuronowej do optymalizacji rozpływów mocy w sieciach dystrybucyjnych, strukturę i parametry zastosowanej sieci neuronowej oraz proces uczenia i jej testowania.

W artykule przedstawiono zastosowanie dwuwarstwowej jednokierunkowej sieci neuronowej do rozwiązania problemu optymalizacji rozpływów mocy w elektroenergetycznych sieciach dystrybucyjnych. Skuteczność zaproponowanej sieci neuronowej oceniono porównując jej wyniki do metodyki „Primal dual interior point method” [7, 9], na której opiera się funkcja „runopf” pakietu „Matpower” [9, 10], który to pakiet jest biblioteką funkcji i procedur utworzonych w programie Matlab.

Zobacz także

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia....

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia. W artykule nie przedstawiono wszystkich rozwiązań technicznych w zakresie budownictwa sieciowego, które są stosowane w sieci dystrybucyjnej na terenie naszego kraju, tylko podstawowe.

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu...

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu trwania wyłączeń awaryjnych, czasu przerw w zasilaniu, a także wartości energii elektrycznej niedostarczonej do odbiorców. Przeprowadzono w nim też analizę sezonowości oraz przyczyn awarii linii. Autor przeprowadził obszerne badania niezawodnościowe na podstawie danych pochodzących z terenu dużej...

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu...

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu podłączenia generatora, a także jego moc. Do obliczeń wykorzystano parametry istniejących rzeczywistych linii średniego napięcia. Wykazano, że w przypadku nieodpowiedniego doboru mocy generatora straty mocy w linii mogą wzrosnąć.

W artykule:

• Czym są sztuczne sieci neuronowe
• Opis problemu
• Opis zastosowanej sieci neuronowej
• Analiza obliczeniowa

Streszczenie

W artykule przedstawiono zastosowanie sieci neuronowej do optymalizacji rozpływów mocy w sieciach dystrybucyjnych. Przedstawiono strukturę i parametry zastosowanej sieci neuronowej oraz proces uczenia i testowania sieci neuronowej. Rezultaty uzyskiwane przez sieć neuronową oceniono porównując jej do rezultatów osiąganych przy użyciu metody „Primal dual interior point method” wykorzystywanej przez funkcje optymalizacyjne pakietu „Matpower”. Obliczenia zrealizowano w środowisku obliczeniowym programu Matlab. Analizy obliczeniowe pokazały, iż zaprojektowana sieć neuronowa uzyskuje zbliżone wyniki jak klasyczne algorytmy optymalizacji.

Abstract

The article presents the use of a neural network to optimize power flows in distribution networks. The structure and parameters of the used neural network as well as the process of learning and testing the neural network are presented. The results of the neural network were compared to the results of the „Primal dual interior point method” method used by the optimization functions of the „Matpower” package. The calculations were made in the Matlab program. Computational analyzes have shown that the designed neural network obtained similar results as classical optimization algorithms.

Sztuczne sieci neuronowe są zbiorem prostych elementów pracujących równolegle, których zasada działania inspirowana jest biologicznym systemem nerwowym. Sztuczną sieć neuronową można wyuczyć realizacji specyficznych funkcji poprzez modyfikację wartości (wag) połączeń pomiędzy neuronami.

Sieci te charakteryzują się zdolnościami wykonywania obliczeń równoległych oraz szybkim przetwarzaniem dużych ilości informacji [1, 8].

Sieci neuronowe umożliwiają także aproksymacją dowolnej funkcji z zadaną dokładnością przy użyciu sieci o odpowiedniej strukturze i dobranych współczynnikach wagowych [2, 8].

Dzięki możliwościom uczenia się i adaptacji sieci neuronowe pozwalają na wydobycie z danych uczących właściwości badanego systemu za pomocą algorytmu uczenia.

Znanych jest wiele rodzajów sieci neuronowych, m.in. sieci jednokierunkowe i rekurencyjne oraz inne [1, 3, 4].

W artykule przedstawiono opis i rezultaty obliczeń, które przeprowadzono dla testowych struktur sieci z pakietu Matpower [9]. Przykładową testową strukturę sieci przedstawiono na rys. 1.

b zastosowanie sztucznej sieci rys1

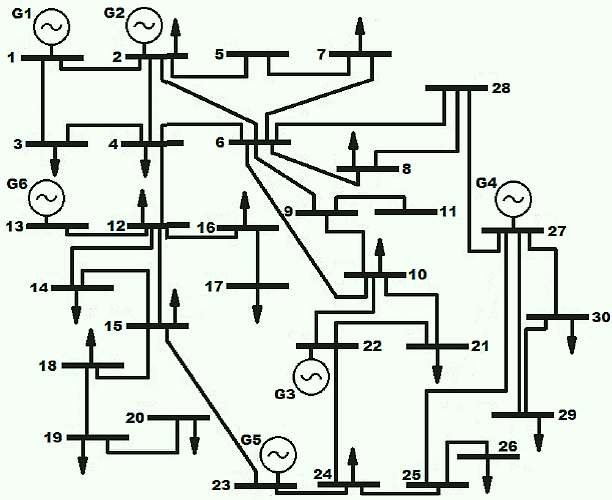

Rys. 1. Sieć testowa 30-węzłowa [9]

Wybór do testów tych struktur sieci pozwolił na porównanie rezultatów sieci neuronowej z rezultatami uzyskiwanymi za pomocą funkcji „runopf” pakietu Matpower, która jest sprawdzonym narzędziem obliczania optymalnych rozpływów mocy w sieciach elektroenergetycznych. Danymi wejściowymi dla sieci neuronowej były m.in. wartości mocy zapotrzebowanych przez węzły odbiorcze sieci dystrybucyjnej.

Opis problemu

Zadaniem zastosowanej sieci neuronowej było wyznaczenie wartości generowanej mocy w punktach zasilania sieci elektroenergetycznej oraz obliczenie optymalnych rozpływów mocy. Tego rodzaju obliczenia jak wcześniej nadmieniono, można zrealizować przy pomocy funkcji „runopf”, która realizuje obliczenia na podstawie twierdzenia Lagrange’a oraz warunków Kuhna-Tuckera. Warunki te są równoważne warunkom istnienia punktu siodłowego funkcji Lagrange’a, zbudowanej na funkcji f(x) przy ograniczeniach gi(x). Rozpatrywane zadanie optymalizacji w ogólnej postaci opisane jest wzorami [9,10]:

Optymalizowany wektor x dla standardowego zadania wyznaczania optymalnych rozpływów mocy, można przedstawić w postaci:

gdzie:

Θ – wektor wartości kątów przesunięcia napięcia,

Vm – wektor wartości napięć węzłowych,

Pg, Qg – wektory wartości generowanych mocy czynnych i biernych.

Funkcje celu dla rozpatrywanego zadania można przedstawić jako sumowanie funkcji kosztów dla poszczególnych węzłów generacji [9]:

Warunki ograniczające są zestawem równań bilansowych mocy opisanych wzorami:

Macierz połączeń Cg można zdefiniować tak, że jej element (i, j) ma wartość 1, jeśli generator j znajduje się na magistrali i oraz 0 w przeciwnym razie. Warunki ograniczeń w postaci nierówności składa się z dwóch kompletów przepływów gałęziowych jako nieliniowych funkcji napięć węzłowych i kątów przesunięć i są one opisane jak poniżej:

przy czym:

Ff – przepływy gałęziowe są wyrażone w MVA,

Przepływy Ff są zazwyczaj przepływami mocy pozornej wyrażonymi w [MVA], ale mogą być też przepływami mocy czynnej lub prądu, dając trzy możliwe postacie dla ograniczeń przepływu:

Zależności opisane powyżej zawierają ograniczenia odnoszące się do limitów górnych i dolnych, granice dla wszystkich węzłowych wielkości, w tym generowanych mocy, opisano poniżej:

(...)

Literatura

  1. Grad L.: Przykład optymalizacji struktury sztucznej sieci neuronowej metodą algorytmów genetycznych. Biuletyn Instytutu Automatyki i Robotyki, 23/2006, s. 31 - 41.
  2. Haidar AMA, Mohamed A, Hussain A.: Vulnerability assessment of power system using radial basis function neural network and a new feature extraction metod. American Journal of Applied Sciences. 2008, 5(6), pp. 705-713
  3. Korbicz J.: Sztuczne sieci neuronowe i ich zastosowanie w elektrotechnice i energetyce. Przegląd Elektrotechniczny, ISSN 0033-2097, R. 85 NR 9/2009, s. 194 – 200.
  4. Osowski S.: Sieci neuronowe do przetwarzania informacji, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa, 2000.
  5. Patan K., Artificial Neural Networks for the Modelling and Fault Diagnosis of Technical Processes, Lecture Notes in Control and Information Sciences, Vol. 377, Springer-Verlag, Berlin (2008).
  6. Piotrowski P.: Analiza zastosowań sztucznych sieci neuronowych do krótkoterminowego prognozowania mocy oraz produkcji energii elektrycznej w systemach fotowoltaicznych. Przegląd Elektrotechniczny, ISSN 0033-2097, R. 91 NR 8/2015, s. 162 – 165.
  7. Siwek K. , Osowski S. , Szupiluk R. , Ensemble neural network approach for accurate load forecasting in a power system, International Journal of Applied Mathematics and Computer Science, 19 (2009), n. 2, 303-315.
  8. Tadeusiewicz R.: O celowości zastosowania sieci neuronowych w problemach związanych z elektrotechniką. Przegląd Elektrotechniczny, ISSN 0033-2097, R. 85 NR 2/2009, s. 200 – 211.
  9. Zimmerman R., Murillo-Sanchez C.: Matpower 6.0 User’s Manual, Power Systems Engineering Research Center December 16, 2016.
  10. Zimmerman R., Murillo-Sanchez C.: Matpower Optimal Scheduling Tool MOST 1.0 User’s Manual Power Systems Engineering Research Center December 16, 2016.
Aby zobaczyć pełną treść artykułu, wykup abonament
