Uproszczony projekt zasilania oświetlenia ulicznego

Plan zasilania oświetlenia ulicznego
Rys. redakcja EI

W poprzednich dwóch numerach prezentowaliśmy projekt zasilania osiedla domków jednorodzinnych wykonany z wykorzystaniem słupowej stacji transformatorowej, zasilanej kablem układanym w ziemi oraz sieci kablowej nn. Niniejszy artykuł stanowi niejako kontynuację poprzednich części i stanowi przykładowe rozwiązanie zasilania oraz sterowania oświetleniem ulicznym, które jest traktowane jako element bezpieczeństwa.

Opis projektu zawiera:

• podstawę opracowania
• opis stanu istniejącego i danych wyjściowych
• opis techniczny i obliczenia
• uwagi końcowe

Projekty z poprzednich dwóch numerów:

Uproszczony projekt zasilania osiedla domków jednorodzinnych w energię elektryczną cz.1

Uproszczony projekt zasilania osiedla domków jednorodzinnych w energię elektryczną cz. 2

Zgodnie z wymaganiami normy PN-IEC 60364-7-714:2003 obwody zasilania oświetlenia ulicznego nie mogą być zabezpieczane wyłącznikiem różnicowoprądowym. W praktyce bardzo często spotyka się opracowania, gdzie zabezpieczenie jest realizowane przez wyłącznik różnicowoprądowy. Projekt oświetlenia ulicznego zawierający takie rozwiązanie powinien być wycofany i zwrócony do projektanta z żądaniem opracowania zgodnego ze sztuką oraz wymogami norm przedmiotowych.

Podstawa opracowania

1. Warunki lokalizacji inwestycji celu publicznego wydane przez Regionalną Dyrekcję Ochrony Przyrody.

2. Projekt stacji transformatorowej (patrz „elektro.info” nr 9/2018) oraz projekt sieci kablowej nn, zasilającej osiedle domków jednorodzinnych (patrz „elektro.info” nr 10/2018).

3. Projekt oświetlenia – pominięty w artykule.

4. N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

5. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.

6. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

7. PN-IEC 6-364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Część 7-714: Wymagania dotyczące specjalnych inhalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.

8. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.

9. Katalogi producentów przewodów, kabli oraz osprzętu elektrycznego.

Stan istniejący

W rejonie skrzyżowania ul. Malborskiej oraz ul. Toruńskiej zlokalizowana jest słupowa stacja transformatorowa 15/04, kV o mocy 250 kVA, z której zasilane jest osiedle domków jednorodzinnych. W rozdzielnicy nn stacji transformatorowej znajduje się wolne pole odpływowe, umożliwiające przyłączenie szafy Sterowania Oświetleniem Nocnym (SON).

Dane wyjściowe

Schemat stacji transformatorowej SN/nn „MALBORSKA” został opublikowany w numerze 9/2018, a schemat sieci kablowej nn zasilającej poszczególne budynki w numerze 10/2018. Niniejszy artykuł stanowi rozwinięcie wcześniej zaprojektowanych elementów infrastruktury elektrycznej osiedla domków jednorodzinnych.

Opis techniczny

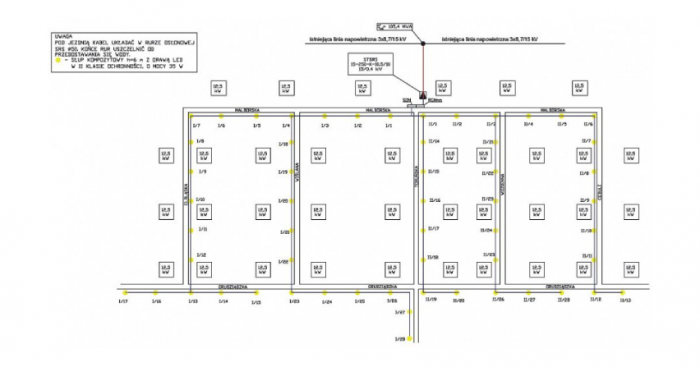

  • W miejscach wskazanych na rys. 1. należy zainstalować słupy kompozytowe o wysokości h = 6 m koloru szarego, ustawione na prefabrykowanych fundamentach F1.

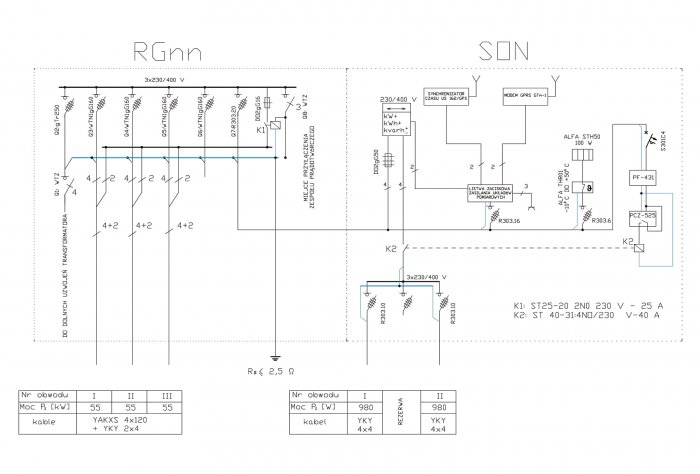

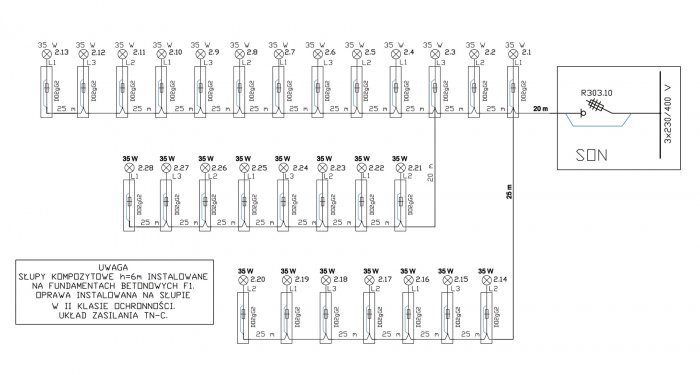

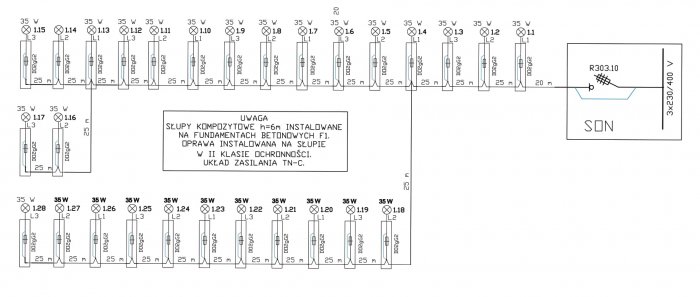

  • Obok rozdzielnicy nn stacji transformatorowej SN/nn „MALBORSKA” należy zainstalować rozdzielnicę SON, której schemat ideowy przedstawia rys. 2. Z rozdzielnicy SON należy wyprowadzić kablem YKY 4x4 dwa obwody zasilające, których schematy ideowe przedstawiają rys. 3. oraz rys. 4.
  • Kable zasilające poszczególne słupy należy układać w wykopie o głębokości 80 cm na podsypce piasku grubości 10 cm.
  • Kable po ułożeniu należy zasypać warstwą piasku grubości 10 cm, a następnie warstwą rodzimego gruntu o grubości 15 cm, ułożyć taśmę kablową koloru niebieskiego i zasypać wykop.
  • Na kablach przed zasypaniem w odstępach co 10 m należy założyć opaski kablowe zawierające następujące informacje: typ kabla*długość*rok ułożenia*trasa*symbol wykonawcy.
  • Wewnątrz słupów należy zainstalować kablowe złącze słupowe, do którego energię elektryczną należy doprowadzić kablem YKY 4x4.
  • Na słupach oświetleniowych należy zainstalować oprawę oświetleniową LED o mocy 35 W wykonaną w II klasie ochronności, zasilaną przewodem YDY 2x1,5 wyprowadzonym ze słupowego złącza kablowego.
  • W rozdzielnicy SON należy zainstalować układ pomiarowy bezpośredni z możliwością zdalnego odczytu wskazań zużytej energii elektrycznej.
  • Sterowanie załączeniem oświetlenia należy realizować z wykorzystaniem sterownika astronomicznego PCZ-25.

Uwagi końcowe

1. Ochrona przeciwporażeniowa – II klasa ochronności.

2. Po wykonaniu prac instalacyjnych należy wykonać próby i pomiary odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6 oraz N SEP-E 004.
