Uproszczony projekt przyłącza napowietrznego do linii elekroenergetycznej 3x230/400V

Autor przedstawia uproszczony modelowy projekt przyłącza napowietrznego do linii elektroenergetycznej 3x230/400V: podstawę opracowania, stan istniejący, wyciąg z warunków technicznych przyłączenia, stan projektowany i metodykę obliczeń.

Prezentujemy uproszczony modelowy projekt przyłącza napowietrznego do linii elekroenergetycznej 3x230/400V z przywołaniem metodyki obliczeń.

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi....

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi. Moc umowna, która jest wykazana w umowie zawartej pomiędzy dostawcą a odbiorcą energii elektrycznej, najczęściej nie przekracza wartości 5 kW.

Podstawa opracowania

1. Zlecenie inwestora.

2. Warunki techniczne przyłączenia wydane przez spółkę dystrybucyjną.

3. Wizja lokalna w budynku.

4. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

5. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniemelektrycznym.

6. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.

7. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2015 roku, poz. 1422, z późniejszymi zmianami).

8. Album projektowy przyłączy napowietrznych i kablowych niskiego napięcia wykonanych przewodami izolowanymi (AsXSn) oraz kablami (YKY, YKXS,YAKY, YAKXS) – opracowanie SICAME Polska 2014 rok.

Stan istniejący

Osiedle domków jednorodzinnych, na którym wznoszony będzie projektowany budynek, jest zasilane z linii napowietrznej wykonanej kablem AsXSn4×70 rozwieszonym na słupach wirowanych. Linia nn jest zasilana z Systemu Elektroenergetycznego przez transformator SN/nn o mocy 250 kVA. Planelektroenergetycznej linii nn zasilającej osiedle przedstawia rys. 1., na którym określono szczytowe spodziewane pobory mocy wcharakterystycznych punktach linii.

Wyciąg z warunków technicznych przyłączenia wydanych przez spółkę dystrybucyjną

  • Budynek należy przyłączyć do istniejącej elektroenergetycznej linii napowietrznej nn za pomocą kabla AsXSn 4×16 lub o przekroju większym w zależności od wyników obliczeń.
  • Na elewacji budynku należy zainstalować szafkę złączowo-licznikową.
b e projekt przylacza rys1

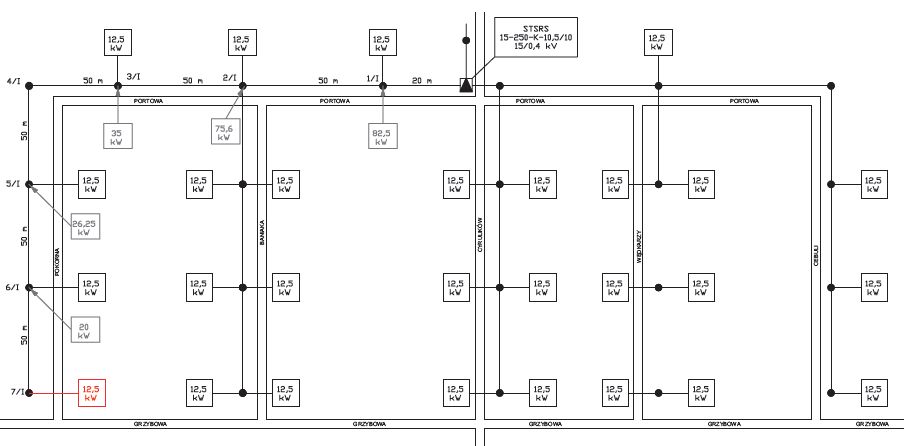

Rys. 1. Plan zasilania; rys. J. Wiatr
  • Bezpośredni układ pomiarowyzużytej energii należy zainstalować w szafce licznikowo-złączowej.
  • Układ zasilania sieci dystrybucyjnej: TN-C.
  • Układ zasilania w instalacji odbiorcy: T-C-S.
  • Moc umowna Pu = 12,5 kW przy współczynniku tg φ ≤ 0,4 (cos φ ≥ 0,93).
  • Projekt przyłącza należy uzgodnić w spółce dystrybucyjnej wydającej warunki zasilania.

Stan projektowany

  • Pomiędzy słupem nr 7/I (rys. 1.) a projektowanym budynkiem należy rozwiesić przęsło przyłącza wykonane kablem AsXSn 4×25.
  • Kabel przyłącza należy wprowadzić do szafki licznikowo-złączowej zainstalowanej na elewacji budynku, z której należy wprowadzić WLZ, wykonany kablem YKYżo 5×10 do zasilania Rozdzielnicy Budynku (poza zakresem opracowania).
  • Schemat zasilania budynku przedstawia rys. 2.
b e projekt przylacza rys2

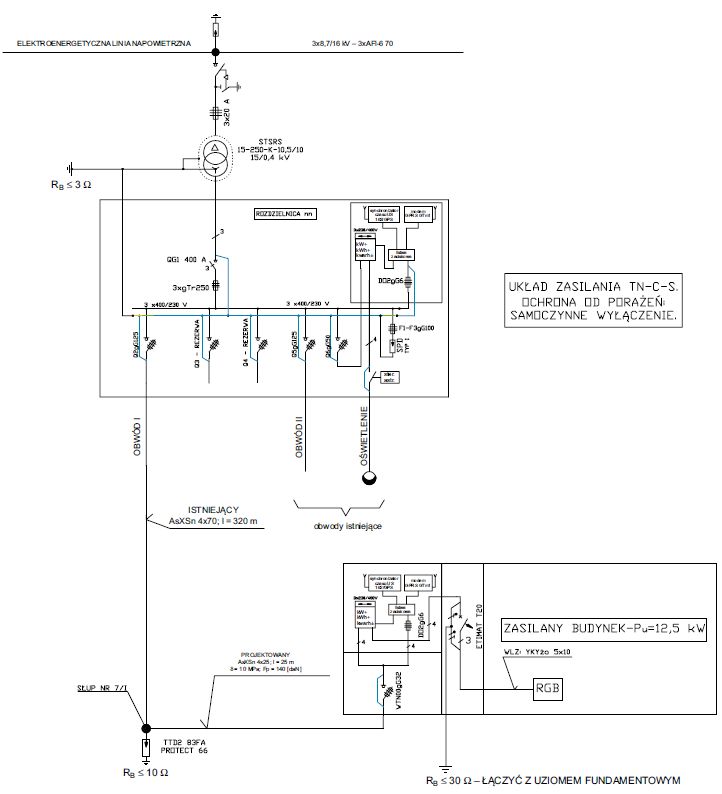

Rys. 2. Plan zasilania; rys. J. Wiatr
  • Profil projektowanego przyłącza wraz z określeniem naciągu i naprężenia przedstawia rys. 3.
b e projekt przylacza rys3

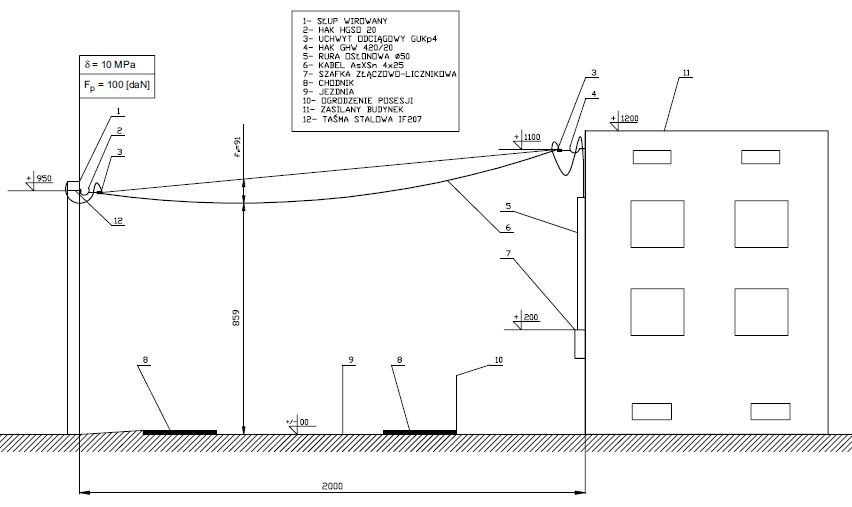

Rys. 3. Plan zasilania; rys. J. Wiatr

Aby zobaczyć pełną treść artykułu, wykup abonament
