Uproszczony projekt instalacji elektrycznych piwnic lokatorskich w budynku wielorodzinnym

Dla ułatwienia rozliczeń i eliminacji kradzieży prądu przez lokatorów prezentujemy projekt zasilania piwnic lokatorskich wyposażonych w indywidualne liczniki z możliwością zdalnego odczytu przez administratora bez potrzeby odczytywania wskazań z natury.

W budynkach wielorodzinnych często występują piwnice, których instalacja elektryczna jest zaliczona do odbiorów administracyjnych. Za pobór energii elektrycznej do celów oświetleniowych lokatorzy płacą symboliczną kwotę. Problem pojawia się dopiero wtedy, gdy w piwnicach lokatorskich instaluje się chłodnie, lodówki lub inne odbiorniki pobierające znacznie większe ilości energii elektrycznej niż świecąca sporadycznie żarówka. Sprawa poboru dużych ilości energii elektrycznej staje się wówczas problemem dla zarządu wspólnoty, który musi uiszczać opłaty z tego tytułu w kasie dostawcy energii.

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi....

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi. Moc umowna, która jest wykazana w umowie zawartej pomiędzy dostawcą a odbiorcą energii elektrycznej, najczęściej nie przekracza wartości 5 kW.

Opis projektu zawiera:

• podstawę opracowania,
• opis stanów: istniejącego i projektowanego,

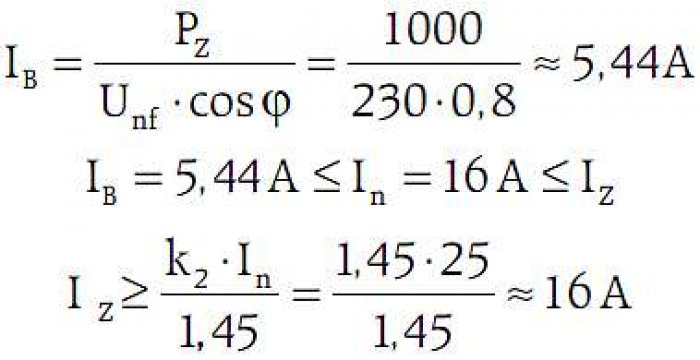

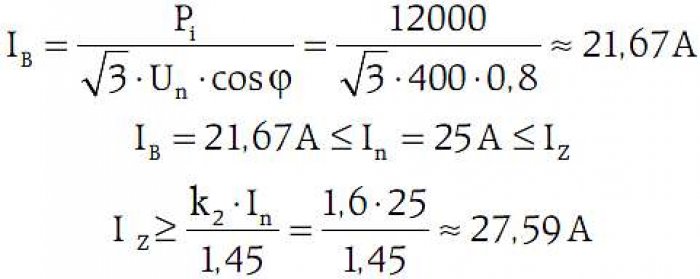

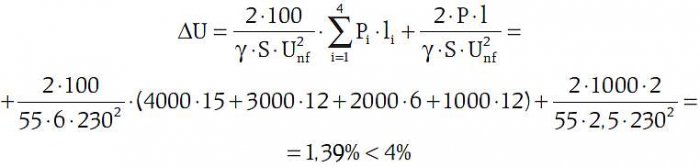

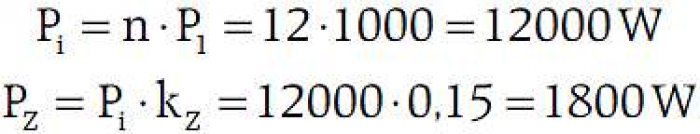

• obliczenia,

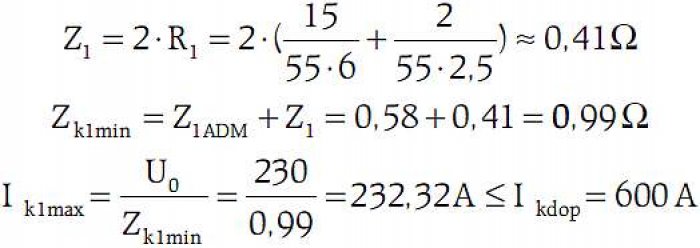

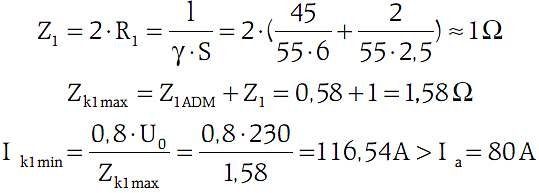

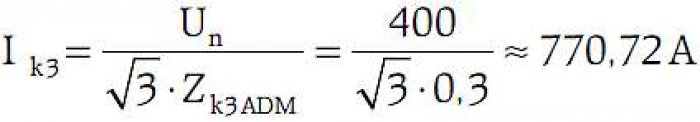

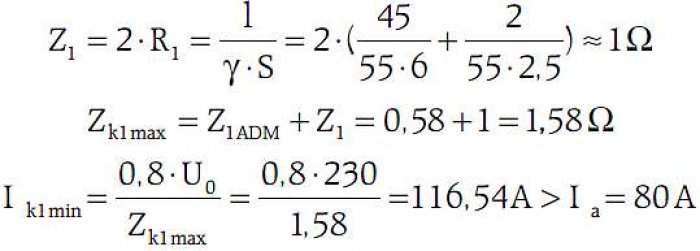

• obliczenia zwarciowe,
• uwagi końcowe

W celu ułatwienia rozliczeń i wyeliminowania kradzieży energii elektrycznej przez lokatorów prezentujemy projekt zasilania piwnic lokatorskich wyposażonych w indywidualne liczniki z możliwością zdalnego odczytu przez administratora bez potrzeby odczytywania wskazań z natury. Należy jednak pamiętać, że prezentowany układ rozliczeń służy do rozliczeń wewnętrznych, a nie do obrotu energią elektryczną, do której wspólnota mieszkaniowa nie ma ­prawa.

Podstawa opracowania

1. Zlecenie inwestora.

2. Warunki techniczne wydane przez zakład energetyczny.

3. Dokumentacja elektryczna budynku.

4. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, ­innych obiektów budowlanych i terenów (DzU nr 109/2010, poz. 719).

5. Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU z 2016 roku, poz. 1966).

6. Wizja lokalna w budynku.

7. N SEP-E 007 Instalacje elektryczne i teletechniczne w budynkach. Dobór kabli i innych przewodów ze względu na ich reakcję na ogień.

8. PN-IEC 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

9. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.

10. Scenariusz rozwoju zdarzeń pożarowych.

11. Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz uzgodnienie z rzeczoznawcą ds. bhp.

12. Katalogi producentów przewodów i kabli elektrycznych oraz producentów instalacyjnego osprzętu elektrycznego.

Stan istniejący

  • W budynku jest zlokalizowanych 12 komórek lokatorskich.
  • Energia zużywana przez odbiory administracyjne jest objęta bezpośrednim układem pomiarowym zainstalowanym w RADM.
  • Moc szczytowa odbiorów administracyjnych nie przekracza 6 kW, przy mocy umownej 18 kW.
  • Parametry zwarciowe w Rozdzielnicy ADM (RADM) przyjęte na podstawie dokumentacji elektrycznej budynku:
    — impedancja dla zwarć symetrycznych: Zk3ADM = 0,3 Ω,
    — impedancja dla zwarć jednofazowych: Zk1ADM = 0,58 Ω.

Stan projektowany

b uproszczony projekt instalacji rys1

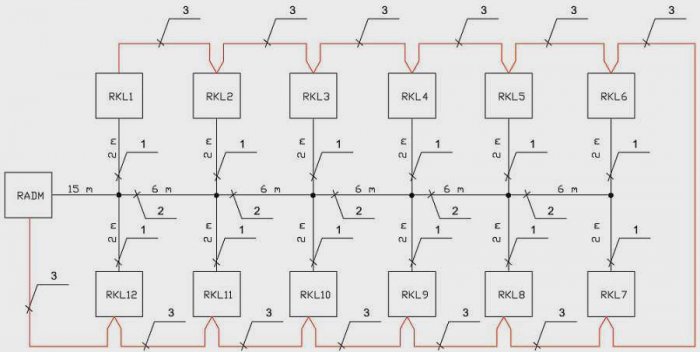

Rys. 1. Schemat blokowy zasilania komórek lokatorskich: 1 – YDYżo 3×2,5; 2 – YDYżo 5×6; 3 – U/FTP Kl. D 2×2×0,5; rys. J. Wiatr

Z RADM należy wyprowadzić WLZ wykonany przewodem YDYżo 5x6, który zostanie ułożony wzdłuż korytarza piwnicy.

Do projektowanego WLZ-tu należy przyłączyć przewody YDYżo 3x2,5 doprowadzające energię elektryczną do każdej rozdzielnicy komórki lokatorskiej (RKL).

W każdej komórce lokatorskiej należy wykonać instalację elektryczną zawierającą obwód oświetlenia przewodem YDYżo 3x1,5 oraz jednofazowego gniazda odbiorczego przewodem YDYżo 3x2,5.

Schemat blokowy układu zasilania komórek lokatorskich przedstawia rys. 1.

b uproszczony projekt instalacji rys2
Rys. 2. Plan zasilania komórek lokatorskich; RKL – rozdzielnica komórki lokatorskiej; rys. J. Wiatr
b uproszczony projekt instalacji rys4

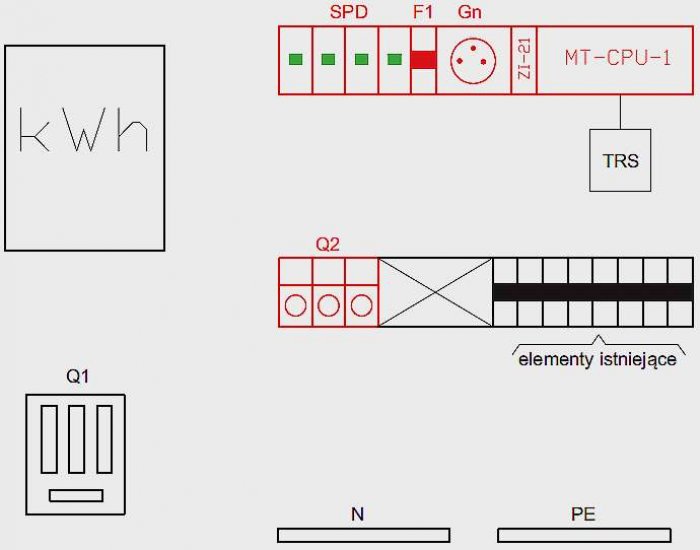

Rys. 4. Schemat montażowy RADM; rys. J. Wiatr
b uproszczony projekt instalacji rys5
Rys. 5. Schemat montażowy rozdzielnicy RKL; rys. J. Wiatr

Plan projektowanej instalacji przedstawia rys. 2.

Schemat ideowy projektowanej instalacji przedstawia rys. 3.

Schemat montażowy RADM przedstawia rys. 4.

Schemat montażowy RKL przedstawia rys. 5.

Liczniki energii elektrycznej LE-01MQ instalowane w RKL należy połączyć z serwerem MT-CPU, zainstalowanym w RADM, kablem U/FTP Kl. D 2x2x0,5, zgodnie z wymaganiami RS-485.

W serwerze MT-CPU należy zainstalować program Meternet PRO wraz z bazą danych i zasilać z wykorzystaniem zasilacza ZI-21.

Z serwera MT-CPU należy wyprowadzić kabel U/FTP Kl. D 2x2x0,5 do przyłączenia komputera zainstalowanego w pomieszczeniu wskazanym przez administratora budynku.

Serwer należy oprogramować do zliczania zużytej energii w celu rozliczeń w cyklu ustalonym z administratorem budynku.
