Uproszczony projekt zasilania maszyny do obróbki drewna

Autor publikacji przedstawia uproszczony projekt zasilania maszyny do obróbki drewna, przywołuje podstawę opracowania i nakreśla sposób wykonania takiego projektu ubogacając go o rysunki techniczne i obliczenia.

W publikacji przedstawiany jest uproszczony projekt zasilania  maszyny do obróbki drewna. Autor przywołuje podstawę opracowania i nakreśla sposób wykonania takiego projektu ubogacając go o rysunki techniczne i obliczenia.

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi....

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi. Moc umowna, która jest wykazana w umowie zawartej pomiędzy dostawcą a odbiorcą energii elektrycznej, najczęściej nie przekracza wartości 5 kW.

Opis projektu zawiera:

• podstawę opracowania,
• stan istniejący,
• opis techniczny,
• obliczenia,
• uwagi końcowe

Instalacja silnika indukcyjnego trójfazowego o mocy większej od 5,5 kW wymaga układu rozruchowego, którego celem jest zmniejszenie poboru prądu ze źródła zasilania.

Spośród dostępnych metod rozruchu silników indukcyjnych klatkowych najprostszym i zarazem najbardziej niezawodnym w eksploatacji jest układ gwiazda/trójkąt. Rozruch silnika odbywa się przy połączeniu uzwojeń w gwiazdę, a po uzyskaniu obrotów nominalnych następuje ­automatyczne przełączenie uzwojeń do konfiguracji trójkąta.

Wadą tego rozwiązania jest trzykrotnie mniejsza moc silnika przy uzwojeniu w gwiazdę oraz duży impuls prądowy powstający podczas przełączania uzwojeń w układ trójkąta.

Podstawa opracowania

1. Projekt instalacji elektrycznych budynku.

2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2015 roku, poz. 1422).

3. DTR producenta zasilanej maszyny.

4. N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

5. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.

6. PN-IEC 60364-5-523:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.

7. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.

8. Katalogi producentów osprzętu elektrycznego.

9. Katalogi producentów kabli i przewodów elektrycznych.

Stan istniejący

Energia elektryczna jest doprowadzona do Rozdzielnicy Głównej Budynku (RGB), w której pozostawiono rezerwę umożliwiającą wyprowadzenie pojedynczego obwodu. Spodziewany spadek napięcia obliczony dla złącza kablowego budynku, przy uwzględnieniu pełnego obciążenia budynku, wynosi 4% < ∆Udop = 5%.

W pomieszczeniu warsztatu zainstalowano maszynę wyposażoną w silnik elektryczny indukcyjny trójfazowy o następujących parametrach:

Un = 3×230/400 V;

η = 0,89;

cos φn = 0,84;

Ir/In = 6;

Pn = 15 kW.

Parametry zwarciowe w Rozdzielnicy Głównej Budynku (RGB):

  • dla zwarć jednofazowych: Zk1 = 0,25 Ω,
  • dla zwarć trójfazowych: Zk3 = 0,15 Ω.

Opis techniczny

  • Z RGB należy wyprowadzić obwód zasilania Rozdzielnicy Warsztatu (RW), wykonany przewodem YDYżo 5×16.
  • Z RW należy wyprowadzić następujące przewody:
    • OWYżo 4×4,
    • OWYżo 3×4
    • oraz OWY 3×1,5.
b uproszczony projekt zasilania rys1
Rys. 1. Plan projektowanej instalacji; rys. J. Wiatr
b uproszczony projekt zasilania rys5
Rys. 5. Widok kasety sterującej; rys. J. Wiatr
  • Przewody należy prowadzić w nieprzewodzących rurach osłonowych układanych w masie posadzki i wprowadzić do skrzynki zaciskowej zasilanej maszyny.

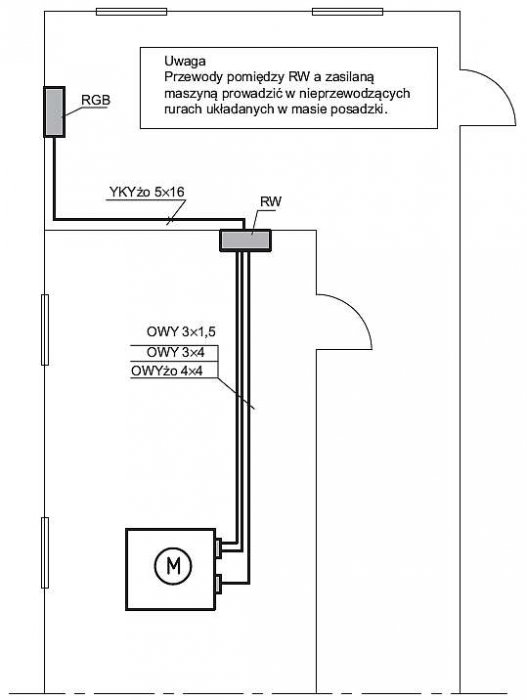

  • Plan projektowanej instalacji przedstawia rys. 1.
  • Schemat ideowy rozdzielnicy RW przedstawia rys. 2.
  • Na rys. 3. został przedstawiony schemat zasilania oraz sterowania silnikiem napędowym maszyny.
  • Schemat montażowy RW przedstawia rys. 4.
  • Na rys. 5. przedstawiony został widok kasety sterującej, przeznaczonej do montażu na konstrukcji zasilanej maszyny.

Obliczenia

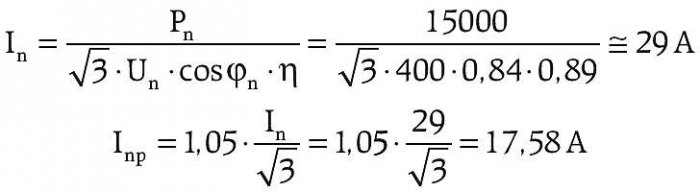

1. Dobór elementów układu sterowania:

gdzie:

Pn – moc czynna silnika, w [W],

cos φn – znamionowy współczynnik mocy silnika, w [-],

η – sprawność silnika, w [-],

Inp – nastawa prądu przekaźnika termobimetalowego, w [A],

IB – spodziewany prąd obciążenia silnika, w [A].

Na podstawie przeprowadzonych obliczeń należy dobrać styczniki o prądzie znamionowym In = 65 A oraz przekaźnik termobimetalowy o nastawie Inp = 17,6 A.

2. Dobór przewodów:

  • zasilanie RW:

Należy dobrać przewód YDYżo 5x16, który przy sposobie ułożenia C posiada następującą obciążalność prądową:

  • zasilanie silnika maszyny:

Należy dobrać przewód OWYżo 4x4, który przy sposobie ułożenia B2 ma następującą obciążalność prądową:

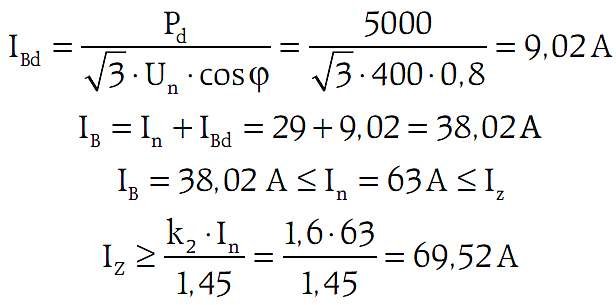

gdzie:

IB – spodziewane obciążenie przewodu zasilającego RW, w [A],

I4 – prąd niezadziałania zabezpieczenia, w [A],

k4 – współczynnik prądu znamionowego określający granicę niezadziałania zabezpieczenia, w [-],

kr – współczynnik rozruchu silnika, w [-],

Iz – wymagana dopuszczalna obciążalność prądowa przewodów, w [A],

IrY – prąd rozruchu silnika przy połączeniu uzwojeń w gwiazdę, w [A],

Pd – moc czynna pozostałych odbiorników zasilanych z RW, w [W].

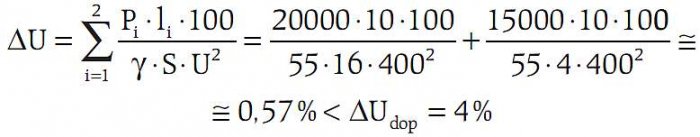

3. Sprawdzenie dobranych przewodów z warunku spadku napięcia:

gdzie:

S – przekrój przewodu, w [mm2],

U – napięcie, w [V],

γ – konduktywność przewodu, w [m/(Ω⋅ mm2)],

li – odległości pomiędzy punktami przyłączenia, w [m],

Pi – moc czynna obciążenia w punkcie przyłączenia, w [kW].

4. Sprawdzenie warunku samoczynnego wyłączenia:

  • rozdzielnica RW:

Warunek spełniony.

  • zasilana maszyna:

gdzie:

S – przekrój przewodu, w [mm2],

U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE, w [V],

γ – konduktywność przewodu, w [m/(Ω⋅ mm2)],

l – odległości pomiędzy punktami przyłączenia, w [m],

R – rezystancja przewodów, w [Ω],

Z – impedancja, w [Ω],

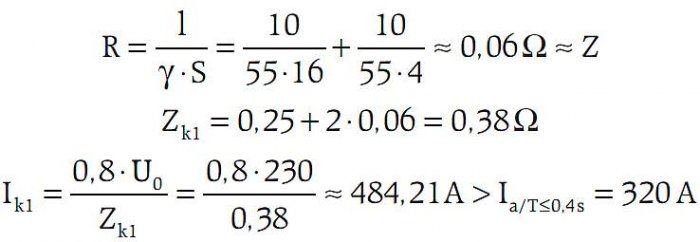

Ik1 – prąd zwarcia jednofazowego, w [A].

Warunek spełniony.

Zgodnie z tablicą selektywności zamieszczoną w katalogach producentów zabezpieczeń, wyłącznik instalacyjny S303C32 w kaskadzie z bezpiecznikiem topikowym DO2gG63 do prądu Ik = 1,8 kA zachowuje pełną selektywność działania podczas zwarć.

5. Spodziewany prąd zwarcia symetrycznego:

Należy przyjąć aparaty elektryczne o prądzie Ics ≥ 6 kA.

6. Spodziewany czas rozruchu silnika:

Przy założeniu rozruchu lekkiego, czyli w praktyce bez występowania momentu hamującego, orientacyjny czas rozruchu silnika wyniesie:

Należy przyjąć wymagany czas rozruchu tr = 5 s < trdop = 15 s.

Uwagi końcowe

1. Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie w układzie zasilania TN-S.

2. Nastawy przełącznika gwiazda/trójkąt:

- zasilanie przy połączeniu w gwiazdę podczas rozruchu – t1 = 5 s;

- czas przełączania na uzwojenie połączone w trójkąt – t2 = 150 ms.

3. Po wykonaniu instalacji należy wykonać badania i próby odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.
