Ochrona przeciwporażeniowa w urządzeniach przytorowych niskiego napięcia zelektryfikowanych linii kolejowych

Protection against electric shock in traction low-voltage auxiliary devices of electric railways

W artykule przedstawiono zasady ochrony przeciwporażeniowej w instalacjach urządzeń pomocniczych niskiego napięcia, obsługujących zelektryfikowany szlak kolejowy.
Rys. redakcja EI

Wymogi zachowania zasad ochrony przeciwporażeniowej w instalacjach urządzeń pomocniczych niskiego napięcia, obsługujących zelektryfikowany szlak kolejowy nie podlegają dyskusji. Ze względu na oddziaływanie sieci trakcyjnej DC 3 kV (zagrożenie porażeniem, prądami błądzącymi), szczególnej uwagi wymaga wybór układu sieci niskiego napięcia i środków ochrony przeciwporażeniowej, a także konfiguracja instalacji uziemiających. W artykule rozważono system trakcji o uszynieniu otwartym, które jest coraz szerzej stosowane w krajowych liniach kolejowych.

Zobacz także

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2]...

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2] ukazała się w 2005 roku. Jest to norma niezwykle ważna i niestety mało znana. Zapisano w niej, że „jej celem jest podanie podstawowych zasad i wymagań, które są wspólne dla instalacji, sieci i urządzeń elektrycznych lub niezbędne dla ich koordynacji”. Wymagania normy dotyczą głównie ochrony przeciwporażeniowej...

Łuk elektryczny i skutki jego działania na człowieka

Łuk elektryczny i skutki jego działania na człowieka

W artykule opisano fizyczne właściwości łuku elektrycznego. Omówiono sprawy związane z wypadkami elektrycznymi, w wyniku których poszkodowani doznali urazów oparzenia ciała. Przedstawiono również zmiany...

W artykule opisano fizyczne właściwości łuku elektrycznego. Omówiono sprawy związane z wypadkami elektrycznymi, w wyniku których poszkodowani doznali urazów oparzenia ciała. Przedstawiono również zmiany patologiczne w tkankach organizmu człowieka powodowane łukiem elektrycznym.

W artykule:

• Ogólne zasady ochrony przeciwporażeniowej w kolejowych urządzeniach przytorowych niskiego napięcia
• Wymagania szczegółowe dla urządzeń przytorowych niskiego napięcia

Streszczenie

W artykule przedstawiono zasady ochrony przeciwporażeniowej w instalacjach urządzeń pomocniczych niskiego napięcia, obsługujących zelektryfikowany szlak kolejowy. Ze względu na oddziaływanie sieci trakcyjnej DC 3 kV (zagrożenie porażeniem, prądami błądzącymi), szczególnej uwagi wymaga wybór układu sieci niskiego napięcia i środków ochrony przeciwporażeniowej, a także konfiguracja instalacji uziemiających. Rozważono system trakcji o uszynieniu otwartym, które jest coraz szerzej stosowane w krajowych liniach kolejowych.

Abstract

In the paper the principles of protection against electric shock in installations of railway low-voltage auxiliary devices are presented. Due to impact of the DC 3 kV contact line system on these devices (risk of electric shock, stray currents), special attention should be given to selection of a low-voltage network type and system of protection against electric shock, as well as configurations of earthing systems. The electric traction system with an open connection of conductive parts to the return circuit by a voltage-limiting device is considered. The system with the open connection is increasingly used in Polish railways.

Jeżeli w kolejowej sieci trakcyjnej DC 3 kV dojdzie do zwarcia przewodu górnej sieci jezdnej lub odbieraka prądu z jakąkolwiek konstrukcją przewodzącą o potencjale ziemi, to powinno nastąpić samoczynne wyłączenie zasilania przez wyłącznik szybki w podstacji trakcyjnej bądź w kabinie sekcyjnej [1, 11]. Ma to umożliwić metaliczna pętla zwarcia doziemnego, obejmująca przewody górnej sieci jezdnej i obwód powrotny (rys. 1.).

b ochrona przeciwporazeniowa rys1

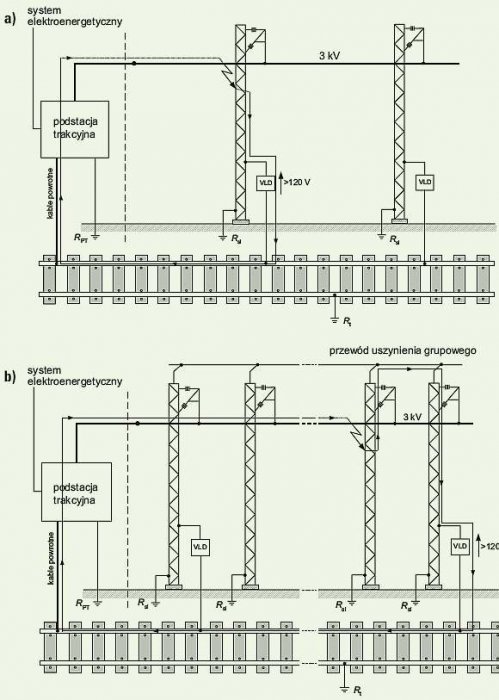

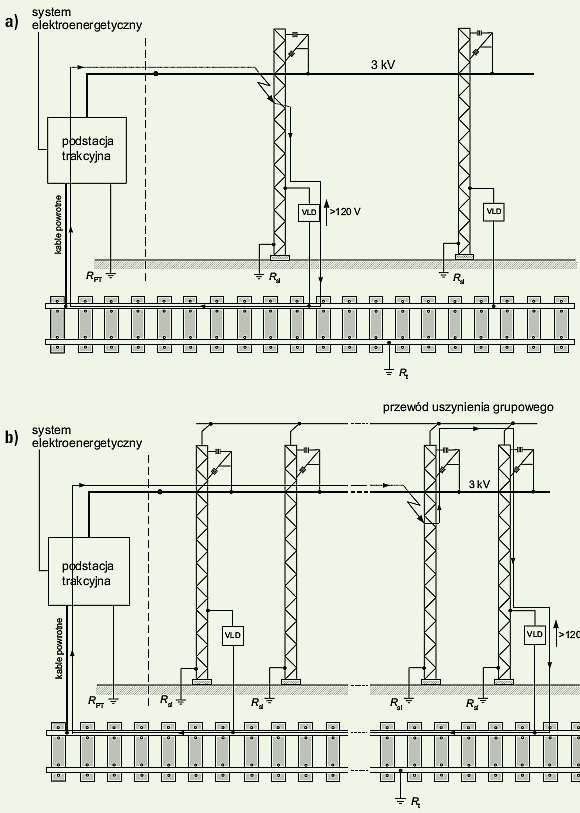

Rys. 1. Pętla zwarciowa przy zwarciu przewodu górnej sieci jezdnej ze słupem trakcyjnym. Rys 1a) - uszynienie otwarte indywidualne. Rys 1b) - uszynienie otwarte grupowe. Objaśnienia: Rsl – rezystancja uziemienia słupa trakcyjnego, Rt – rezystancja doziemna szyn, RPT – rezystancja uziemienia głównej szyny powrotnej w podstacji trakcyjnej, VLD – ogranicznik napięcia dotykowego; rys. S. Czapp

W tym celu metalowe konstrukcje naziemne, usytuowane w strefie oddziaływania sieci trakcyjnej, tzn. w pasie linii kolejowej w odległości mniejszej niż 5 m od osi skrajnego toru, powinny być przyłączone do obwodu powrotnego, czyli uszynione [9, 10].

Kolejowej sieci trakcyjnej towarzyszy szereg urządzeń niskiego napięcia: urządzenia oświetlenia elektrycznego, ogrzewania rozjazdów, sterowania ruchem kolejowym itp.

Jeżeli w strefie oddziaływania sieci trakcyjnej są zainstalowane urządzenia niskiego napięcia, to należy zwrócić uwagę na sposób ich zasilania, a w szczególności problem zagrożenia porażeniowego.

Niniejsze rozważania dotyczą sieci trakcyjnej z uszynieniem otwartym, które jest w Polsce coraz szerzej stosowane. Polega ono na tym, że części przewodzące dostępne, z którymi może nastąpić zwarcie sieci jezdnej lub odbieraka prądu, są uziemione, a połączenie z szynami jezdnymi jest wykonane za pośrednictwem ogranicznika napięcia dotykowego VLD (ang. voltage limiting device) (rys. 1.  i rys. 2.).

b ochrona przeciwporazeniowa rys2

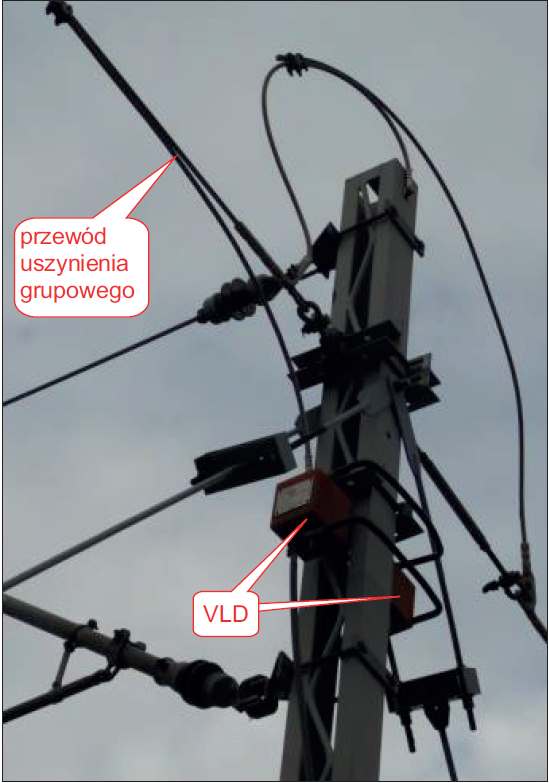

Rys. 2. Słup trakcyjny z ogranicznikami napięcia dotykowego (VLD); rys. S. Czapp

Jeżeli na części uszynionej pojawi się napięcie względem ziemi wyższe niż 120 V, to ogranicznik napięcia dotykowego przechodzi w stan przewodzenia, tworzy się metaliczna pętla zwarcia doziemnego i powinno nastąpić wyłączenie zasilania przez wyłącznik w podstacji trakcyjnej.

W krajowych liniach kolejowych preferuje się uszynienie otwarte grupowe, w którym części przewodzące dostępne są przyłączone do przewodu uszynienia grupowego (rys. 1b.). W ten sposób tworzy się sekcje uszynienia grupowego o długości około 3 km, na których końcu instaluje się ograniczniki VLD.

(...)

Literatura

  1. Czapp S.: Bezpieczeństwo elektryczne przy urządzeniach przytorowych niskiego napięcia zelektryfikowanych linii kolejowych. XXI Konferencja Naukowo-Techniczna „Bezpieczeństwo Elektryczne ELSAF 2017” i XI Szkoła Ochrony Przeciwporażeniowej, Szklarska Poręba, 20-22.09.2017, s. 103-110.
  2. Iet-5: Wytyczne projektowania urządzeń elektrycznego ogrzewania rozjazdów. PKP PLK SA, Warszawa 2015.
  3. PN-EN 50122-1:2011 (wersja angielska) Zastosowania kolejowe – Urządzenia stacjonarne – Bezpieczeństwo elektryczne, uziemianie i sieć powrotna – Część 1: Środki ochrony przed porażeniem elektrycznym.
  4. PN-EN 50122-2:2011 (wersja angielska) Zastosowania kolejowe – Urządzenia stacjonarne – Bezpieczeństwo elektryczne, uziemianie i sieć powrotna – Część 2: Środki ochrony przed skutkami prądów błądzących powodowanych przez systemy trakcji prądu stałego.
  5. PN-EN 50122-3:2011 (wersja angielska) Zastosowania kolejowe – Urządzenia stacjonarne – Bezpieczeństwo elektryczne, uziemianie i sieć powrotna – Część 3: Oddziaływanie wzajemne systemów trakcji prądu przemiennego i stałego.
  6. PN-EN 50526-2:2014-09 (wersja angielska) Zastosowania kolejowe – Urządzenia stacjonarne – Ograniczniki przepięć prądu stałego i urządzenia ograniczające napięcie – Część 2: Urządzenia ograniczające napięcie.
  7. PN-EN 50526-3:2016-08 (wersja angielska) Zastosowania kolejowe – Urządzenia stacjonarne – Ograniczniki przepięć prądu stałego i urządzenia ograniczające napięcie – Część 3: Przewodnik stosowania.
  8. PN-HD 60364-4-41:2017-09 (wersja angielska) Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed porażeniem elektrycznym.
  9. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. 1998, nr 151, poz. 987).
  10. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 5 czerwca 2014 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. 2014, poz. 867).
  11. Zielenkiewicz M., Musiał E., Czapp S., Maksimowicz T.: Zasady realizacji ochrony przed porażeniem prądem elektrycznym, wyładowaniami atmosferycznymi i przepięciami w strefie oddziaływania sieci trakcyjnej DC 3 kV. Projekt rozwojowy, 2015. Zamawiający: PKP Polskie Linie Kolejowe SA.

Aby zobaczyć pełną treść artykułu, wykup abonament
