Wpływ oświetlenia miejsca pracy na impedancję ciała człowieka

Oświetlenie jest jednym z podstawowych czynników środowiska pracy człowieka, które oddziałuje zarówno na psychikę, jak i na jego fizjologię. Właściwe oświetlenie wpływa na nasze dobre samopoczucie. Przebywanie w warunkach niedostatecznego oświetlenia prowadzi z kolei do zmęczenia psychicznego, które jest rezultatem nadmiernego napięcia nerwowego wynikającego z ciągłej koncentracji uwagi. Oświetlenie jest właściwe, gdy zdolność rozróżnienia szczegółów jest tak sprawna, że nie prowadzi do odczucia przykrości i zmęczenia. Ilość światła potrzebnego do dobrego widzenia jest uzależniona od rodzaju wykonywanej pracy i wielkości obserwowanych przedmiotów.

Zobacz także

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2]...

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2] ukazała się w 2005 roku. Jest to norma niezwykle ważna i niestety mało znana. Zapisano w niej, że „jej celem jest podanie podstawowych zasad i wymagań, które są wspólne dla instalacji, sieci i urządzeń elektrycznych lub niezbędne dla ich koordynacji”. Wymagania normy dotyczą głównie ochrony przeciwporażeniowej...

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U)

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień...

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień normy IEC 61140:2001 i równoważnej normy polskiej PN-EN 61140 [2]. Dokument ten został już zatwierdzony i w grudniu 2005 r. został ustanowiony jako norma IEC 60364-4-41:2005 [1].

W ocenie wypadków przyjmuje się, iż każde zdarzenie (nieszczęśliwywypadek) jest wynikiem zaistniałych wcześniej przyczyn. W rozważaniach dotyczących bezpieczeństwa pracy należy rozpatrywać człowieka m.in. jako sprawcę wypadków, tj. z uwzględnieniem aspektów psychologicznych oraz stanów i poziomów jego homeostazy. Praca człowieka w niewłaściwych warunkach oświetleniowych powoduje wystąpienie zmęczenia oraz reakcji psychotropowych, które przyczyniają się między innymi do zmiany wartości impedancji ciała.

Wpływ oświetlenia na ergonomię pracy człowieka

Dobre oświetlenie aktywizuje układ nerwowy człowieka, sprzyja spostrzeganiu i rozróżnianiu szczegółów. Złe warunki oświetleniowe prowadzą do zmęczenia oczu. Jest to rezultatem nadmiernego napięcia nerwowego wynikającego z ciągłej koncentracji uwagi. Wśród czynników mających decydujący wpływ na szybkie narastanie zmęczenia wzroku należy wymienić: duże różnice luminancji, olśnienie spowodowane przez źródło światła znajdujące się w polu widzenia, mały kontrast obserwowanych przedmiotów i niewłaściwy skład widmowy światła. Wymagany poziom natężenia oświetlenia określa się biorąc pod uwagę zdolność rozróżniania szczegółów, odczucia komfortu i względy ekonomiczne.

Podstawowym parametrem charakteryzującym jakość oświetlenia jest natężenie oświetlenia, określane stosunkiem strumienia świetlnego (dΦ) padającego na oświetlaną powierzchnię (dA). Strumień świetlny (Φ) jest mocą promieniowania (światła) emitowanego przez źródło.

ei 1 2 2011 wplyw owietlenia wzor1

Wzór 1

gdzie:

A – oświetlana powierzchnia, w [m2],

E – natężenie oświetlenia, w [lx],

Φ – strumień świetlny, w [lm].

Natężenie oświetlenia danej powierzchni maleje odwrotnie proporcjonalnie do kwadratu odległości.

Określenie właściwych poziomów natężenia oświetlenia jest jednym z podstawowych problemów techniki oświetleniowej. Odbierane wrażenia wzrokowe są wrażeniami subiektywnymi, a ocena warunków oświetleniowych jest osobniczo zmienna. Wymagane średnie wartości natężenia oświetlenia od rodzaju wykonywanej pracy określają normy branżowe.

Na proces spostrzegania negatywny wpływ ma zjawisko olśnienia. Występuje, gdy natężenie światła docierającego do siatkówki przekroczy możliwości adaptacyjne oka. Polega ono na odczuwaniu niewygody widzenia i jest wywołane pojawieniem się w polu widzenia niepożądanego źródła światła zakłócającego równomierny rozkład luminacji. Olśnienie chwilowo oślepia, może wywołać bóle oczu, a powtarzane jest przyczyną złego samopoczucia.

Oko ludzkie posiada stosunkowo dużą zdolność przystosowania się do zmiennych warunków oświetlenia. Oko adaptuje się do zmieniających się warunków oświetleniowych dzięki rozszerzaniu się źrenicy przy słabym świetle i zwężaniu jej przy świetle silnym oraz zdolności zmiany czułości elementów siatkówki. Pojawienie się silnego bodźca świetlnego powoduje zaburzenie wcześniejszego stanu adaptacji oka wskutek niedostosowania średnicy źrenicy i czułości siatkówki do tej nowej luminancji. Jeżeli osoba przebywająca w słabo oświetlonym otoczeniu przejdzie do otoczenia jaskrawo oświetlonego, światło staje się bardziej intensywne i nieprzyjemnie jaskrawe dopóty, dopóki oczy nie zaadaptują się do nadmiernego oświetlenia. Taki rodzaj adaptacji do światła trwa około 5 minut. W czasie przystosowania wzrok jest mniej wrażliwy na światło i człowiek widzi znacznie gorzej. Jeżeli osoba przebywająca w jaskrawo oświetlonym pomieszczeniu przejdzie do pomieszczenia słabo oświetlonego, siatkówka adaptuje się do ciemności stając się bardziej czuła na światło. Zjawisko adaptacji do ciemności trwa do 20 minut.

Osoby starsze potrzebują kilkakrotnie więcej światła niż młode. Dzieje się tak, ponieważ z wiekiem źrenica maleje, co redukuje ilość światła padającego na siatkówkę, mięśnie oczne stają się słabsze, a zdolność ostrego widzenia szczegółów maleje. Soczewki tracą swoją elastyczność, stają się grubsze i mniejprzeźroczyste, co wywołuje rozpraszanie światła w oku, nocną ślepotę oraz wzrost wrażliwości na olśnienie.

Wpływ oświetlenia na elektrofizjologię ciała człowieka

Światło odbierane przez oko człowieka stanowi tylko niewielki fragment promieniowania elektromagnetycznego o długości fali od 380 nm do 780 nm, mającego zdolność pobudzenia narządu wzroku do widzenia. Oko ludzkie jest wyposażone w układ optyczny służący do skupiania promieni świetlnych na receptorach wzrokowych. Soczewka oka w wyniku akomodacji dostosowuje swój kształt, powodując możliwość dobrego widzenia z bliska i daleka. Wielkość źrenicy zależy od natężenia promieni świetlnych padających na siatkówkę. Światło docierając do oka przechodzi przez rogówkę, ciecz wodnistą, soczewkę i ciało szkliste, tworząc obraz na siatkówce.

Warstwą światłoczułą oka jest siatkówka zawierająca około 130 milionów elementów światłoczułych, zwanych czopkami i pręcikami. Czopki, których jest około 7 milionów, rozmieszczone są w centralnej części siatkówki zwaną żółtą plamką. Posiadają wysoki próg pobudliwości oraz zdolność odróżniania długości fal światła, czyli widzenie barw. Pręciki, których jest około 123 milionów, rozmieszczone są poza żółtą plamką i posiadają dużo większą czułość, ale nie rozróżniają barw. Dlatego tak zwane widzenie zmierzchowe, to widzenie w szarych barwach. Czopki i pręciki pochłaniają światło i przekazują energię komórkom nerwowym siatkówki. Pochłanianie promieni świetlnych powoduje zmiany stanu substancji światłoczułej wzbudzając czynność neuronalną. Impulsy nerwowe od receptorów z siatkówki przekazywane są przez układ włókien nerwowych do ośrodków wzrokowych kory mózgowej. Aksony neuronów drogi wzrokowej odzwierciedlają w korze mózgowej przestrzenną reprezentację siatkówki.

Pod korą mózgową leży istota biała zbudowana z aksonów komórek nerwowych, której włókna nerwowe tworzą połączenia między ośrodkami korowymi a innymi częściami układu nerwowego człowieka. Część przesyłanych impulsów nerwowych dociera do śródmózgowia, które jest połączone z podwzgórzem, stanowiącym ośrodek autonomiczny układu nerwowego. Podwzgórze jest częścią mózgowia, w którym mieszczą się ośrodki homeostazy organizmu. Ośrodki te regulują procesy życiowe człowieka tak, aby różne czynniki nie powodowały przekroczenia fizjologicznie dopuszczalnych granic. W podwzgórzu zawarty jest ośrodek termoregulacji oraz inne ośrodki kontrolujące zmysły.

Wrażenia wzrokowe związane z niewłaściwym oświetleniem miejsca pracy pobudzają czynność podwzgórza, która wpływa na czynność gruczołów potowych w skórze człowieka. Gruczoły potowe powodują napełnienie elektrolitycznym potem kanalików potowych, co powoduje nasączenie skóry człowieka i prowadzi do zmiany jego impedancji ciała. Zjawisko oddziaływania bodźców świetlnych na elektrofizjologię człowieka pokazano schematycznie na rysunku 1.

Wpływ bodźców optycznych na impedancję ciała człowieka

Najistotniejszym czynnikiem w ochronie przed skutkami działania prądu elektrycznego jest wartość prądu rażeniowego uzależniona od napięcia i rzeczywistej impedancji ciała człowieka. Istotnym staje się dokładniejsze poznanie zmian wartości impedancji ciała człowieka w zależności od niewłaściwego oświetlenia miejsca pracy. Dla zbadania zjawiska oddziaływania bodźców świetlnych na elektrofizjologię organizmu, przeprowadzono badania empiryczne zmian wartości impedancji ciała w czasie narażenia wzroku światłem. Badania wykonano podczas narażenia wzroku człowieka światłem o natężeniu od 40 do 350 lx. Pomiar impedancji ciała osoby narażonej determinującym światłem, wykonano metodą standardową, prądem o częstotliwości 50 Hz i napięciu 27 V. Badania wykonano w klimacie normalnym o wartości 16 katastopni wilgotnych określonych katatermometrem.

Metoda standardowa badań impedancji ciała, opracowana i stosowana przez autora, polega na wykonywaniu pomiarów elektrycznych in vivo, na drodze empirycznego rażenia od opuszki palca środkowego do opuszki kciuka tej samej ręki. Wartość tak określonej impedancji standardowej ciała Z0 mierzy się metodą techniczną, dociskając opuszki palców do miedzianej elektrody płaskiej. Powierzchnia dotyku opuszki palca do elektrody przy sile docisku 6 N wynosi 330 mm2.

W celu wyznaczenia wartości impedancji ciała dla innej, rzeczywistej drogi rażenia opracowano współczynnik transformacji drogi rażenia ξ. Współczynnik ten umożliwia przeliczenie wartość impedancji standardowej Z0 na drodze od opuszki palca środkowego do opuszki kciuka, na impedancję ciała Z dla rzeczywistej drogi rażenia. Współczynnik transformacji ξ przedstawia wzór:

ei 1 2 2011 wplyw owietlenia wzor2

Wzór 2

gdzie:

Z0 – wartość impedancji ciała dla standardowej drogi rażenia, w [Ω],

Z – wartość impedancji ciała dla typowych dróg rażenia prądem, w [Ω],

ξ – współczynnik transformacji drogi rażenia, wynoszący dla drogi rażenia: ręka – ręka ξ=6, ręka – nogi ξ=10, ręka – tułów ξ=9, w [−].

Przed rozpoczęciem pomiarów impedancji ciała wzrok badanych wolontariuszy został przez 10 minut adaptowany do ciemności. Po zaadaptowaniu wzroku do ciemności badaną osobę eksponowano na światło o określonej wartości natężenia. Pomiar wartości impedancji standardowej ciała wolontariuszy wykonywano co 60 sekund od chwili rozpoczęcia ekspozycji na światło. Badania zmian wartości impedancji przeprowadzano w czasie 600 sekund (10 minut), co wynika z fizjologii adaptacji do światła.

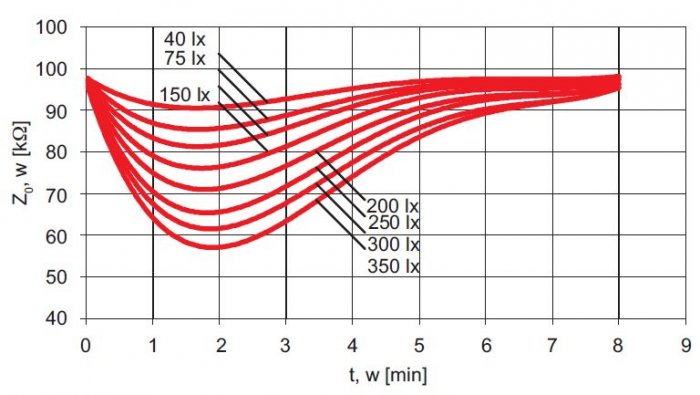

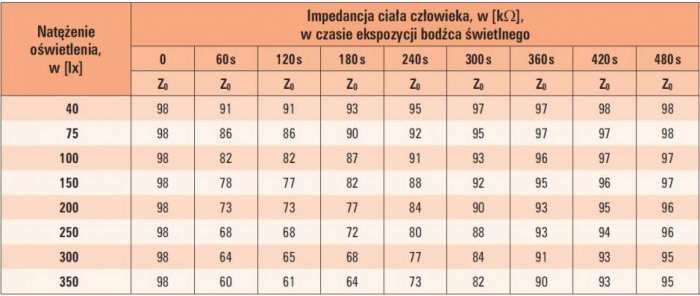

Z badań wynika, że wartość impedancji ciała człowieka o wzroku przywykłym do ciemności maleje w ciągu 60 sekund od chwili narażenia światłem. Najmniejszą wartość ekstremalną impedancja osiąga po czasie 60 do 120 s od rozpoczęcia ekspozycji światłem. Po upływie 120 sekund (2 min) wartość impedancji ciała wzrasta, osiągając wartość ustaloną po czasie 460 sekund (8 min) i jest równa wartości początkowej impedancji po adaptacji wzroku do ciemności.

Ponieważ badane zjawisko osiąga ekstremum pomiędzy 60–120 sekundą narażenia narządu wzroku na światło, analityczną zależność określono dla tych warunków. Na podstawie dodatkowych pomiarów wykonanych w różnym klimacie i dla różnych wartości napięcia oraz po ich weryfikacji metodą statystyki matematycznej, równanie zostało określone:

ei 1 2 2011 wplyw owietlenia wzor3

Wzór 3

gdzie:

Z – impedancja ciała człowieka, w [kΩ],

E – natężenie oświetlenia, w [lx],

K – klimat środowiska określony w katastopniach wilgotnych, w [°Kw],

U – napięcie wrażeniowe, w [V],

ξ – współczynnik transformacji drogi rażenia, wynoszący dla drogi rażenia: ręka – ręka ξ=6, ręka – noga ξ=10, ręka – plecy ξ=9, w [−].

Klimat określa się katatermometrem Hilla, który mierzy w danym otoczeniu intensywność chłodzenia ciała pod wpływem temperatury, wilgotności i prędkości przepływu powietrza. Katatermometr jest termometrem alkoholowym o rozszerzonej u góry rurce kapilarnej z oznaczonymi temperaturami 35°C i 38°C. Klimat określa się mierząc czas opadania słupa alkoholu na skali pomiędzy cechami 38°C a 35°C. Jednostką klimatu jest katastopień wilgotny [°Kw], odpowiadający natężeniu chłodzenia środowiska, które pozwala odbierać 1 mcal ciepła z powierzchni 1 cm2 katatermometru w ciągu 1 sekundy. Normalne warunki klimatyczne określane katatermometrem są w zakresie od 12 do 17 katastopni wilgotnych.

W celu dalszego zbadania wpływu natężenia oświetlenia na zmianę impedancji ciała, przeprowadzono w czasie wykonywania pracy pomiary wartości impedancji standardowej ciała człowieka pracującego na stanowisku o różnym natężeniu oświetlenia. Badania przeprowadzono wśród elektromonterów na dole kopalni w czasie wykonywania prac łączeniowych kabla elektroenergetycznego. Wartość impedancji standardowej ciała elektromonterów mierzono co 30 minut, w ciągu 2 godzin pracy. Stanowisko pracy było oświetlone światłem o natężeniu mającym wartość znacznie mniejszą niż wymagane 200 lx do tych prac.

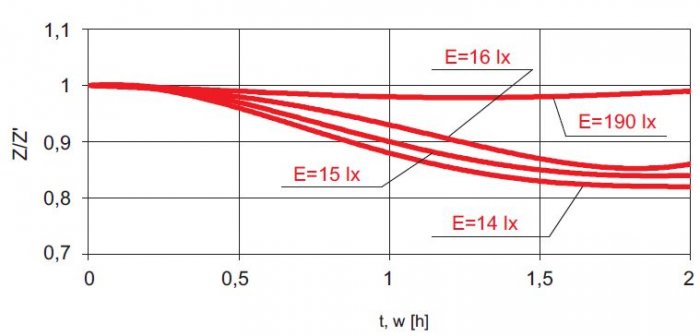

Wartość impedancji ciała człowieka zmienia się w czasie wykonywania pracy w warunkach niewłaściwego oświetlenia. Na rysunku 3. pokazano wpływ czasu pracy na zmianę wartości impedancji ciała elektromonterów pracujących przy łączeniu kabli elektroenergetycznych w kopalniach. Stanowisko pracy było oświetlone światłem o natężeniu mniejszym niż zalecane 200 lx do tej pracy. Pokazano względną zależność (Z/Z’) wartości średniej impedancji ciała (Z) w czasie pracy do wartości początkowej impedancji ciała (Z’) przed rozpoczęciem pracy.

Z przeprowadzonych pomiarów wynika, że wykonywanie prac w warunkach niewłaściwego oświetlenia powoduje zmęczenie psychiczne człowieka. Zmęczenie to powoduje w organizmie człowieka szereg zmian fizjologicznych, których efektem są zmiany parametrów fizycznych skóry.

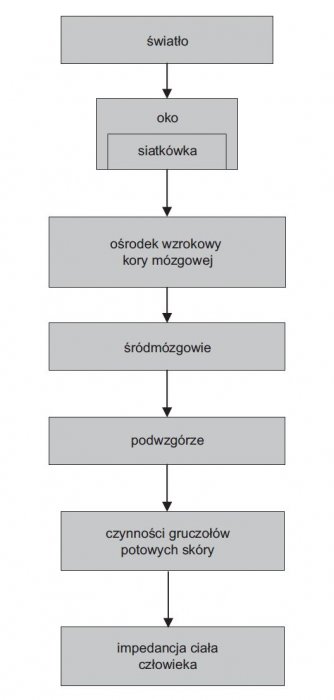

Przyjmując, że ustrój człowieka rozpatrywany jest jako system czynnościowy kontrolowany przez ośrodek centralny układu nerwowego, to oczywiste staje się, że działanie uciążliwego czynnika środowiska pracy może uruchomić mechanizmy adaptacyjne, których zadaniem jest utrzymanie równowagi funkcjonowania organizmu. Uruchomienie mechanizmów adaptacyjnych powoduje wystąpienie efektu biologicznego, który można zidentyfikować w zmianach impedancji elektrycznej ciała człowieka.

Literatura

  1. J. Bąk, Oświetlenie wnętrz światłem elektrycznym, „Wiadomości Elektrotechniczne” 3/1998.
  2. W. Ganong, Fizjologia, PZWL, Warszawa 1994.
  3. S. Gierlotka, Pomiary impedancji i rezystancji ciała ludzkiego w celu określenia zagrożenia porażeniowego w środowisku górniczym, Zeszyty Naukowe Politechniki Śląskiej 1994, Seria Górnictwo, z. 218.
  4. S. Gierlotka, Wpływ uciążliwości ergonomicznych występujących w kopalniach węgla kamiennego na impedancję elektryczną ciała człowieka. Praca habilitacyjna. Zeszyty Naukowe Politechniki Śl. Górnictwo, z. 252, Gliwice 2002.
  5. S. Gierlotka, Elektropatologia porażeń prądem, Wydawnictwo Śląsk, Katowice 2006.
