Zasilanie budynków w energię elektryczną w warunkach normalnych a zasilanie w warunkach pożaru (cz. 2)

Artykuł wyjaśnia nieprzydatność wyłączników różnicowoprądowych w instalacjach przeciwpożarowych. M. in. porusza też problemy związane z projektowaniem ochrony przeciwporażeniowej w instalacjach elektrycznych zasilanych z generatora zespołu prądotwórczego.
Rys. redakcja EI

W drugiej części artykułu wyjaśniona zostanie nieprzydatność wyłączników różnicowoprądowych w instalacjach przeciwpożarowych. Poruszono problemy związane z projektowaniem ochrony przeciwporażeniowej w instalacjach elektrycznych zasilanych z generatora zespołu prądotwórczego oraz wymagania dotyczące doboru i eksploatacji baterii akumulatorów. Sczególna uwaga zostanie zwrócona na zgorożenie wybuchowe stwarzane przez wodór wydzielający się z akumulatorów oraz metodykę neutralizacji tych zagrożeń.

W artykule:

• Rozpływ strumieni magnetycznych w generatorze zespołu prądotwórczego
• Rezystancja wewnętrzna akumulatora
• Przykład obliczeniowy

Zakaz stosowania wyłączników różnicowoprądowych w instalacjach bezpieczeństwa, zawarowany w normie [13], wyjaśnia analiza rys. 1., na którym została przedstawiona uproszczona budowa wyłącznika różnicowoprądowego.

b zasilanie budynkow rys1
Rys. 1. Uproszczona budowa wyłącznika różnicowoprądowego, zainstalowanego w układzie zasilania TT, gdzie: IL1; IL2; IL3 – prądy w przewodach fazowych, IN – prąd w przewodzie neutralnym, IΔn – znamionowy prąd różnicowy; J. Wiatr, A. Boczkowski, M. Orzechowski – Ochrona przeciwporażeniowa oraz dobór przewodów i ich zabezpieczeń w instalacjach elektrycznych niskiego napięcia – DW MEDIUM Warszawa 2010 - wydanie I

Pod działaniem temperatury pożaru(krzywe pożarowe zostały opisane w I części artykułu opublikowanego w nr. 10/2017) degradacji ulega izolacja przewodów skutkując zwiększonymi prądami upływu doziemnego, które mogą prowadzić do niekontrolowanego działania wyłączników różnicowoprądowych, prowadząc do pozbawienia funkcji zasilanych urządzeń. Zjawisko to powoduje, że wyłącznik różnicowoprądowy nie nadaje się do stosowania w obwodach zasilających urządzenia przeciwpożarowe, których funkcjonowanie jest niezbędne w czasie pożaru. Nie stosuje się tego typu zabezpieczeń również w innych obwodach bezpieczeństwa z uwagi na wymaganą niezawodność.

Przewody w instalacjach przeciwpożarowych należy dobierać zgodnie z wymaganiami norm przedmiotowych w korelacji z wymaganiami normy [13].

W instalacjach elektrycznych poważnym problemem jest zachowanie ochrony przeciwporażeniowej przy zasilaniu z generatora zespołu prądotwórczego, gdzie impedancja źródła ulega zmianie wraz z upływem czasu trwania zwarcia.

Rozpływ strumieni magnetycznych w generatorze zespołu prądotwórczego

W chwili wystąpienia zwarcia ulega zmianie rozpływ strumieni magnetycznych w generatorze zespołu prądotwórczego, którego przebieg wraz z upływem czasu przedstawia rys. 2.

b zasilanie budynkow rys2
Rys. 2. Przebieg wypychanego poza wirnik strumienia stojana: a) stan podprzejściowy, b) stan przejściowy, c) stan ustalony

W początkowej fazie zwarcia, nazywanej stanem podprzejściowym, wskutek działania klatki tłumiącej strumień główny wytwarzany przez prądy płynące w uzwojeniu stojana jest wypychany poza wirnik (rys. 2a).

W stanie tym reaktancja generatora charakteryzuje się małą wartością, wynoszącą przeciętnie (10–15)% znamionowej wartości reaktancji generatora. Stan ten trwa bardzo krótko ze względu na małą wartość elektromagnetycznej stałej czasowej „T” obwodu zwarcia, wynoszącej dla generatorów nn średnio 0,01 s.

Działanie klatki tłumiącej ze względu na małą wartość jej rezystancji szybko ustaje, co skutkuje powolnym wchodzeniem strumienia głównego w wirnik. Stan ten, nazywany stanem przejściowym (rys. 2b), charakteryzuje wzrost reaktancji generatora, która dla generatorów nn wynosi średnio (30–40)% wartości reaktancji znamionowej generatora.

Generator w krótkim czasie przechodzi w stan ustalony zwarcia, co objawia się dalszym wzrostem reaktancji obwodu zwarciowego. W stanie ustalonym zwarcia strumień główny oraz strumień wzbudzenia zamykają się przez wirnik generatora (rys. 2c).

Ponieważ kierunki tych strumieni są przeciwne, strumień wypadkowy ulega zmniejszeniu. Zjawisko to prowadzi do gwałtownego wzrostu reaktancji generatora, która dla generatorów nn wynosi (200–300)% wartości reaktancji znamionowej generatora.

W celu porównania zachowania się transformatora i generatora w czasie zwarcia, na rys. 3. przedstawiono przebieg strumienia magnetycznego w transformatorze dwuuzwojeniowym w różnych stanach pracy.

b zasilanie budynkow rys3
Rys. 3. Przebieg drogi strumienia magnetycznego w transformatorze dwuuzwojeniowym w różnych stanach jego pracy

Z rysunku tego wynika, że droga strumienia magnetycznego nie ulega zmianie, przez co parametry zwarciowe transformatora praktycznie pozostają niezmienione w czasie zwarcia.

W zespołach prądotwórczych konstruowanych obecnie instalowany jest regulator prądu wzbudzenia wyposażony w układ forsowania, który pozwala podczas zwarcia na utrzymanie określonej wartości reaktancji generatora. Wartość ta charakteryzowana jest krotnością prądu znamionowego generatora, utrzymywaną przez czas nie dłuższy niż 10 s (najczęściej: 3·InG).

Ograniczenie czasowe utrzymywania określonej wartości reaktancji generatora podczas zwarcia wynika z warunku wytrzymałości izolacji uzwojeń generatora. Wydłużenie tego czasu może skutkować zniszczeniem izolacji uzwojeń generatora. Unormowany przebieg zmienności impedancji generatora podczas zwarć oraz zmienność prądów zwarciowych przedstawia rys. 4.

b zasilanie budynkow rys4
Rys. 4. Unormowany przebieg zmienności impedancji generatora zespołu prądotwórczego podczas zwarć oraz zmienności prądu zwarciowego

Zjawisko to powoduje, że pomimo działania układu automatyki forsowania wzbudzenia, impedancja generatora zespołu prądotwórczego jest znacznie większa od impedancji transformatora elektroenergetycznego o takiej samej mocy jak moc zespołu prądotwórczego przyłączonego do Systemu Elektroenergetycznego. Ponieważ impedancja transformatora oraz impedancja generatora zespołu prądotwórczego w czasie działania automatyki forsowania wzbudzenia wyraża się następującymi wzorami:

stosunek parametrów zwarciowych tych źródeł przy jednakowych mocach, wyniesie:

b zasilanie budynkow rys5

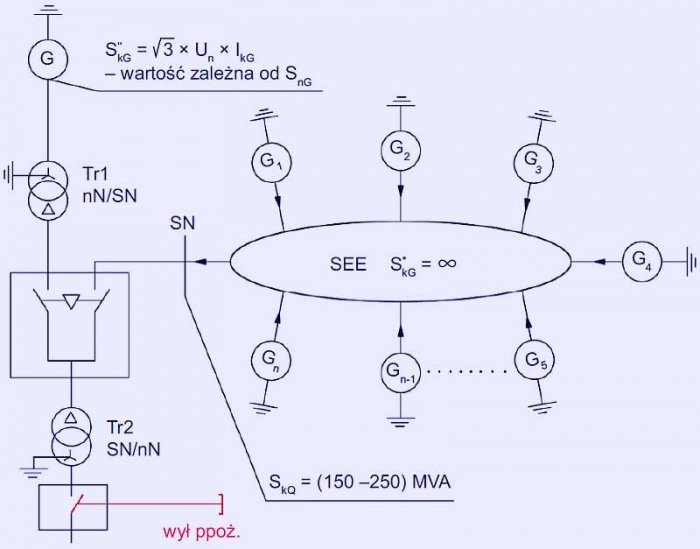

Rys. 5. Porównanie mocy zwarciowych SEE i zespołu prądotwórczego

gdzie:

ZT– impedancja transformatora, w [Ω],

Zk1G – impedancja generatora zespołu prądotwórczego w czasie funkcjonowania automatyki forsowania wzbudzenia, w [Ω],

n – krotność prądu znamionowego generatora zespołu prądotwórczego podczas zwarć na zaciskach generatora, podawana przez producenta zespołów w DTR, w [-],

UnT – napięcie nominalne transformatora, w [kV],

UnG – napięcie nominalne generatora zespołu prądotwórczego, w [kV],

SnT – znamionowa moc pozorna transformatora, w [MVA],

SnG – znamionowa moc pozorna generatora zespołu prądotwórczego, w [MVA],

xk – napięcie zwarcia transformatora
dla S ≤ 400 kVA ⇒ xk = 0,045;
dla S ≥ 500 kVA ⇒ xk = 0,06.

Po ustaniu działania automatyki forsowania wzbudzenia generatora, stosunek impedancji tych źródeł wyniesie odpowiednio: 22 lub 16,7.

Przy takich warunkach zasilania może się okazać, że ochrona przeciwporażeniowa przez samoczynne wyłączenie przy zasilaniu z generatora zespołu prądotwórczego w warunkach pożaru jest nieskuteczna. Przyczyną tego stanu jest ograniczona wartość mocy zwarciowej generatora zespołu prądotwórczego:

w stosunku do mocy Systemu Elektroenenergetycznego (SEE), szacowanej w przybliżeniu jako „nieskończona”, co symbolicznie zostało przedstawione na rys. 5.

tab. 1. podano moce zwarciowe wybranych zespołów prądotworczych nn.

b zasilanie budynkow tab1

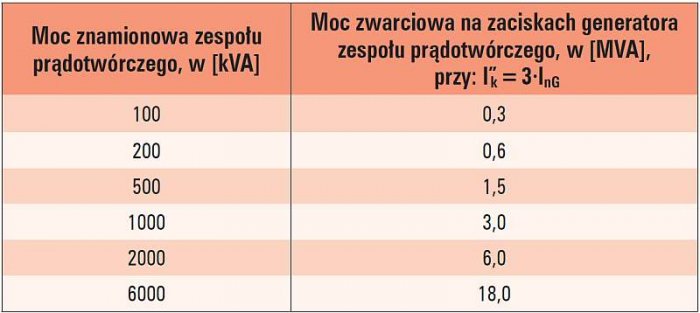

Tab. 1. Moce zwarciowe wybranych zespołów prądotwórczych nn

W takim przypadku pomocne może być zastosowanie sterowania wartością spodziewanego napięcia dotykowego UST, tak by jego wartość nie przekraczała wartości napięcia dotykowego dopuszczalnego długotrwale UL.

Postępowanie takie jest zgodne z normą [13], a sposób realizacji tego zalecenia (przy uproszczonym założeniu: ZPE ≈ RPE) wyjaśnia rys. 6.

b zasilanie budynkow rys6
Rys. 6. Metodyka wyznaczania przekroju przewodu ochronnego SPE łączącego chronione urządzenie z GSU, dla spełnienia warunku UST ≤ UL, gdzie: UST – spodziewana wartość napięcia dotykowego; SPE – minimalny przekrój przewodu ochronnego, gwarantujący spełnienie warunku UST ≤ UL, kp – współczynnik korekcyjny, którego sposób wyznaczenia określa norma [13], l – długość przewodu łączącego odbiornik z GSU, Ia – prąd wyłączający zabezpieczenie w czasie wymaganym przez normę [15], RPE – rezystancja przewodu ochronnego, γ – konduktywność przewodu ochronnego łączącego chroniony odbiornik z GSU; źródło: N SEP-E 005 Dobór przewodów elektrycznych do zasilania urządzeń, których funkcjonowanie jest niezbędne w czasie pożaru.

Dokładna analiza rys. 6. oraz zamieszczonych przy nim wzorów, prowadzi do oceny dwóch przypadków:

a) jeżeli Ik < Ia – czy spodziewane napięcie dotykowe UST, jakie powstanie na częściach przewodzących dostępnych chronionego urządzenia, w warunkach zakłóconych, nie przekroczy napięcia dotykowego dopuszczalnego długotrwale UL,

b) jeżeli Ik  ≥ Ia – czy nastąpi samoczynne wyłączenie zasilania w czasie nie dłuższym od określonego w normie PN-HD 60364-4-41:2009 [15].

Przyjęcie takiego sposobu rozwiązania ochrony przeciwporażeniowej gwarantuje jej zachowanie przy dowolnej wartości spodziewanego prądu zwarciowego Ik.

(...)

Literatura

  1. Ustawa o ochronie przeciwpożarowej [tekst jednolity: Dz. U. z 2017 roku poz. 736]
  2. Rozporządzeniu Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie [Dz. U. z 2015 roku poz.1422].
  3. Rozporządzenie Ministra Łączności z 21 kwietnia 1995 roku w sprawie zasilania energią elektryczną obiektów budowlanych łączności [Dz. U. Nr 50/1995 poz. 271].
  4. Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania [Dz. U. 2007 nr 143 poz. 1002 z późniejszymi zmianami].
  5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010, w sprawie ochrony przeciwpożarowej budynków innych obiektów i terenów [Dz. U. Nr 109/2010 poz. 719].
  6. Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym Dz. U. z 2016 roku poz. 1966].
  7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych [Dz. U. Nr 124/2009 poz. 1030].
  8. PN-EN 12101-10:2007 Systemy kontroli rozprzestrzeniania się dymu i ciepła – część 10: Zasilanie.
  9. PN-IEC 60364-5-56:1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa.
  10. PN-HD 60364-5-56:2013 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa.
  11. PN-EN 54-4: 2002 Systemy sygnalizacji pożarowej. Część 4: Zasilacze.
  12. PN-EN 12101-10: 2007 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 10: Zasilacze.
  13. N SEP-E 005 Dobór przewodów elektrycznych do zasilania urządzeń, których funkcjonowanie jest niezbędne w czasie pożaru.
  14. PN-EN 1363-2:2001 Badanie odporności ogniowej. Część 2: Procedury alternatywne i dodatkowe.
  15. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41. Instalacje dla zapewnia bezpieczeństwa Ochrona przed porażeniem elektrycznym.
  16. PN-EN 50160;2010 Parametry jakościowe napięcia w publicznych sieciach rozdzielczych.
  17. ISO8528-5 Zespoły prądotwórcze prądu przemiennego napędzane silnikiem spalinowym tłokowym. Zespoły prądotwórcze.
  18. PN-EN 62040-1:2009 Systemy bezprzerwowego zasilania (UPS). Część 1. Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS. Aneks M (normatywny). Wentylacja przedziałów bateryjnych.
  19. PN-EN 60896-21: 2007 Baterie ołowiowe stacjonarne. Część 21.: Typy wyposażone w zawory. Metody badań.
  20. PN-EN 60896-11:2007 Baterie ołowiowe stacjonarne. Część 11. Ogólne wymagania i metody badań.
  21. M. T. Sarniak - Budowa i eksploatacja systemów fotowoltaicznych – Grupa Medium Warszawa 2015 – wydanie I
  22. J. Wiatr; M. Orzechowski – Przeciwpożarowy wyłącznik prądu. Mity a rzeczywistość: elektro.info nr 1-2/2017 –cz. 1; elektro.info nr 3/2017 – cz. -2.
  23. R. Lenartowicz, J. Fangrat –Instalacje zasilające urządzenia bezpieczeństwa pożarowego – ITB Warszawa 2016
  24. J. Wiatr; M. Orzechowski – Instalacje elektryczne do zasilania urządzeń elektrycznych, których funkcjonowanie jest niezbędne w czasie pożaru – Grupa Medium 2016 – wydanie I.
  25. Z. Łęgosz – Potrzeby własne w elektroenergetyce - OPBEE – materiał konferencyjne, Szklarska Poręba 11-13 grudnia 2011
  26. Poradnik projektanta Systemów Sygnalizacji Pożaru – cz. II – SITP Warszawa 2009
  27. J. Wiatr, M. Orzechowski – Poradnik Projektanta Elektryka – Grupa Medium Warszawa 2012, wydanie V
  28. J. Wiatr, A. Boczkowski, M. Orzechowski – Ochrona przeciwporażeniowa oraz dobór przewodów i ich zabezpieczeń w instalacjach elektrycznych niskiego napięcia – DW MEDIUM Warszawa 2010 - wydanie I
  29. J. Wiatr – Podstawy projektowania przydomowych elektrowni fotowoltaicznych – Grupa Medium 2017 – wydanie I.
  30. T. Sutkowski – Rezerwowe i bezprzerwowe zasilanie w energię elektryczną. Urządzenia i układy. – COSiW SEP 2007
  31. P. Tofiło – konspekt do wykładu dla studentów SGSP – r. a. 2012/2013
  32. www.fizyka.wip.pcz.pl – 16.07.2017
  33. www.aval.com.pl -19.07.2017
  34. Karta katalogowa akumulatora EPL 210-12 – www.aval.com.pl - 28.07.2017
