Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie lub błędne działanie urządzeń elektrycznych i elektronicznych wewnątrz chronionych obiektów budowlanych.

Zgodnie z wymaganiami Prawa budowlanego urządzenia piorunochronne LPS (ang. Lightning Protection System) na obiektach budowlanych powinny być wykonane zgodnie z zaleceniami Polskich Norm. Takie wymagania zawarto w Rozporządzeniu Ministra Infrastruktury [2], w których stwierdzono, że:

  • Budynek należy wyposażyć w instalację chroniącą przed wyładowaniami atmosferycznymi. Obowiązek ten odnosi się do budynków wyszczególnionych w Polskiej Normie dotyczącej ochrony odgromowej obiektów budowlanych (§ 53, pkt 2).
  • Instalacja piorunochronna, o której mowa w § 53, pkt 2, powinna być wykonana zgodnie z Polską Normą dotyczącą ochrony odgromowej obiektów budowlanych (§ 184).



Obiekt budowlany wraz ze związanymi z nim urządzeniami budowlanymi należy „projektować i budować w sposób określony w przepisach oraz zgodnie z zasadami wiedzy technicznej”.

W przypadku ochrony przed zagrożeniami wywołanymi przez prąd piorunowy podstawowym źródłem wiedzy technicznej są normy dotyczące ochrony odgromowej obiektów budowlanych, ochrony przed piorunowym impulsem elektromagnetycznym (Czytaj więcej na ten temat) oraz normy pokrewne omawiające podstawowe zasady ograniczania przepięć w instalacji elektrycznej i systemach przesyłu sygnałów (tab. 1.).

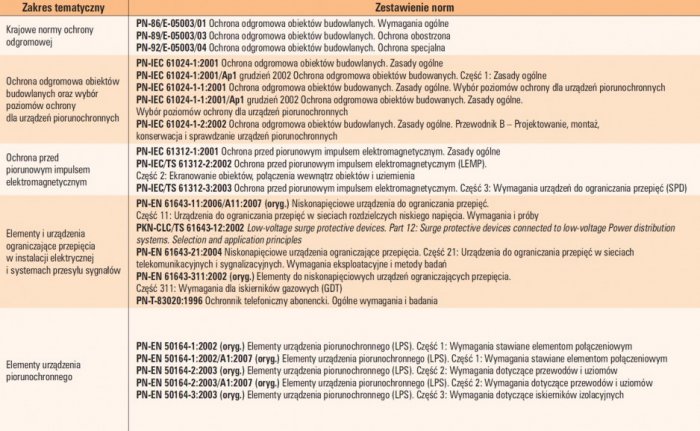

W 2009 roku przewidywane jest wprowadzenie nowych norm określających zasady ochrony odgromowej obiektów budowlanych. Obecnie obowiązujące normy powinny być zastąpione przez następujące normy:

  • PN-IEC 62305-1:2008 Ochrona odgromowa. Część 1: Wymagania ogólne,
  • PN-IEC 62305-2:2008 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem,
  • PN-IEC 62305-3:2006 (oryg.) Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia,
  • PN-IEC 62305-4:2006 (oryg.) Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych).



W tej chwili (na dzień 1 marca 2009 r.) dwie z powyższych norm, normy PN-EN 62305-1 i PN-EN 62305-2, zostały już wprowadzone. W nowych normach zawarto zmodyfikowane treści zaczerpnięte z norm dotychczas stosowanych w kraju. W tabeli 2. przedstawiono zestawienie norm, które wykorzystano do opracowania norm serii PN-EN 62305. Podstawowe informacje o zakresie tematycznym nowych norm przedstawiono w tabeli 3.

Etapy postępowania przy projektowaniu urządzenia piorunochronnego

W nowych normach zwraca się szczególną uwagę na wieloetapowość działań w celu zrealizowania pewnej i skutecznej ochrony odgromowej obiektów budowlanych. Wśród podstawowych etapów postępowania należy wymienić:

  • zebranie podstawowych informacji dotyczących przeznaczenia, konstrukcji i lokalizacji obiektu,
  • sklasyfikowanie obiektu, ustalenie konieczności stosowania ochrony i określenie właściwego poziomu ochrony (ocena na podstawie wskaźnika zagrożenia piorunowego lub ryzyka szkód piorunowych – wyznaczonych przez eksperta ochrony odgromowej przy współpracy z inwestorem lub właścicielem obiektu),
  • opracowanie planu ochrony odgromowej (w przypadku przyjęcia strefowej koncepcji ochrony dokładne określenie właściwości poszczególnych stref i stosowanych środków ochrony),
  • wykonanie projektu ochrony odgromowej (podstawowe i szczegóło we rysunki techniczne, opisy przewidywanych środków ochrony, harmonogramy realizacji poszczególnych etapów prac),
  • wykonanie urządzenia piorunochronnego (nadzór techniczny), dokumentację oraz badania odbiorcze (potwierdzenie prawidłowości wykonania ochrony).



Realizacja powyższych etapów wymaga współpracy i skoordynowanego działania wszystkich zainteresowanych stron w fazie projektowania, budowy oraz badania urządzeń piorunochronnych i powinna obejmować w szczególności:

  • konsultacje we wszystkich fazach budowy obiektu,
  • ustalenie zakresów odpowiedzialności stron za zaistniałe podczas budowy nieprawidłowości,
  • przestrzeganie procedur odbioru urządzenia,
  • przestrzeganie procedur użytkowania i ewentualnej przebudowy obiektu.



Uzgodnienia i konsultacje powinny być prowadzone z architektem, z zakładami użyteczności publicznej, ze służbami pożarnictwa i bezpieczeństwa, z instalatorami urządzeń elektronicznych i anten oraz z wykonawcami prac budowlanych oraz instalacyjnych.

Podstawowe zmiany wprowadzane przez normy serii PN-EN 62305

Jak już wspomniano, normy serii PN-EN 62305 są wynikiem restrukturyzacji norm serii PN-IEC 61024, PN-IEC 61312 oraz norm międzynarodowych IEC 61662+A1, IEC 61819, IEC 61312-4 i IEC 61312-5. W otrzymanych w ten sposób normach zawarto wcześniej obowiązujące wymagania dotyczące ochrony odgromowej. Niektóre z nich omówiono bardziej szczegółowo, część znacznie poszerzono oraz wprowadzono kilka nowych zaleceń oraz informacji dotyczących ochrony odgromowej i ograniczania przepięć.

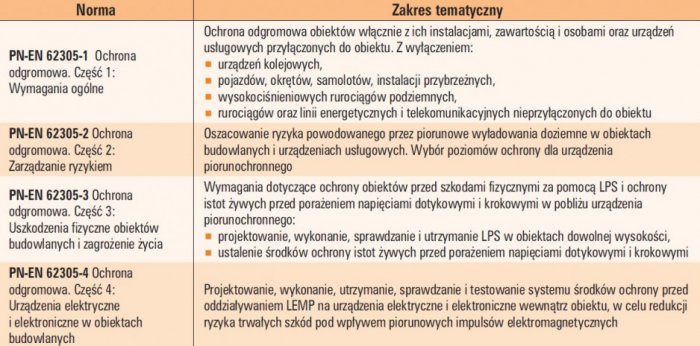

Poniżej zestawiono informacje o nowych lub znacznie poszerzonych wymaganiach, zaleceniach lub danych pomocniczych zawartych z normach serii PN-EN 62305.

  • Szczegółowo omówiona zasada oddziaływania prądów piorunowych na elementy urządzenia piorunochronnego (przewody i blachę pokrycia dachowego), urządzenia ograniczające przepięcia SPD (Surge Protective Devices).
  • Przedstawiono logarytmiczno-normalne rozkłady parametrów prądu pioruna oraz wymagania dotyczące parametrów probierczych prądów udarowych stosowanych w laboratoriach do symulacji skutków uderzenia pioruna,
  • Określono parametry prądów i napięć udarowych powstających w instalacjach niskonapięciowych (instalacje zasilające i przesyłu sygnałów) podczas doziemnych wyładowań piorunowych w obiekty lub dochodzące instalacje, lub obok tych obiektów i instalacji.
  • Wprowadzono podstawowe wymagania dotyczące ochrony obiektów wysokich (powyżej 60 m) przed bocznymi wyładowaniami piorunowymi.
  • Zmieniono zalecenia dotyczące minimalnych wymiarów uziomów w obiektach budowlanych wymagających II poziomu ochrony.
  • Przedstawiono szczegółowe zasady szacowania ryzyka powodowanego przez prądy piorunowe podczas doziemnych wyładowań piorunowych:

– bezpośrednio w obiekty budowlane lub obok tych obiektów,

– bezpośrednio w linie lub instalacje dochodzące do analizowanych obiektów lub w bliskim sąsiedztwie tych linii lub instalacji.

Porównanie wyznaczonych wartości ryzyka z wartościami uznanymi za tolerowane pozwala ustalić potrzebę stosowania środków ochrony odgromowej i dobrać odpowiednią ich skuteczność,

  • do normy PN-EN 62305-2 dołączony jest standardowy program obliczeniowy RAC (Risk Assessment Calculator) do wyznaczania ryzyka i określania wymaganej klasy ochrony obiektu,
  • przedstawiono szczegółowe zestawienia materiałów, z których należy wykonywać instalację piorunochronną, ich kształty oraz przekroje dla zwodów, przewodów odprowadzających i uziomów,
  • przedstawiono znacznie więcej informacji dotyczących wartości współczynnika kc, charakteryzującego podział prądu piorunowego pomiędzy poszczególne przewody instalacji piorunochronnej i wykorzystywanego do obliczeń odstępów bezpiecznych,
  • omówiono wymagania dotyczące ochrony odgromowej obiektów zawierających warstwę ziemi na dachach,
  • omówiono wymagania dotyczące ochrony nadbudówek dachowych, urządzeń przed bezpośrednim oddziaływaniem prądu piorunowego – dotyczy to szczególnie anten na dachach obiektów budowlanych,
  • szczegółowe omówienie zasad strefowej koncepcji ochrony odgromowej (podział na strefy, zasady wyrównywania potencjałów w strefach i na ich granicach, określanie skuteczności ekranowania obiektów, pomieszczeń i obwodów oraz rozmieszczenie urządzeń do ograniczania przepięć SPD),
  • przedstawiono podstawowe wymagania dotyczące ochrony odgromowej w strefach zagrożonych wybuchem; zwrócono uwagę na zasady uziemiania zbiorników i rurociągów oraz ochronę zbiorników z pływającymi dachami,
  • przedstawiono szczegółowe zasady energetycznej i napięciowej koordynacji pomiędzy urządzeniami ograniczającymi przepięcia w wielostopniowych systemach ochrony przed przepięciami.

Wymagana wiedza techniczna w dziedzinie ochrony odgromowej

Przystępując do projektowania kompleksowej ochrony odgromowej nowoczesnego obiektu budowlanego należy posiadać podstawowy zasób wiedzy technicznej w następujących dziedzinach:

  • ochrony odgromowej obiektów budowlanych,
  • ochrony przed piorunowym impulsem elektromagnetycznym,
  • ograniczania przepięć w instalacji elektrycznej w obiekcie budowlanym,
  • ograniczania przepięć w systemach przesyłu sygnałów,
  • wyrównywania potencjałów wewnątrz obiektów budowlanych,
  • badań i doboru urządzeń ograniczających przepięcia w instalacji elektrycznej oraz w liniach przesyłu sygnałów,
  • badań odporności urządzeń systemów na działanie napięć i prądów udarowych oraz dopuszczalnych poziomów odporności udarowej przyłączy zasilania i sygnałowych urządzeń chronionych systemów,
  • badań odporności urządzeń oraz systemów elektronicznych na działanie impulsowego pola magnetycznego,
  • koordynacji układania przewodów wszelkiego rodzaju instalacji wewnątrz obiektów budowlanych,
  • doboru materiałów stosowanych do budowy urządzeń piorunochronnych.



Tak szeroki zakres wymaganej wiedzy powodował, że już w normie PN-IEC 61024-1-2 stwierdzono, że „LPS powinny być projektowane i wykonywane przez specjalistów od projektowania i wykonawstwa instalacji piorunochronnych” (pkt 2.1.). Nowa norma PN-EN 62305 zawiera podobne wymagania: „Urządzenie piorunochronne (LPS) powinno być projektowane i wykonywane przez projektantów i wykonawców urządzeń piorunochronnych” (pkt E4.1). „Projektant i wykonawca urządzenia piorunochronnego powinien posiadać umiejętność oceny zarówno elektrycznych, jak i mechanicznych skutków wyładowania piorunowego i znać dobrze ogólne zasady kompatybilności elektromagnetycznej (EMC)” (pkt E4.1). „Projektant ochrony odgromowej powinien umieć ocenić skutki korozji i decydować, kiedy istnieje konieczność zwrócenia się o pomoc do eksperta” (pkt E4.1).

Należy również zwrócić uwagę na konieczność prowadzenia przez osoby projektujące urządzenie piorunochronne koordynacji prac wszystkich osób, których działania są np. związane z projektowaniem innych instalacji i mogą wymagać dodatkowych zalereklama ceń związanych z ochroną odgromową. Takie kompleksowe działania powinny być prowadzone podczas projektowania, realizacji i odbioru obiektu oraz obejmują określenie zakresu badań okresowych i oględzin.

Oczywiście podstawowym źródłem wiedzy dla projektanta i wykonawcy urządzeń piorunochronnych są normy i od „wyspecjalizowanego projektanta i wykonawcy wymaga się gruntownej znajomości stosownych norm” oraz kilkuletniej praktyki w dziedzinie ochrony odgromowej.

Podsumowanie

Poprawne zaprojektowanie i wykonanie urządzenia piorunochronnego wymaga przyjęcia odpowiedniej dla chronionego obiektu koncepcji ochrony i ścisłej jej realizacji. Jest to szczególne ważne w przypadku obiektów wyposażonych w urządzenia i systemy elektroniczne wrażliwe na piorunowe impulsy elektromagnetyczne. Zapewnienie bezawaryjnego działania takich urządzeń i systemów wymaga zwrócenia szczególnej uwagi na środki wewnętrznej ochrony odgromowej.

Opracowanie projektu i wykonanie zewnętrznej i wewnętrznej ochrony odgromowej powinno być powierzone ekspertom w dziedzinie ochrony odgromowej, posiadających niezbędną wiedzę z dziedziny kompatybilności elektromagnetycznej urządzeń i systemów. Tylko takie podejście powinno zapewnić odpowiednią ochronę odgromową obiektów budowlanych i pozwoli uniknąć kompromitujących sytuacji, w których obiekty użyteczności publicznej oraz bezcenne obiekty zabytkowe są chronione za pomocą tzw. piorunochronów aktywnych (np. systemy wczesnej emisji strimerów (ESE – Early Streamer Emission) lub systemy przemieszczania ładunku (CTS – Charge Transfer System).

Literatura

1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75, poz. 690, z późn. zm.).

2. Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 109, poz. 1156).
