Wartość pobieranej przez urządzenie elektryczne mocy biernej zależy przede wszystkim od wielkości charakteryzujących pole elektromagnetyczne, czyli głównie od napięcia zasilającego, magnetycznych właściwości materiału, z którego zostało wykonane urządzenie, oraz wymiarów geometrycznych urządzenia. Do negatywnych skutków znacznego poboru mocy biernej (pojemnościowej lub indukcyjnej) przez pracujące urządzenia elektryczne należą przede wszystkim: wystąpienie dodatkowych spadków napięcia w układach zasilających, dodatkowe straty mocy czynnej wynikające z przepływu prądów indukcyjnych lub pojemnościowych, a także zmniejszenie przepustowości sieci i zdolności wytwórczych generatorów. Wszystkie te skutki wpływają na zwiększenie kosztów użytkowania danej instalacji i urządzeń elektrycznych.Wartość mocy biernej Q [var] pobieranej przez urządzenia zasilane napięciem przemiennym można wyliczyć z zależności:

kompensacyjne wz1
Wzór 1

gdzie:

ω – pulsacja, w [rad/s],

Wb – średnia energia bierna [J], którą dla jednorodnego pola elektromagnetycznego wyraża się wzorem:

Wzór 2

gdzie:

μ – przenikalność magnetyczna ośrodka, w [H/m];

H – natężenie pola magnetycznego, w [A/m];

q – przekrój, w [m2];

δ – długość linii pola, w [m].

Wartość współczynnika mocy cosφ lub tgφ, który odzwierciedla ilość mocy biernej przesyłanej w danym obwodzie elektrycznym można poprawić (doprowadzić do stanu, by mieścił się w przedziale dopuszczalnym aktualnymi przepisami – tg φ ∈<0, 0,4> [2,3]) na dwa sposoby: naturalny lub sztuczny. Naturalny sposób poprawy współczynnika mocy związany jest z poprawnym doborem i prawidłową eksploatacją maszyn, a przede wszystkim polega na [4]:

  • właściwym doborze mocy instalowanych maszyn – ograniczaniu czasu pracy urządzeń niedociążonych lub na biegu jałowym,
  • stosowaniu silników zwartych zamiast pierścieniowych oraz szybkoobrotowych w miejsce wolnoobrotowych,
  • zastąpieniu silników asynchronicznych o dużych mocach silnikami synchronicznymi, które umożliwiają pracę przy współczynnikowi mocy bliskim 1 lub nawet przy przewzbudzeniu pobierają z sieci moc bierną pojemnościową,
  • odpowiedni dobór mocy transformatorów.

Sztuczny sposób poprawiania współczynnika mocy wiąże się natomiast z koniecznością stosowania układów kompensacyjnych. Należą do nich [4, 5]:

  • urządzenia kompensacyjne na bazie kondensatorów lub dławików energetycznych,
  • kompensatory energoelektroniczne (STATCOM) i filtry aktywne APF,
  • hybrydowe układy kompensacyjne kondensatorowo-energoelektroniczne (TSC, TCR, FC/TCR).

Prawidłowy dobór układu kompensacyjnego pozwala nie tylko na zminimalizowanie wartości strat mocy czynnej oraz spadków napięć w układzie zasilającym odbiorniki elektryczne, ale przede wszystkim na uniknięcie kosztów związanych z przekraczaniem dopuszczalnych przepisami wartości współczynnika mocy. Projektując układ do kompensacji mocy biernej, należy postępować według ściśle określonych wymagań i zasad zawartych w aktualnych przepisach oraz wiedzy technicznej. Należy wziąć również pod uwagę informacje zawarte w rachunkach za energię elektryczną oraz dane uzyskane na podstawie pomiarów parametrów określających jakość energii elektrycznej w analizowanym układzie. Dane te są niezbędne nie tylko do właściwego doboru typu urządzeń kompensacyjnych (np. zawartość wyższych harmonicznych decyduje o tym, czy należy zastosować kondensatory zwykłe, wzmocnione lub z dławikami ochronnymi), ale również do podjęcia decyzji o budowie i konfiguracji układu kompensacyjnego (np. o miejscu zainstalowania przekładnika prądowego). Zagadnienia te bardziej szczegółowo opisane zostały w publikacjach [6, 7, 8, 9, 10, 11].

Wykonanie poprawnych badań energii elektrycznej układu zasilającego jest szczególnie istotne przy układach niesymetrycznych, w których występuje nie tylko nierównomierność wartości prądu obciążenia w poszczególnych fazach, ale również różnorodność charakteru obciążenia poszczególnych faz (pojemnościowy/indukcyjny). Przyjęcie błędnych założeń może bowiem prowadzić do tego, że praca układu kompensacyjnego nie tylko nie będzie ograniczać poboru mocy biernej przez urządzenia, ale może spowodować, w skrajnych przypadkach, znaczący wzrost kosztów zużycia energii elektrycznej.

Charakterystyka badanego układu elektrycznego

Pomiarów parametrów charakteryzujących jakość energii elektrycznej dokonano w jednym z ośrodków medycznych na Podlasiu. Ośrodek ten oprócz oświetlenia, klimatyzatorów i urządzeń biurowych ma znaczną liczbę trójfazowych (np. rezonanse magnetyczne) oraz jednofazowych odbiorników specjalistycznych (np. aparaty do USG).

Na rysunkach 1, 2, 3, 4, 5 i 6 przedstawiono przebiegi zmienności wartości prądów, mocy oraz współczynnika mocy tg φ zarejestrowane w rozdzielnicy głównej zasilającej analizowany obiekt.

kompensacyjne rys1
Rys. 1. Tygodniowy przebieg wartości prądów fazowych
kompensacyjne rys2
Rys. 2. Tygodniowy przebieg wartości mocy czynnych w poszczególnych fazach
kompensacyjne rys3
Rys. 3. Tygodniowy przebieg wartości mocy biernych w poszczególnych fazach
kompensacyjne rys4
Rys. 4. Tygodniowy przebieg wartości współczynników mocy (tg φ) w poszczególnych fazach
kompensacyjne rys5
Rys. 5. Tygodniowy przebieg wartości mocy czynnej i biernej trójfazowej
kompensacyjne rys6
Rys. 6. Tygodniowy przebieg wartości trójfazowego współczynnika mocy (tg φ)

Z analizy zarejestrowanych wartości wynika, że zainstalowane w obiekcie odbiorniki pobierają, w zależności od fazy, moc bierną o charakterze indukcyjnym, jak i pojemnościowym. Powoduje do wzrost wartości współczynnika mocy tg φ znacznie ponad wymagane przepisami 0,4. Warty podkreślenia przy tym jest fakt, że wartość trójfazowego współczynnika mocy sporadycznie przyjmuje charakter pojemnościowy, przy czym moc bierna pojemnościowa występuje stale w fazie trzeciej oraz nocami (przy braku obciążania podstawowego) w fazie drugiej.

Analiza poprawności pracy układu kompensacyjnego

W celu określenia poprawności działania trójfazowego układu kompensacyjnego, dokonano analizy wartości współczynnika mocy tg , przy zainstalowanym układzie kompensacyjnym, w którym pomiar prądu odbywał się kolejno w każdej z trzech faz. Na rysunkach 7, 8, 9, 10, 11, 12, 13, 14 i 15 przedstawione zostały przebiegi zmienności wartości wybranych wielkości opisujących analizowany układ kompensacyjny oraz przebieg zmienności wartości współczynnika mocy po kompensacji, gdy pomiar prądu odbywał się kolejno w fazach od L1 do L3.

Analizując przebiegi przedstawione na rysunkach 7, 8, 9, 10, 11, 12, 13, 14 i 15 bardzo łatwo zauważyć, że znacząco różnią się one od siebie. Nie tylko przybierają one różne wartości, w zależności od tego, w której fazie był zamontowany przekładnik prądowy podający sygnał do regulatora, ale również różne znaki (charakter pojemnościowy lub indukcyjny). Przy zastosowaniu układu kompensacji mocy biernej z pomiarem prądu w fazie L1, do skompensowania mocy biernej potrzebna byłaby bateria kondensatorów. Gdy przekładnik prądowy zostanie zainstalowany w fazie 2, do kompensacji potrzebna będzie już bateria hybrydowa złożona z zarówno z kondensatorów, jak i dławików kompensacyjnych. Gdy pomiar prądu odbywać się będzie w trzeciej fazie, to do kompensacji wykorzystany będzie również układ hybrydowy, ale tylko ze śladowym udziałem kondensatorów.

kompensacyjne rys7

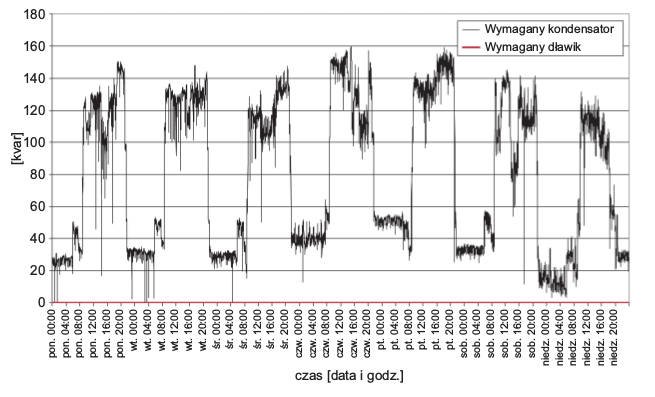

Rys. 7. Wymagana wartość mocy układu kompensacyjnego niezbędna do poprawy współczynnika mocy do wartości wymaganych przepisami, podczas pomiaru prądu w fazie L1
kompensacyjne rys8
Rys. 8. Przebieg symulacji pracy układu kompensacyjnego, podczas pomiaru prądu w fazie L1
kompensacyjne rys9

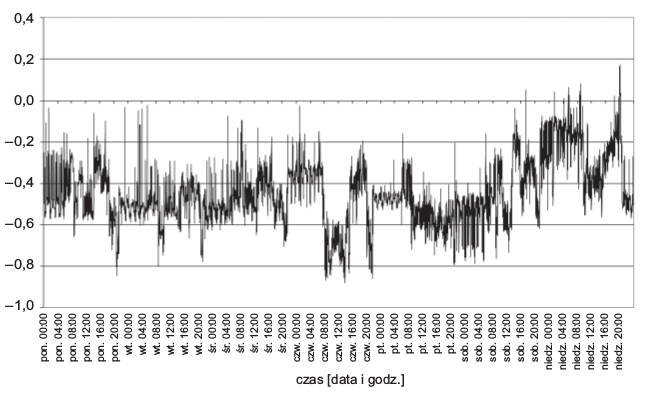

Rys. 9. Przebieg trójfazowych wartości współczynników mocy (tg φ), przy pracującym układzie kompensacyjnym, z pomiarem prądu w fazie L1
kompensacyjne rys10

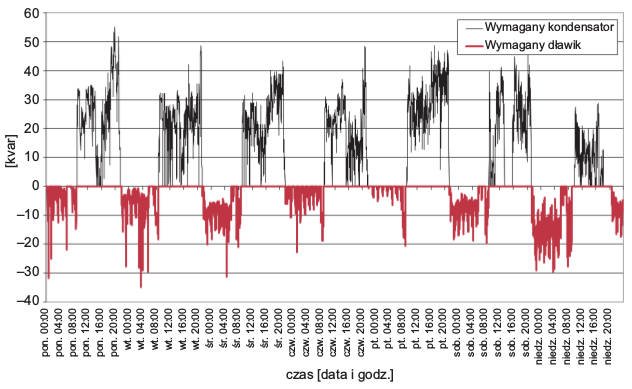

Rys. 10. Wymagana wartość mocy układu kompensacyjnego niezbędna do poprawy współczynnika mocy do wartości wymaganych przepisami, podczas pomiaru prądu w fazie L2
kompensacyjne rys11
Rys. 11. Przebieg symulacji pracy układu kompensacyjnego podczas pomiaru prądu w fazie L2
kompensacyjne rys12

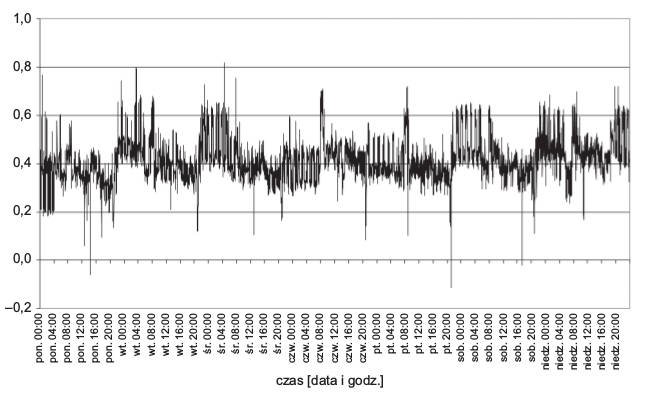

Rys. 12. Przebieg trójfazowych wartości współczynników mocy (tg φ), przy pracującym układzie kompensacyjnym, z pomiarem prądu w fazie L2
kompensacyjne rys13

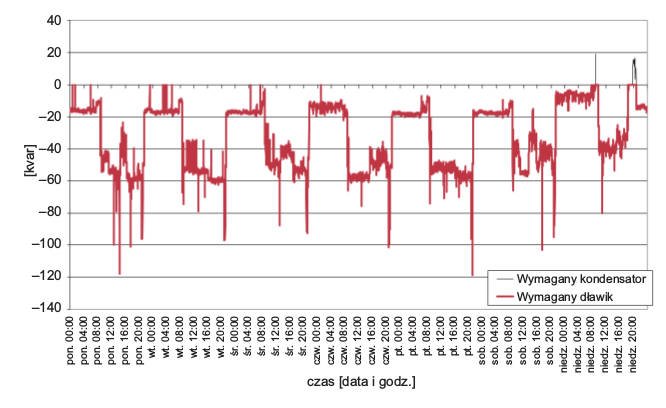

Rys. 13. Wymagana wartość mocy układu kompensacyjnego niezbędna do poprawy współczynnika mocy do wartości wymaganych przepisami, podczas pomiaru prądu w fazie L3
kompensacyjne rys14

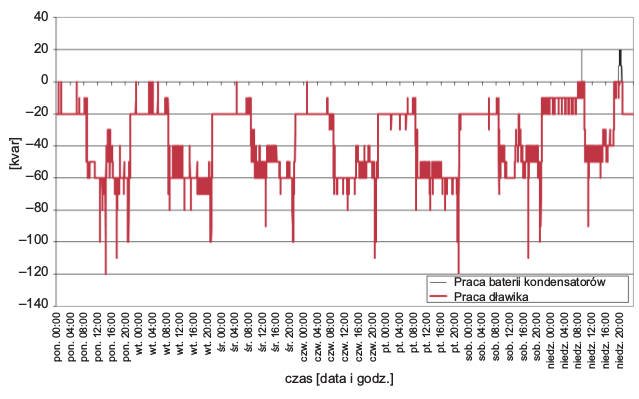

Rys. 14. Przebieg trójfazowych wartości współczynników mocy (tg φ), przy pracującym układzie kompensacyjnym, z pomiarem prądu w fazie L2
kompensacyjne rys15

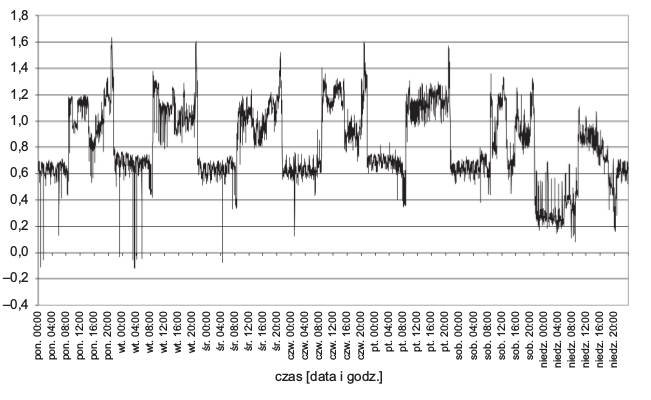

Rys. 15. Przebieg trójfazowych wartości współczynników mocy (tg ), przy pracującym układzie kompensacyjnym, z pomiarem prądu w fazie L3

W celu dokładniejszego zobrazowania parametrów pracy oraz kosztów związanych z eksploatacją analizowanego ośrodka, z zainstalowanym układem kompensacyjnym, przy zastosowaniu pomiarów prądów kolejno w poszczególnych fazach od L1 do L3, dokonano zestawienia tabelarycznego wartości podstawowych wielkości charakteryzujący badany układ (tab. 1.).

kompensacyjne tab1

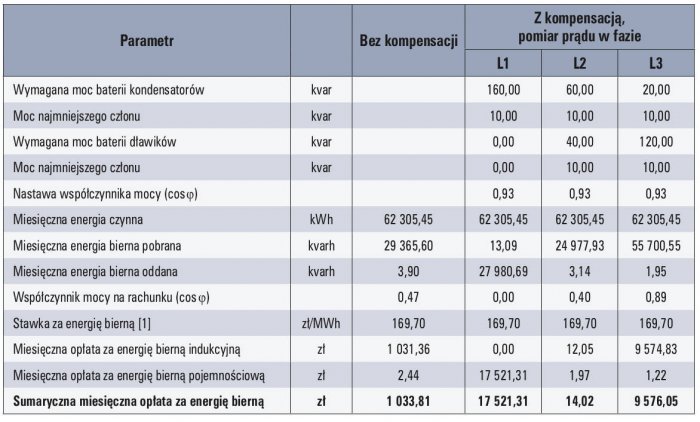

Tab. 1. Wartości charakteryzujące układ kompensacyjny z pomiarem prądu w poszczególnych fazach od L1 do L3

Z analizy wartości przedstawionych w tabeli wynika, że tylko jeden z analizowanych układów kompensacyjnych przyniósłby założone rezultaty. Najlepsze wyniki daje układ, w którym pomiar prądu byłby dokonywany w fazie L2 – umożliwiłby on zmniejszenie rachunków za energię elektryczną z około 1030 zł do niecałych 15 zł. W pozostałych przypadkach wystąpiłby znaczący wzrost kosztów zużycia energii biernej, przy czym, gdyby przekładnik pomiarowy został zainstalowany w fazie pierwszej, koszt zużycia energii biernej wzrósłby blisko siedemnastokrotnie – do ponad 17,5 tys. złotych.

Podsumowując, powyższa analiza wykazała, że układów kompensacyjnych nie należy dobierać jedynie z rachunków za energię elektryczną. Dotyczy to przede wszystkim obwodów, w których występuje znacząca asymetria w wartościach prądów obciążeniowych i/lub w charakterze obciążenia. Praca tak dobranych układów kompensacyjnych może nie tylko nie ograniczyć zużycia energii biernej, ale nawet doprowadzić do znaczącego wzrostu wartości rachunku za energię elektryczną (w zależności od fazy, w której zostanie zainstalowany przekładnik prądowy – zwyczajowo najczęściej jest to faza L1). Dopiero wykonanie rzeczywistych pomiarów podstawowych parametrów energii elektrycznej pozwoli na określenie zarówno jaki układ kompensacyjny należy zastosować (trójfazowy czy jednofazowy) oraz jak należy skonfigurować układ pomiaru parametrów niezbędnych do sterowania baterią.
