W artykule przedstawiono podstawowe zagadnienia związane z kompensacją mocy biernej w układach elektrycznych. W pierwszej części opisano odbiorniki mocy biernej.
Postęp technologiczny oraz postępujące uzależnienie
społeczeństwa, przemysłu od nowoczesnej technologii wymuszają korzystanie
z nowoczesnych systemów komputerowych. W chwili obecnej w każdym
gospodarstwie domowym, małej firmie, czy też dużym zakładzie przemysłowym
powszechnie wykorzystuje się technikę mikroprocesorową. Znajdziemy ją
w telewizorze, komputerze, zegarku, lodówce, dekoderze telewizji cyfrowej,
drukarce, maszynie produkcyjnej i w wielu innych miejscach.
Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.
Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.
Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim...
Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).
Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze...
Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.
W artykule:
• Wiadomości wstępne • Odbiorniki mocy biernej
Większość urządzeń zainstalowanych w zakładach przemysłowych pobiera moc bierną indukcyjną. Należą do nich głównie silniki asynchroniczne, transformatory, dławiki, piece indukcyjne itp.
Nowoczesne obiekty użyteczności publicznej wyposażone są przede wszystkim w układy elektroniczne (komputery, systemy zarządzania budynkiem (BMS), monitoringu, kontroli dostępu, ochrony przeciwpożarowej oraz wentylacji i klimatyzacji), które z punktu widzenia sieci zasilającej, w większości stanowią odbiorniki pobierające moc bierną o charakterze pojemnościowym.
Wiadomości wstępne
Do urządzeń o dużym zapotrzebowaniu na moc bierną należą:
silniki indukcyjne,
transformatory,
linie elektroenergetyczne,
prostowniki,
piece indukcyjne.
Odbiornikami mocy biernej określa się urządzenia, które pobierają prąd bierny indukcyjny, a w rezultacie pobierają moc bierną indukcyjną. Natomiast urządzenia pobierające prąd bierny pojemnościowy (moc bierną pojemnościową) określane są jako źródła mocy biernej.

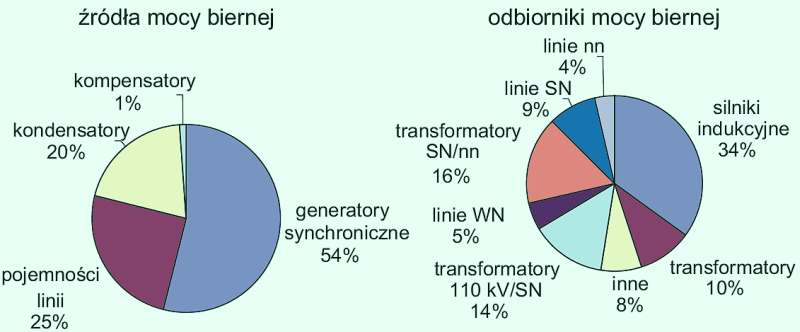

Na rys. 1. przedstawione są szacunkowe, procentowe udziały podstawowych odbiorników i źródeł mocy biernej.
Rys. 1. Szacunkowy, procentowy udział podstawowych źródeł i odbiorników mocy biernej [4]; rys. G. Hołdyński, Z. Skibko
Zgodnie z aktualnie obowiązującymi przepisami, nie ma obowiązku kompensacji mocy biernej. Jednakże ponadwymiarowy pobór mocy biernej (indukcyjnej lub pojemnościowej) może się wiązać z karami finansowymi naliczanymi przez operatorów sieci dystrybucyjnych [1, 2, 3]. Ponadto przepływ mocy biernej przez urządzenia elektryczne wywołuje dodatkowe spadki napięć i straty mocy oraz ogranicza przepustowość poszczególnych elementów sieci (linie i transformatory). Dlatego przepisy [1, 2, 3] ograniczają, niezależnie od poziomu napięcia, ilość pobieranej mocy biernej, a ograniczenie to opisywane jest współczynnikiem mocy tg φ, którego wartość nie powinna przekraczać 0,4. Pobór mocy biernej pojemnościowej (pojemnościowy charakter odbioru) powoduje przyrost napięcia w punkcie przyłączenia do sieci, co może w niektórych przypadkach stwarzać zagrożenie przekroczenia wartości dopuszczalnych napięć.

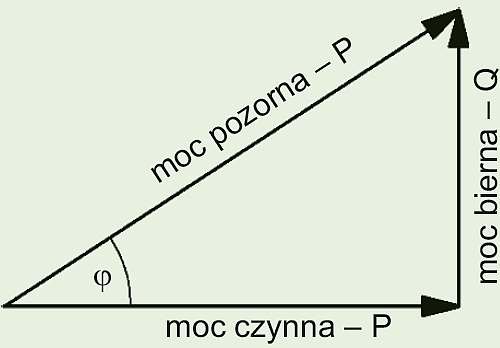

Rys. 2. Trójkąt mocy; rys. G. Hołdyński, Z. Skibko
Wartość współczynników mocy tg φ oraz cos φ wyznacza się z trójkąta mocy (rys. 2.). Można też je wyliczyć na podstawie zależności:
Wzór 1
Wzór 2
Odbiorniki mocy biernej
Największy udział w poborze mocy biernej wykazują silniki indukcyjne. Moc bierna Q pobierana przez silnik indukcyjny składa się z dwóch części [4]:
mocy magnesowania,
strat mocy na reaktancji rozproszenia.
Wzór 3
gdzie:
Qj– moc bierna magnesowania (moc bierna biegu jałowego), w [var],
Qo – moc bierna rozproszenia, w [var],
c – stała,
U – napięcie na zaciskach silnika, w [V],
S – moc pozorna pobierana przez silnik, w [VA],
X – reaktancja gałęzi magnesowania silnika, w [W],
Xm – reaktancja rozproszenia wirnika i stojana silnika, w [W].
Moc bierna magnesowania silnika indukcyjnego, zwana również mocą biegu jałowego, jest niezależna od obciążenia silnika. Jest ona znacznie większa od mocy biernej rozproszenia, a na jej wartość ma wpływ głównie wielkość napięcia zasilającego.

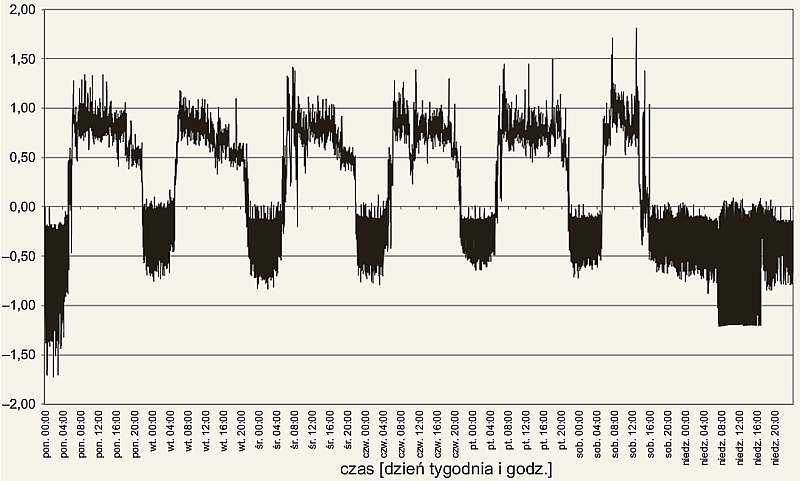

Rys. 3. Przykładowy tygodniowy przebieg wartości współczynnika mocy tg φ zarejestrowany w wybranym obiekcie przemysłowym; rys. G. Hołdyński, Z. Skibko

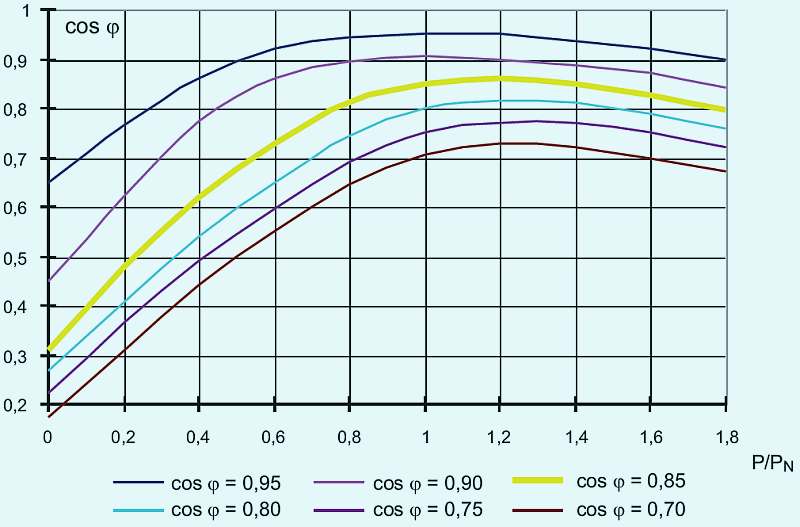

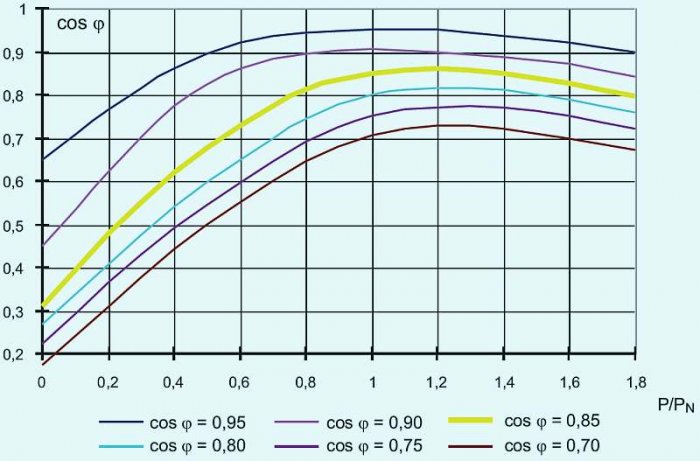

Rys. 4. Współczynnik mocy cos φ w funkcji obciążenia silnika indukcyjnego dla różnych wartości cos φN [źródła: Strojny J.: Kondensatory w sieci zakładu przemysłowego, WNT, Warszawa 1976 oraz Sulkowski M.A.: Kompensacja mocy biernej – cel oraz skutki nieprawidłowego doboru urządzeń, Sympozjum „Kompensacja mocy biernej, a jakość energii elektrycznej”, Olsztyn 2003]; rys. G. Hołdyński, Z. Skibko
Wartość współczynnika mocy cos φ silników indukcyjnych zależy od ich konstrukcji oraz od stopnia ich obciążenia. Mniejszą wartość współczynnika mocy mają silniki:
o mniejszej prędkości obrotowej – mają większy prąd magnesujący (większa liczba par biegunów),
o większej szczelinie powietrznej – większy pobór mocy biernej rozproszenia (powiększenie szczeliny 1,5-krotne powoduje wzrost poboru mocy biernej o około 60%),
silniki pierścieniowe.
W rzeczywistych układach, główną przyczyną niskiej wartości współczynnika mocy jest niewłaściwy dobór silnika do obciążenia, tj. praca niedociążonych silników lub praca silników na biegu jałowym (rys. 3. i rys. 4.). Wynika to z faktu, że niedociążony silnik pobiera mniejszą moc czynną i bierną rozproszenia, przy takim samym poborze mocy biernej magnesowania.
Drugą pod względem poboru mocy biernej grupę odbiorników mocy biernej – zaraz po silnikach asynchronicznych – stanowią są transformatory. W transformatorach moc bierna niezbędna jest do wytworzenia strumienia głównego oraz strumienia rozproszenia.
Podobnie jak w przypadku silnika indukcyjnego w transformatorze można wyróżnić straty mocy biernej stanu jałowego Qj oraz obciążeniowe straty mocy biernej Qo, co opisuje zależność [5]:
Wzór 4
gdzie:
i0% – prąd stanu jałowego transformatora (prąd magnesowania), w [%],
ΔUX% – składowa bierna procentowego napięcia zwarcia transformatora, w [%],
Sn – moc znamionowa transformatora, w [VA],
Un – napięcie znamionowe transformatora, w [V],
S – obciążenie transformatora, w [VA],
U – rzeczywiste napięcie pracy transformatora, w [V].
Jałowe straty mocy biernej Qj (na magnesowanie rdzenia transformatora) zależą od kwadratu napięcia zasilającego transformator, natomiast obciążeniowe straty mocy biernej Qo spowodowane przepływem prądu przez reaktancję transformatora są proporcjonalne do kwadratu stopnia obciążenia transformatora.
Współczynnik mocy transformatora, podobnie jak dla silników indukcyjnych, zależy w dużym stopniu od wartości i charakteru jego obciążenia.
Współczynnik mocy po stronie pierwotnej transformatora znacznie się zmniejsza przy jego niedociążeniu. Przy zwiększaniu obciążenia transformatora do około 60% jego mocy znamionowej, wartość współczynnika mocy cos φ znacząco rośnie, a dalsze zwiększanie obciążenia transformatora nieznacznie już wpływa na współczynnik mocy.
Literatura
Taryfa dla usług dystrybucji energii elektrycznej. PGE Dystrybucja S.A., Lublin 2014 r.
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz. U. z 2007 r., Nr 93, poz. 623)
Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej. PGE Dystrybucja S.A., Lublin, 10 września 2013 r. (z późniejszymi zmianami)
Strojny J.: Kondensatory w sieci zakładu przemysłowego, WNT, Warszawa 1976
Niebrzydowski J.: Sieci elektroenergetyczne, Wydawnictwo PB, Białystok 1997
Sulkowski M.A.: Kompensacja mocy biernej – cel oraz skutki nieprawidłowego doboru urządzeń, Sympozjum „Kompensacja mocy biernej, a jakość energii elektrycznej”, Olsztyn 2003
Rys. 1. Szacunkowy, procentowy udział podstawowych źródeł i odbiorników mocy biernej [4]; rys. G. Hołdyński, Z. Skibko
Rys. 2. Trójkąt mocy; rys. G. Hołdyński, Z. Skibko
Rys. 3. Przykładowy tygodniowy przebieg wartości współczynnika mocy tg φ zarejestrowany w wybranym obiekcie przemysłowym; rys. G. Hołdyński, Z. Skibko
Rys. 4. Współczynnik mocy cos φ w funkcji obciążenia silnika indukcyjnego dla różnych wartości cos φN [źródła: Strojny J.: Kondensatory w sieci zakładu przemysłowego, WNT, Warszawa 1976 oraz Sulkowski M.A.: Kompensacja mocy biernej – cel oraz .
