Transformatory rozdzielcze SN/nn – możliwości ograniczenia strat

Przykładowe wykonanie rdzenia transformatora trójfazowego

Transformatory rozdzielcze odgrywają bardzo ważną rolę w procesie dostawy energii produkowanej w elektrowniach do odbiorcy finalnego. Są bardzo żywotnymi elementami systemu energetycznego, których eksploatacja najczęściej wynosi kilkadziesiąt lat. Niestety przesyłana energia wywołuje w nich określone straty, z którymi należy się liczyć przy wyznaczaniu kosztów wytwarzania, przesyłu i rozdziału energii elektrycznej.

Zobacz także

Straty energii w sieciach i transformatorach rozdzielczych SN/nn – zagadnienia wybrane

Straty energii w sieciach i transformatorach rozdzielczych SN/nn – zagadnienia wybrane

Straty są nierozłącznie związane z przepływem energii lecz nie wszystkie z funkcją przepływu. Podstawowym podziałem strat może być ten według źródeł ich powstawania. W ten sposób możemy rozróżnić straty...

Straty są nierozłącznie związane z przepływem energii lecz nie wszystkie z funkcją przepływu. Podstawowym podziałem strat może być ten według źródeł ich powstawania. W ten sposób możemy rozróżnić straty techniczne od strat handlowych. Straty techniczne związane są ze zjawiskami fizycznymi, które towarzyszą przepływowi energii elektrycznej przez sieć. Straty handlowe związane są natomiast ze sprzedażą energii [1].

Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną

Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną

Przedmiotem analizy są wybrane instalacje elektroenergetyczne zasilające budynki użyteczności publicznej oraz budynki mieszkalnych, dla których dobierane są: transformatory rozdzielcze SN/nn, zespoły prądotwórcze...

Przedmiotem analizy są wybrane instalacje elektroenergetyczne zasilające budynki użyteczności publicznej oraz budynki mieszkalnych, dla których dobierane są: transformatory rozdzielcze SN/nn, zespoły prądotwórcze oraz stacje transformatorowe

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Odpowiedni dobór transformatorów i ich ekonomiczna eksploatacja mogą prowadzić do uzyskania oszczędności w eksploatacji całego systemu elektroenergetycznego.

Źródła strat

Wielkość strat energii w transformatorach zdeterminowana jest konstrukcją transformatora, a wynika z warunków eksploatacji, które powinny być określone przez kupującego. Niskie straty transformatora są związane zwykle z koniecznością zastosowania droższych materiałów, a zatem wyższą ceną transformatora, lecz w efekcie wpływają na obniżenie kosztów eksploatacji.

Straty energii w transformatorach energetycznych można podzielić na dwie grupy [1]:

  • straty jałowe, zwane inaczej stratami w rdzeniu transformatora;
  • straty obciążeniowe, nazywane również stratami w przewodach uzwojenia lub stratami w miedzi, które można klasyfikować według przyczyn ich powstania.

Podstawowe znaczenie dla transformatorów rozdzielczych, wobec na ogół występujących bardzo znacznych zmianach obciążeń, odgrywają straty jałowe. Zasadniczy wpływ na powstawanie strat jałowych w materiale rdzenia odgrywają dwa czynniki:

  • właściwości materiałów magnetycznych,
  • technologia składania rdzeni.

Aby wpłynąć na te straty, należy przeanalizować właściwości i cechy materiałów magnetycznych, z których wykonywane są rdzenie, oraz technologię ich wykonania, a w szczególności staranność ich składania. Dlatego w ostatnich latach zastosowano szereg nowych rozwiązań technologicznych i materiałowych. Prace w tej dziedzinie są wciąż kontynuowane i postępują bardzo szybko.

Wyniki badań prowadzonych w dziedzinie materiałów magnetycznych wykorzystywane są również w innych urządzeniach elektrycznych, głównie w silnikach elektrycznych. W przyszłości badania te mogą mieć coraz bardziej znaczący wpływ na postęp techniczny w energetyce i ograniczenie strat [1].

W zakresie działań prowadzących do zmniejszenia stratności rdzeni i w efekcie do obniżania strat jałowych w transformatorach należy wymienić [1]:

  • stosowanie stali amorficznej, która ma bardzo niską stratność, bardzo dużą trwałość i niestety kruchość mechaniczną oraz znikomą grubość. Proces technologiczny wytwarzania szkieł metalicznych opiera się na metodzie szybkiego chłodzenia roztopionego metalu na szybko obracającym się bębnie, w wyniku czego otrzymuje się bardzo cienką taśmę metaliczną mającą amorficzną strukturę;
  • zastosowanie coraz cieńszych blach magnetycznych; oferowane stale magnetyczne o grubości 0,05 mm zastosowane w postaci wąskich taśm w rdzeniach małych transformatorów i cewek; przy większych transformatorach na rdzenie stosuje się stal o grubości 0,18 mm; niestety, przy zmniejszaniu grubości stali, bardzo szybko rosną koszty, zarówno samych surowców, jak i koszty wytworzenia rdzeni;
  • wykorzystanie mechanicznych i termicznych procesów obróbki materiałów magnetycznych stosowanych na rdzenie, w celu zmniejszenia strat.
  • dostępność walcówki miedzi i aluminium, która produkowana jest w procesach odlewania ciągłego i walcowania, połączonych z metodami obróbki mechanicznej; dało to możliwość wytwórcom półfabrykatów zaoferowanie drutu oraz taśmy o wiele dłuższych niż poprzednio, co spowodowało zwiększenie niezawodności transformatorów; złącza spawane lub lutowane taśm, które były nieuniknione przy prętach produkowanych z drutu walcowniczego, stanowiły słabe punkty w gotowych cewkach;
  • zarówno miedź, jak i aluminium są obecnie dostępne w wielu formach blachy i folii o dużych tolerancjach rozmiarowych; taśma w znacznym stopniu została zastąpiona poprzez blachę w uzwojeniach niskonapięciowych w transformatorach rozdzielczych;
  • obecnie wprowadzane są procesy walcowania ciągłego na zimno, wykorzystywane w produkcji taśmy do produkcji uzwojeń; teoretycznie oznacza to lepszą dostępność i bardziej stabilną jakość niż możliwa do uzyskania z taśmy ciągnionej. Nowe rozwiązania technologiczne umożliwiają formowanie uzwojeń w celu uzyskania lepszej wytrzymałości mechanicznej cewek uzwojeń [1].
b transformatory rozdzielcze nn tab01

Tab. 1. Zmiany strat w transformatorach olejowych o mocy 100 kVA [1, 4*]

Wskazać można jeszcze na inne metody zmniejszania strat mocy w transformatorach, do których należą:

  • wykorzystanie zjawiska nadprzewodnictwa,
  • nowe metody łączenia,
  • stosowanie izolacji o wyższej klasie temperaturowej.

Efekty sukcesywnie wprowadzanych ulepszeń i zmian widać na przykładzie transformatorów o mocy znamionowej 100 kVA. Zmiany strat jałowych i obciążeniowych tych transformatorów na przestrzeni lat pokazano w tab. 1. Wynika z niej, że w ciągu 58 lat stosunek strat obciążeniowych do jałowych tych transformatorów uległ podwyższeniu z 2,25 do 12,07. Natomiast same straty obciążeniowe (558/2308*100%) zmalały o 24%.

Wymagania dla transformatorów

Norma PN-EN 50464-1:2007+ A1:2012E Trójfazowe olejowe transformatory rozdzielcze 50 Hz od 50 kVA do 2500 kVA o najwyższym napięciu urządzenia nieprzekraczającym 36 kV. Część 1: Wymagania ogólne wyróżnia dla transformatorów o górnym napięciu znamionowym UnG ≤ 36 kV następujące poziomy strat: trzy poziomy znamionowych strat obciążeniowych oznaczonych odpowiednio Ck, Bk, Ak oraz cztery poziomy znamionowych strat jałowych oznaczonych odpowiednio D0, C0, B0 i A0.

W kwietniu 2016 r. normę PN-EN 50464-1:2007+A1:2012E zastąpiono PN-EN 50588-1:2016-04 E Transformatory średniej mocy 50 Hz o najwyższym napięciu urządzenia nieprzekraczającym 36 kV. Część 1: Wymagania ogólne, która wprowadziła normę EN 50588-1:2015 oraz dyrektywę 548/2014.

Po wprowadzeniu dyrektyw efektywnościowych dotyczących silników elektrycznych oraz żarówek Unia Europejska wzięła na cel kolejne urządzenia energetyczne – transformatory dystrybucyjne.

Unia Europejska wprowadziła nowe, zaostrzone maksymalne starty jałowe transformatorów jako dyrektywę, a nie normę. To kluczowa różnica, od wielu lat norma jest bowiem regulacją fakultatywną, natomiast dyrektywa – obligatoryjną dla wszystkich państw członkowskich [2, 3].

Od 1 lipca 2015 roku właściwie można kupić jedynie transformatory dystrybucyjne spełniające wymagania klasy A0Ck, a od 1 lipca 2021 roku wymagania te zostaną zaostrzone i będzie można kupić jedynie transformatory dystrybucyjne spełniające wymagania klasy A0Ak.

Z punktu widzenia technologicznego i materiałowego już dziś nie ma przeciwwskazań, by producenci transformatorów w całej Europie wytwarzali urządzenia spełniające poziom A0Ak o wartościach obowiązujących od lipca 2021 r. Takie transformatory powstają i są odbiorcy, którzy za energooszczędność chcą zapłacić.

Transformator o niższych stratach jałowych jest niestety droższy niż jego tradycyjny odpowiednik. Poziom strat jałowych, których minimalny poziom wyznaczyła właśnie Unia Europejska, nie jest zaskoczeniem dla odbiorców, wielu z nich już od kilku lat stawia bowiem na ekologię i zamawia urządzenia energooszczędne.

Zainstalowanych i pracujących transformatorów dystrybucyjnych mamy w Polsce ponad ćwierć miliona, w Europie są ich dziesiątki milionów. Dziesiątki tysięcy nowych każdego roku unowocześnia sieci elektroenergetyczne wielu krajów i miejmy nadzieję, że zakłady energetyczne będą inwestować w energooszczędne rozwiązania.

Ekoprojekt

Branża spodziewała się, że po ustaleniu grup produktów zakwalifikowanych do Ekoprojektu (dyrektywa 2009/125/WE z dnia 21 października 2009 r.) nastąpi dość szybkie uzgodnienie nowych parametrów urządzeń i odpowiednie rozporządzenia spowodują szybkie zmiany parametrów technicznych oferowanych urządzeń.

Po długich pracach uzgodniono ostateczną wersję dokumentu, który został ogłoszony jako Rozporządzenie Komisji Europejskiej nr 548/2014. Rozporządzenie to odnosi się do transformatorów energetycznych wprowadzanych na rynek Unii Europejskiej po 30 czerwca 2015 r. i dotyczy energetycznych transformatorów olejowych oraz transformatorów suchych o minimalnej mocy znamionowej 1 kVA, wykorzystywanych w sieciach dystrybucji i przesyłu energii oraz w zastosowaniach przemysłowych.

Poza aplikacjami wykluczonymi jako niepodlegające rozporządzeniu dotyczy ono właściwie wszystkich transformatorów energetycznych mających zastosowanie w europejskich sieciach elektroenergetycznych. W konsekwencji, po 1 lipca 2015 r. nie można wprowadzać do obrotu nowych transformatorów olejowych i suchych, których parametry będą gorsze od tych podanych w rozporządzeniu.

Ograniczenie strat odbywa się w dwóch etapach.

W 2015 r. wszedł w życie jego pierwszy etap, a za 5 lat, czyli 1 lipca 2021 roku, wejdzie w życie etap drugi, obniżający straty jeszcze bardziej.

Dla transformatorów rozdzielczych o mocach poniżej ≤ 3150 kVA i napięciach Um ≤ 24 kV, transformujących z napięcia średniego na niskie, wykorzystano jako referencyjne normy CENELEC dla transformatorów olejowych EN 50464-1 i suchych EN 50541-1. Parametry transformatorów o mocy do 2500 kVA wprowadzone w załączniku nr I do Rozporządzenia Komisji (UE) nr 548/2014 są bardzo zbliżone do parametrów przedstawionych w normach i z nich też zostało zaczerpnięte nazewnictwo określające poziomy strat, odpowiednio dla strat jałowych A0, a dla obciążeniowych Ak, Bk i Ck. Szerzej to zagadnienie zostało omówione w publikacjach [2, 3].

Wymogi dotyczące informacji o produkcie

W załączniku nr I do Rozporządzenia Komisji (UE) nr 548/2014 wprowadzono od dnia 1 lipca 2015 r., następujące wymogi dotyczące informacji o produkcie dla transformatorów objętych zakresem rozporządzenia [4], które należy uwzględniać w dokumentacji dotyczącej produktów, w tym na ogólnie dostępnych stronach internetowych producentów [4]:

a) informacje o mocy znamionowej, stratach obciążeniowych i stratach stanu jałowego oraz mocy elektrycznej danego systemu chłodzenia wymaganego dla stanu jałowego,

b) dla transformatorów elektroenergetycznych średniej mocy (w stosownych przypadkach) i transformatorów elektroenergetycznych dużej mocy wartość wskaźnika maksymalnej sprawności i wartość mocy, przy której występuje,

c) dla transformatorów o dwóch wartościach napięcia maksymalna wartość mocy znamionowej napięcia dolnego zgodnie z tab. 2.,

d) informacje dotyczące masy wszystkich głównych elementów transformatora elektroenergetycznego (w tym, co najmniej przewód, rodzaj przewodu i materiał rdzenia) podaje się we wszystkich dokumentach związanych z produktem,

e) dla transformatorów średniej mocy przeznaczonych do eksploatacji na słupach elektroenergetycznych widoczne oznaczenie: „Przeznaczony wyłącznie do eksploatacji na słupach energetycznych”.

b transformatory rozdzielcze nn tab02

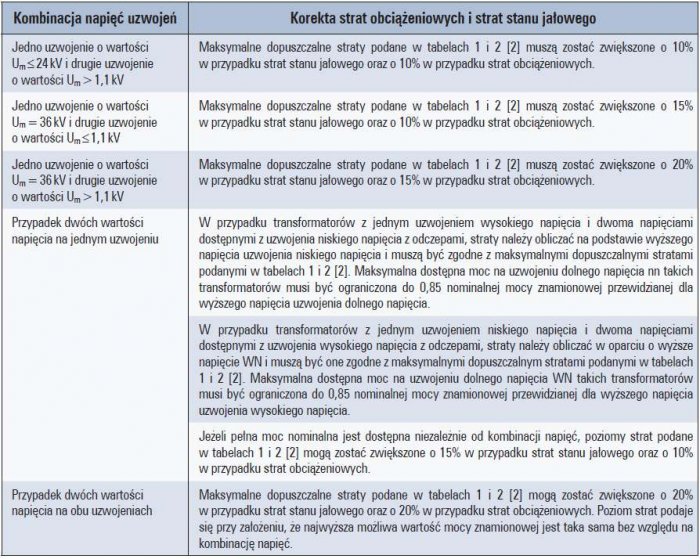

Tab. 2. Korekta strat obciążeniowych i strat stanu jałowego w przypadku innych kombinacji napięć uzwojeń lub dwóch wartości napięcia na jednym lub obu uzwojeniach (moc znamionowa ≤ 3150 kVA)

Wymagania zawarte w punktach a), c) i d) należy również podać na tabliczce znamionowej transformatorów elektroenergetycznych.

Literatura

  1. K. Strzałka, Analiza możliwości zmniejszania strat w transformatorach rozdzielczych, „Elektrotechnika i elektronika”, tom 25, zeszyt 1, 2006.
  2. K. Kuczyński, Wymagania unijne dla transformatorów rozdzielczych SN/nn, „elektro.info” 11/2015.
  3. M. Latosiński, EKOPROJEKT – obniżenie strat nowych transformatorów instalowanych po 1 lipca 2015 r. w sieciach elektroenergetycznych, „elektro.info” 5/2015.4. Rozporządzenie Komisji Europejskiej nr 548/2014.
